Как найти компоненты, установленные на материнской плате

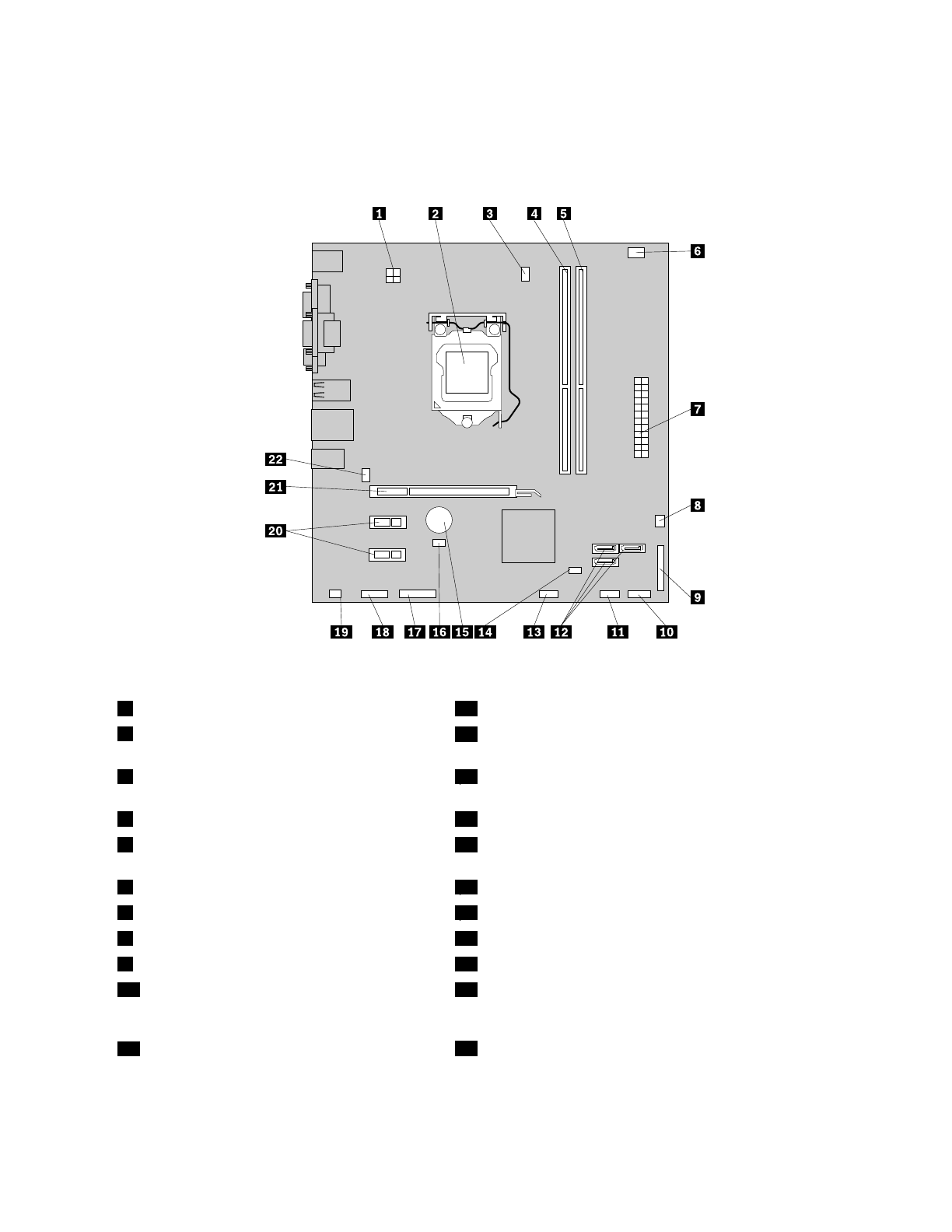

На Рис. 4 “Размещение компонентов материнской платы” на странице 13 показано размещение
компонентов на материнской плате.
Рис. 4. Размещение компонентов материнской платы
1
4-Штырьковый разъем питания
12
Разъемы SATA (3)
2
Микропроцессор
13
Передний разъем USB № 2 (для подключения
дополнительных устройств USB)
3
Разъем вентилятора микропроцессора
14
Перемычка Clear CMOS/Recovery (очистка
CMOS/восстановление)
4
Гнездо модуля памяти 1 (DIMM1)
15
Батарейка
5
Гнездо модуля памяти 2 (DIMM2)
16
Разъем датчика установленного кожуха (датчик
вмешательства)
6
Разъем термодатчика
17
Последовательный (COM2) разъем
7
24-Штырьковый разъем питания
18
Аудиоразъем лицевой панели
8
Разъем вентилятора блока питания
19
Разъем внутреннего динамика
9
Параллельный разъем
20
Гнезда карт PCI Express x1 (2)
10
Разъем на передней панели (для
подсоединения светодиодных индикаторов и
выключателя)
21
Гнездо платы графического контроллера PCI Express
x16
11
Передний разъем USB 1 (для подключения
USB-портов 1 и 2 на лицевой панели)
22
Разъем вентилятора компьютера
Глава 1. Обзор продукта
13
Характеристики
