3. Отверните винты

1

и

2

, а затем — четыре винта, которыми радиатор крепится к материнской

плате, в следующей последовательности:

a. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

вывинтите винт

3

.

b. Частично вывинтите винт

5

, затем полностью вывинтите винт

6

, после чего полностью

вывинтите винт

5

.

Примечание:

Винты

3

–

6

нужно отворачивать осторожно, чтобы не повредить материнскую

плату. Эти четыре винта нельзя вывернуть из радиатора.

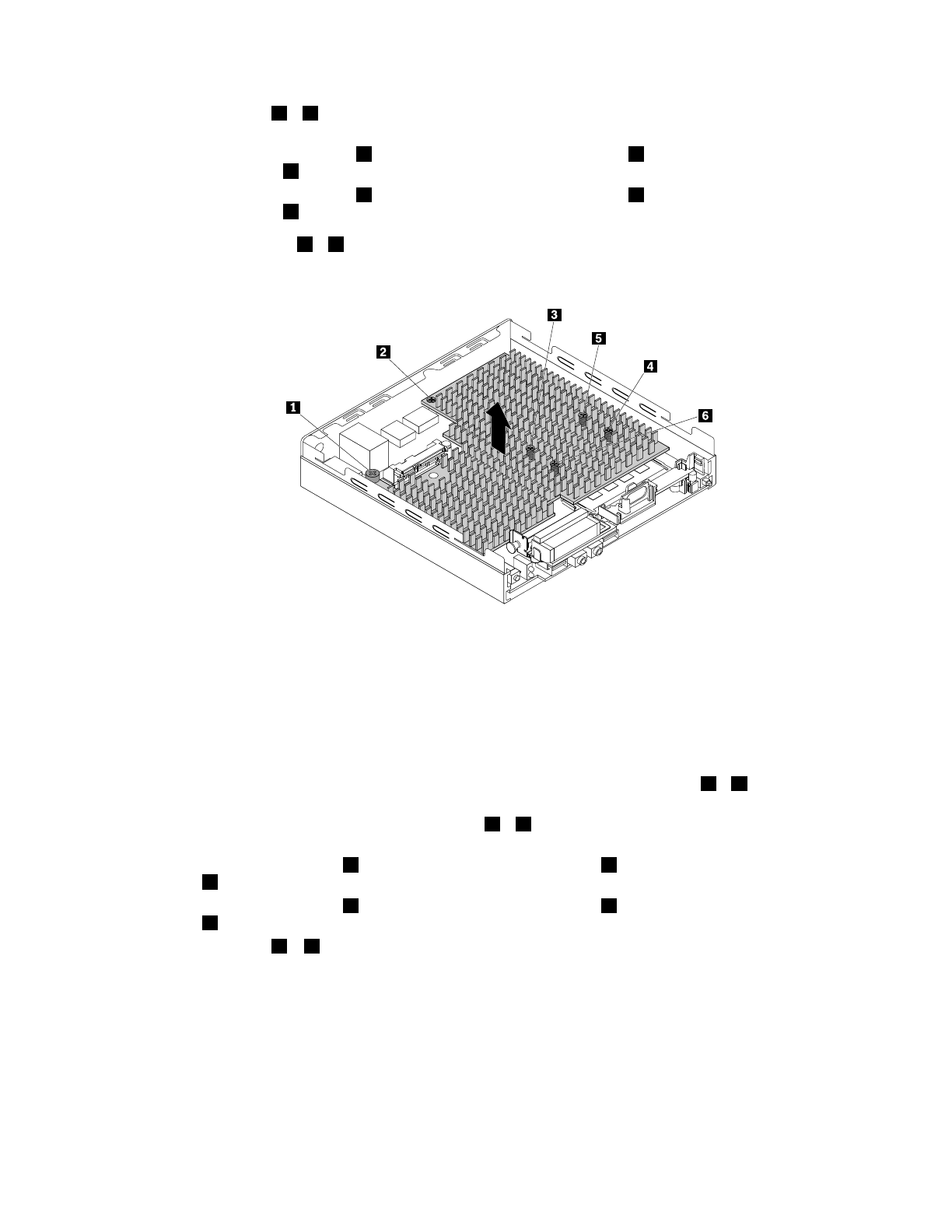

Рис. 43. Снятие радиатора

4. Снимите неисправный радиатор с материнской платы.

Примечания:

• Чтобы снять радиатор с микропроцессора, его, возможно, придется немного повернуть.

• Не прикасайтесь к термосмазке при работе с радиатором.

5. Разместите новый радиатор на материнской плате так, чтобы четыре винта

3

–

6

совместились

с соответствующими монтажными шпильками на материнской плате.

6. Закрепите новый радиатор четырьмя винтами

3

–

6

в указанной ниже последовательности. Не

перетягивайте винты.

a. Частично затяните винт

3

, затем полностью затяните винт

4

, после чего полностью затяните

винт

3

.

b. Частично затяните винт

5

, затем полностью затяните винт

6

, после чего полностью затяните

винт

5

.

7. Заверните винты

1

и

2

.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Действия после замены

компонентов” на странице 98.
