6. Осторожно поворачивайте модуль карты Wi-Fi вверх, пока он не отсоединится от пластиковой

стойки. Затем потяните модуль карты Wi-Fi, чтобы извлечь его из гнезда для карты Mini PCI
Express.

Примечание:

Не перекрутите модуль карты Wi-Fi.

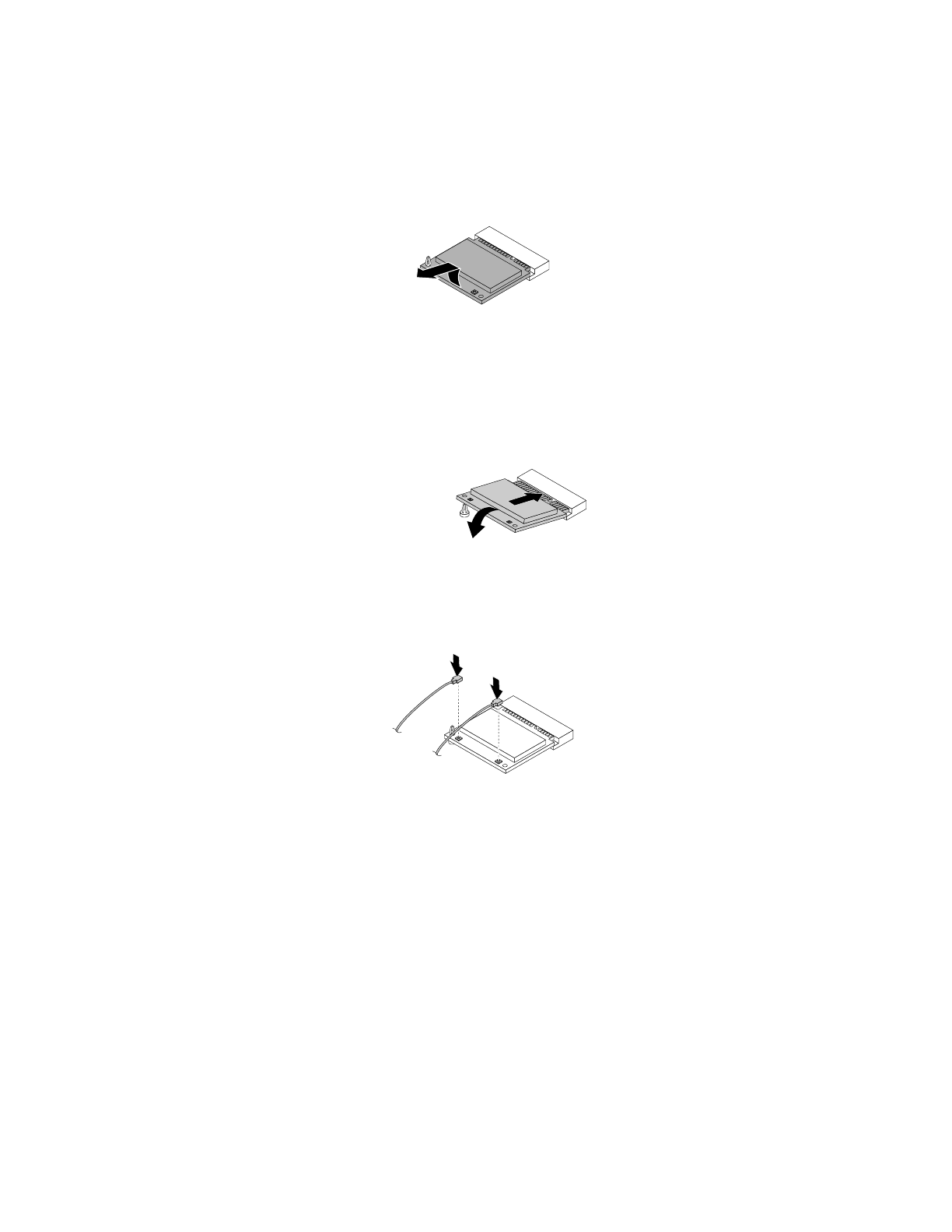

Рис. 56. Извлечение модуля карты Wi-Fi

7. Вставьте новый модуль карты Wi-Fi в гнездо для карты Mini PCI Express. Затем поворачивайте

модуль карты Wi-Fi вниз, пока он не зафиксируется в пластиковой стойке.

Примечание:

Не прикасайтесь к вырезам на модуле платы Wi-Fi.

Рис. 57. Установка модуля карты Wi-Fi

8. Подсоедините кабели антенны Wi-Fi к модулю карты Wi-Fi.

Рис. 58. Подключение кабелей антенн Wi-Fi

9. Установите блок жесткого диска на место. Смотрите раздел “Замена блока жесткого диска”

на странице 105.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Что нужно сделать

после замены компонентов” на странице 115.

Установка и снятие передней антенны Wi-Fi

Внимание:

Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав

предварительно раздел “Прочтите вначале: важная информация по технике безопасности” на
странице v.

Примечание:

Передняя антенна Wi-Fi устанавливается только в некоторых моделях.
