Замена блока радиатора и вентилятора

Внимание:

Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав

предварительно раздел “Прочтите вначале: важная информация по технике безопасности” на
странице v.

ОСТОРОЖНО:

Блок радиатора и вентилятора может быть очень горячим. Перед тем как открыть кожух
компьютера, выключите компьютер и дайте ему остыть в течение нескольких минут.

Чтобы заменить блок радиатора и вентилятора, выполните следующие действия.

1. Извлеките из дисководов все носители и выключите все подключенные устройства и компьютер.

Выньте все шнуры питания из розеток и отсоедините все кабели, подключенные к компьютеру.

2. Снимите кожух компьютера. См. раздел “Как снять кожух” на странице 50.

3. Положите компьютер на бок, чтобы было проще добраться до материнской платы.

4. Найдите блок радиатора и вентилятора. См. раздел “Компоненты компьютера” на странице 6.

5. Отсоедините кабель блока радиатора и вентилятора от разъема вентилятора микропроцессора

на материнской плате.

6. Отвинтите четыре винта, которыми блок радиатора и вентилятора крепится к материнской

плате, в указанной ниже последовательности:

a. Частично вывинтите винт

1

, затем полностью вывинтите винт

2

, после чего полностью

вывинтите винт

1

.

b. Частично вывинтите винт

3

, затем полностью вывинтите винт

4

, после чего полностью

вывинтите винт

3

.

Примечание:

Винты нужно отворачивать осторожно, чтобы не повредить материнскую плату.

Эти четыре винта нельзя удалить из блока радиатора и вентилятора.

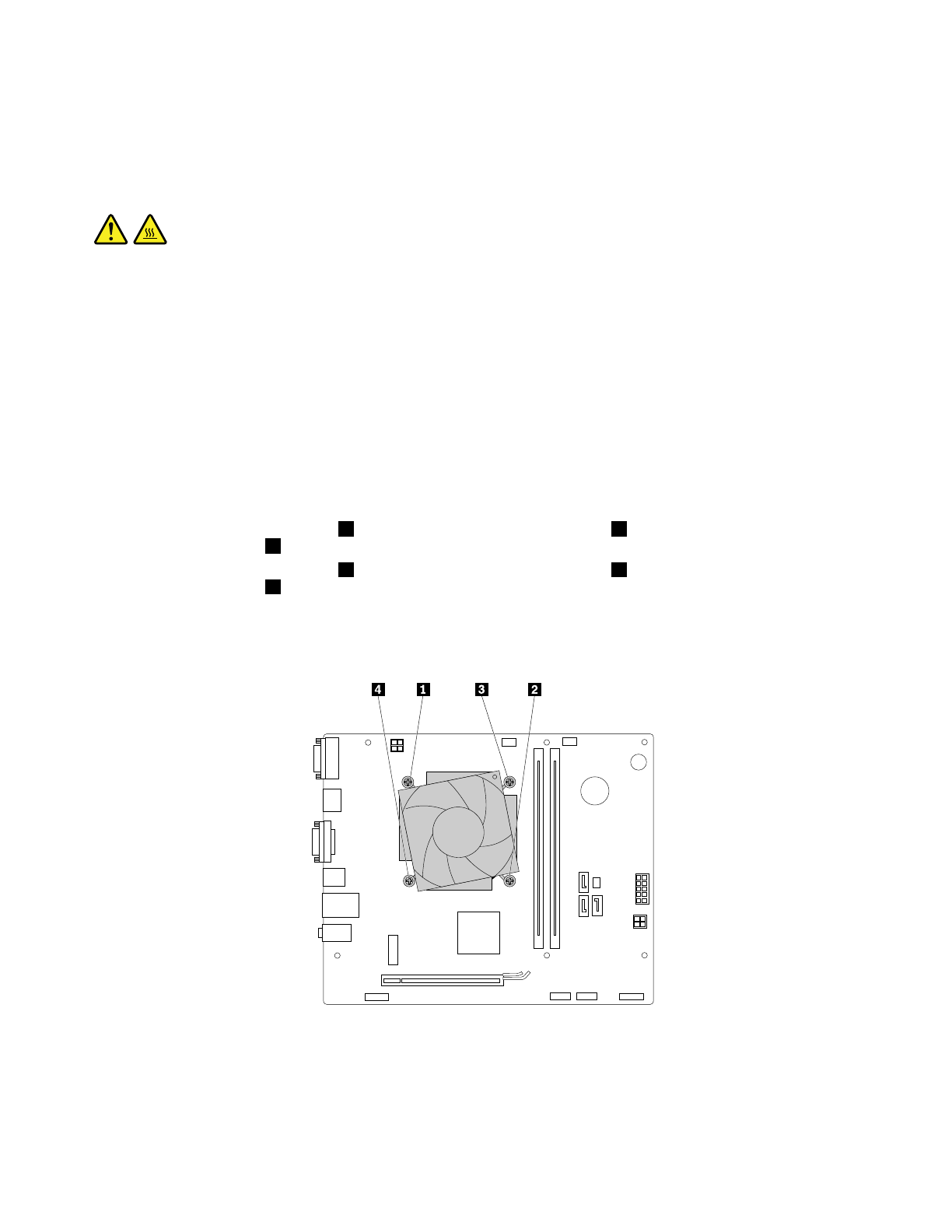

Рис. 29. Снятие блока радиатора и вентилятора

7. Снимите неисправный блок радиатора и вентилятора с материнской платы.

Примечания:
