Компоненты, расположенные на материнской плате

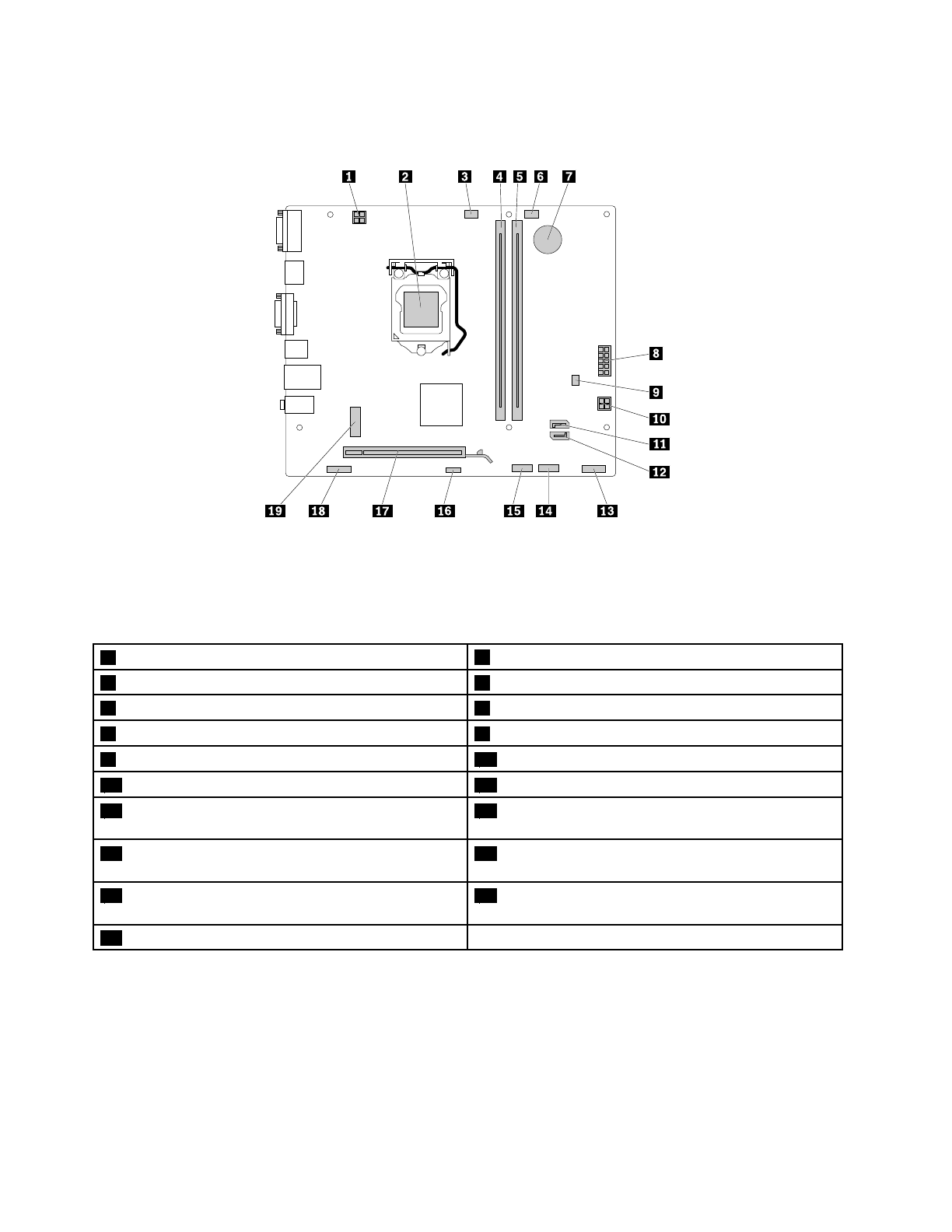

Рис. 4. Компоненты, расположенные на материнской плате

Примечание:

Сведения о компонентах, показанных на приведенном выше рисунке, но отсутствующих

в представленной ниже таблице, см. в разделах “Вид сверху” на странице 1 и “Вид снизу” на
странице 2.

1

4-Штырьковый разъем питания

2

Микропроцессор

3

Разъем вентилятора микропроцессора

4

Гнездо модуля памяти 1

5

Гнездо модуля памяти 2

6

Разъем вентилятора компьютера

7

Плоская круглая батарейка

8

14-Штырьковый разъем питания

9

Разъем термодатчика

10

4-штырьковый разъем для жесткого диска

11

Разъем SATA 1 (разъем SATA 3.0)

12

Разъем SATA 2 (разъемы SATA 3.0)

13

Разъем на передней панели (для подсоединения

светодиодных индикаторов и кнопки питания)

14

Передний разъем USB

15

Разъем устройства считывания карт

16

Перемычка Clear CMOS/Recovery (очистка

CMOS/восстановление)

17

Гнездо платы графического контроллера PCI

Express x16

18

Аудиоразъем лицевой панели

19

Гнездо для карты M.2 Wi-Fi

6
