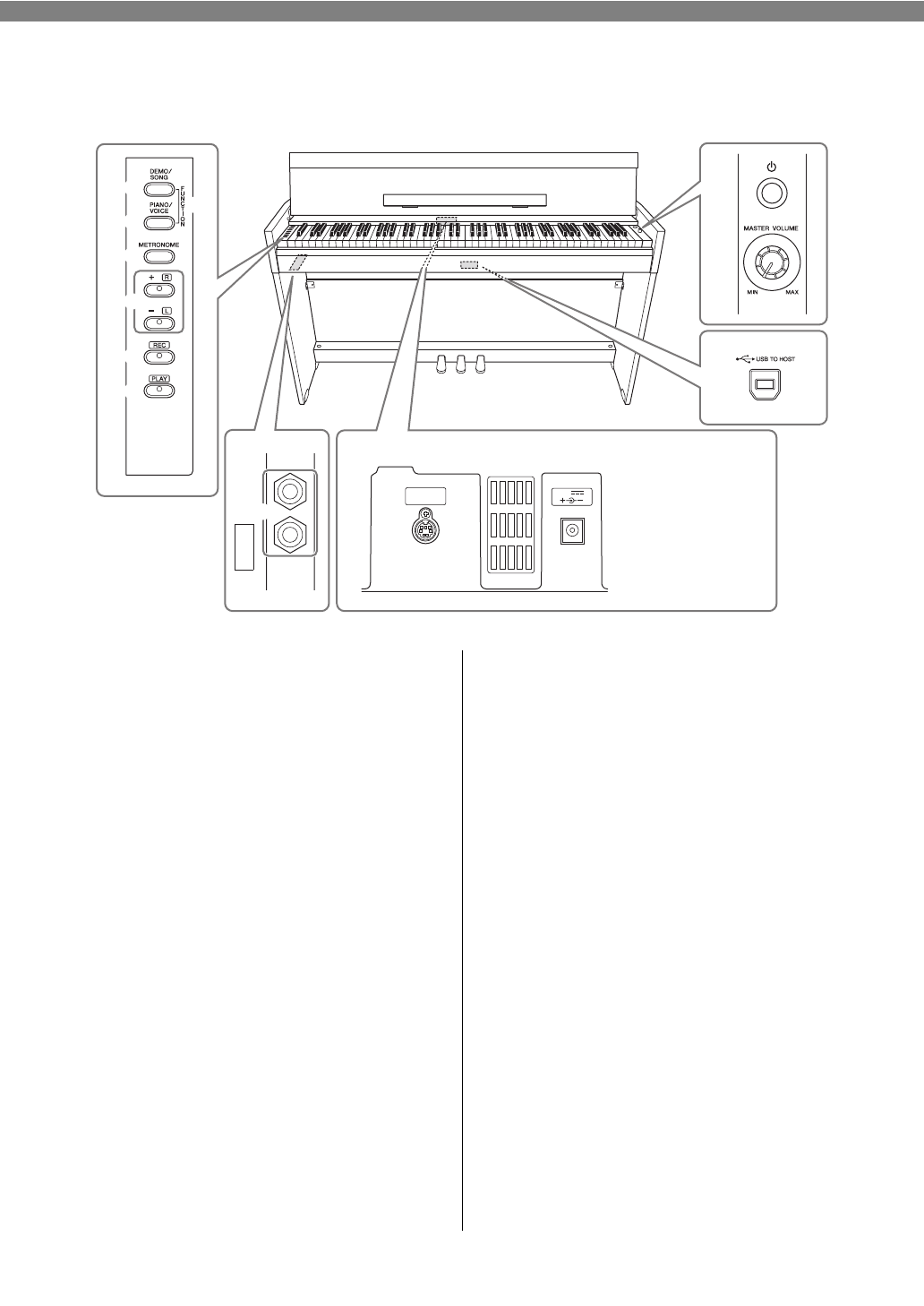

Панель управления и разъемы

1

[

P

] Переключатель (Standby/On) ......... стр. 12

Включение питания или переход в режим ожидания.

2

Регулятор общей громкости [MASTER
VOLUME] ................................................. стр. 14

Регулировка уровня громкости всего инструмента.

3

Кнопка [DEMO/SONG]......................стр. 19, 24

Воспроизведение демонстрационных и
встроенных композиций.

4

Кнопка [PIANO/VOICE].............. стр. 18, 20, 22

Выбор единственного тембра, двух тембров для
наложения или типа реверберации.

5

Кнопка [METRONOME] ......................... стр. 17

Запуск и остановка метронома.

6

Кнопки [+R], [–L] ......................... стр. 18, 21, 25

• Обычно эти кнопки используются для выбора

следующего или предыдущего тембра.

• Во время воспроизведения композиции с их

помощью можно выбрать следующую или
предыдущую композицию и (при удержании
нажатой кнопки [PLAY]) для включения и
выключения партий правой и левой руки по
отдельности.

• Во время работы метронома их используют для

ускорения или замедления темпа.

7

Кнопка [REC] ........................................... стр. 26

Запись собственного исполнения.

8

Кнопка [PLAY]......................................... стр. 26

Воспроизведение записанного исполнения.

9

Кнопки [FUNCTION] ........................ стр. 16, 21

Одновременное нажатие кнопок [DEMO/SONG]
и [PIANO/VOICE] и указанной клавиши
позволяет менять различные настройки, включая
MIDI, параметры транспозиции и пр.

)

Разъемы [PHONES]................................. стр. 13

Подключение стандартных стереонаушников.

!

Разъем [USB TO HOST]

Для подключения к компьютеру или смарт-
устройству, например iPhone или iPad. Для
подключения к компьютеру см. инструкцию
«Операции с использованием компьютера».
Инструкции по использованию MIDI содержатся
в интерактивном руководстве «Справочник по
MIDI» (стр. 9).

УВЕДОМЛЕНИЕ

Используйте кабель USB типа AB длиной не более
3 метров. Использование кабелей USB 3.0 не
допускается.

@

Разъем [TO PEDAL] ................................ стр. 31

Для подключения шнура блока педалей.

#

Разъем DC IN ........................................... стр. 12

Для подключения блока питания.

$

Педали ...................................................... стр. 15

Управление выразительностью и сустейном, как
на акустическом фортепиано.

TO PEDAL

16V

PHONES

1

2

3

4

5

6

7

8

9

)

!

$

@

#

Задняя

(Со стороны

клавиатуры)

Нижняя сторона

(Со стороны

клавиатуры)

Нижняя сторона

Показаны разъемы DC IN



и [TO PEDAL], как они видны
на задней панели
инструмента.
