YDP-S51 Руководство пользователя

28

Приложение

У

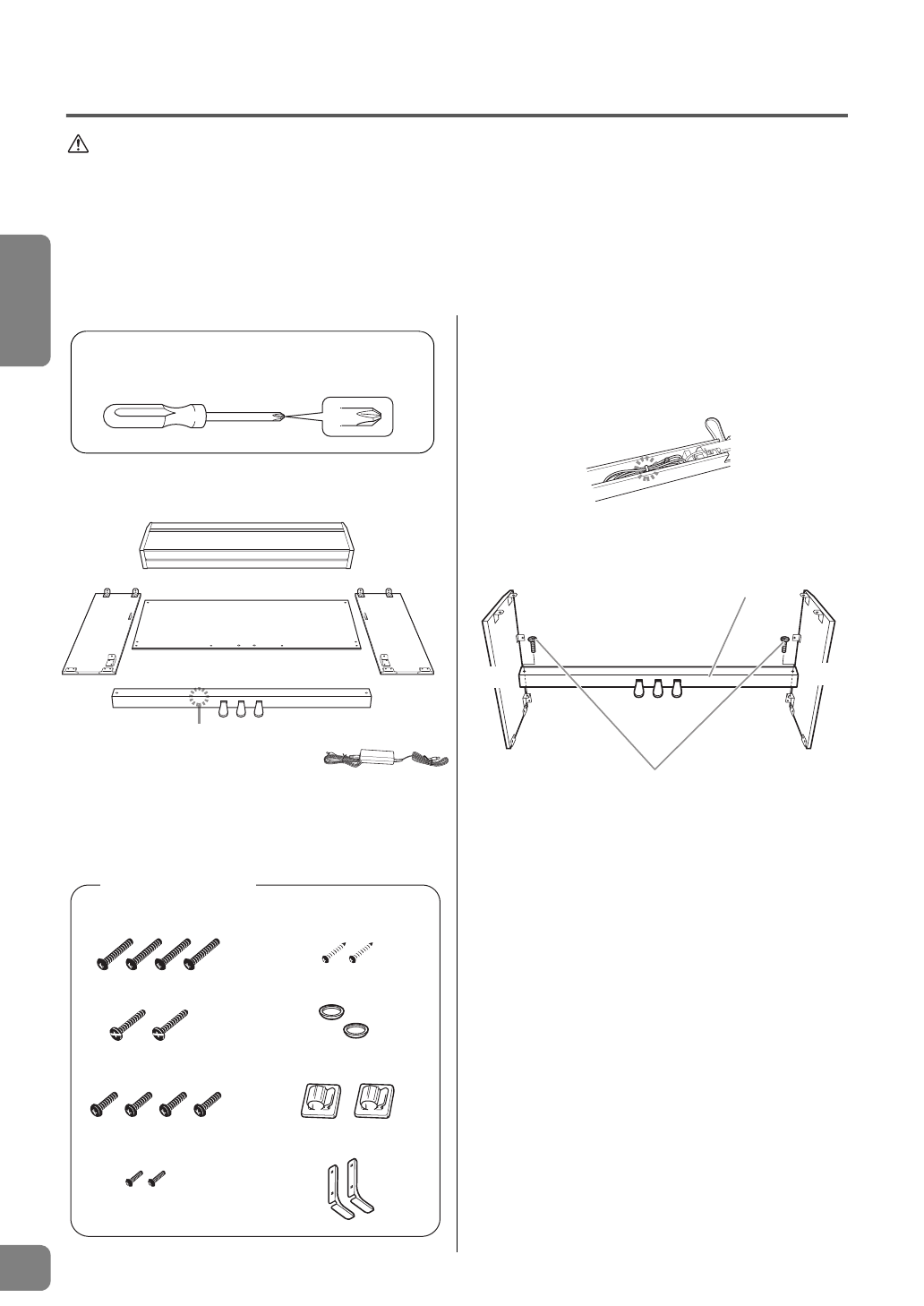

Сборка подставки под клавиатуру

ВНИМАНИЕ!

• Будьте внимательны: не перепутайте компоненты и устанавливайте их в правильном направлении. Выполняйте

сборку согласно приведенной ниже инструкции.

• Для сборки требуется не менее двух человек.
• Осуществляйте сборку на твердой и ровной поверхности пола в просторном месте.
• Используйте винты указанного размера. При использовании винтов неправильного размера можно повредить инструмент.
• После завершения сборки каждой части затяните винты.
• Для разборки подставки выполните приведенную ниже последовательность операций в обратном порядке.

Выньте из пакета комплектующие и убедитесь, что они
все в наличии.

1

Прикрепите C к D и E, затянув винты от руки.

1-1

Отвяжите и распрямите упакованный кабель.
Не выбрасывайте виниловый шнурок.
Он понадобится на шаге 6.

1-2

Совместите D и E с краями C.

1-3

Присоедините детали D и E к C длинными
винтами

2

 (6 х 20 мм), затянув их от руки.

2

Присоедините компонент В.

2-1

Прикрепите верхнюю часть детали B к D и E
тонкими винтами

4

(4 x 12  мм), затянув их

от руки.

2-2

Прижимая нижнюю часть деталей D и E
с внешней стороны, установите защищающие от
падения кронштейны и закрепте нижние концы
детали B четырьмя длинными винтами

1

(6 x 25 мм).

2-3

Чтобы закрепить деталь В, вставьте два других
самореза

5

 (4 x 20 мм) в два других отверстия.

Подготовьте крестовую (+) отвертку

соответствующего размера.

D

A

B

C

E

Входящий в комплект педальный
шнур, прикрепленный внутри

Компоненты сборки

1

 Длинные винты 6 x 25 мм,

4 шт.

2

 Длинные винты 6 x 20 мм,

2 шт.

3

 Короткие винты 6 x 16 мм,

4 шт.

5

 Саморезы 4 x 20 мм,

2 шт.

Блок питания
переменного тока

* Два кронштейна, защищающие от падения, одинаковы.

(Каждый из них можно использовать как справа, так и слева.)

* Блок питания может не входить в комплект поставки или

отличаться от изображенного на рисунке (в зависимости от
страны). Уточните, обратившись к местному торговому
представителю Yamaha.

4

 Тонкие винты 4 x 12 мм,

2 шт.

6

 Заглушки,  2 шт.

7

 Держатели кабеля,

2 шт.

8

 Кронштейны,

защищающие

от падения, 2 шт.

1-2

1-3

E

C

D
