Руководство пользователя MOX6/MOX8

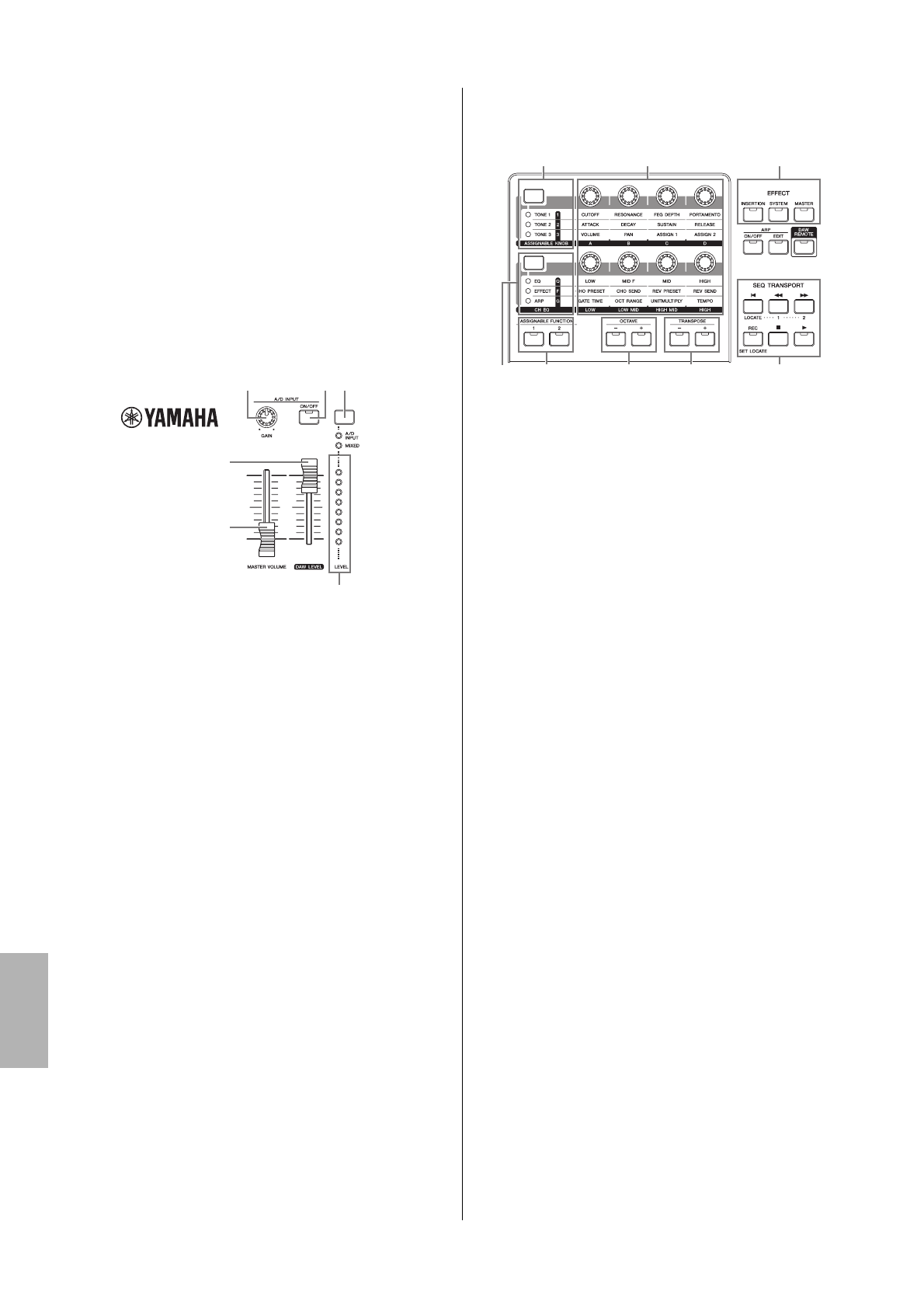

Элементы управления и функции

12

РУССК

ИЙ

1

Клавиатура

Инструмент MOX8 снабжен 88-клавишной клавиатурой,
инструмент MOX6 – 61-клавишной. Все синтезаторы реагируют
на силу нажатия клавиш (оснащены функцией исходной
чувствительности – Initial touch). Функция Initial touch позволяет
инструменту отслеживать силу нажатия клавиш и использовать
ее для воздействия на звук разными способами в зависимости от
выбранного тембра.

2

Колесико изменения высоты звука

Управляет изменением высоты звука. Кроме того, этому
контроллеру можно назначить другие функции.

3

Колесико модуляции

Управляет эффектом модуляции. Кроме того, этому контроллеру
можно назначить другие функции.

4

Регулятор [MASTER VOLUME] (стр. 18)

Настройка громкости звука в целом. При перемещении
регулятора вверх повышается уровень выходного сигнала из
разъемов OUTPUT [L/MONO]/[R] и разъема [PHONES].

5

Регулятор [DAW LEVEL]

Регулирует громкость входного аудиосигнала из разъема
USB [ TO HOST ].

6

Регулятор A/D INPUT [GAIN]

Регулирует входное усиление аудиосигналов на разъемах
A/D INPUT [L]/[R]. В зависимости от подключенного микрофона
может потребоваться такая регулировка до оптимального
уровня. Уровень громкости увеличивается при повороте
регулятора направо и уменьшается при повороте налево.

ПРИМЕЧАНИЕ

В зависимости от уровня выходного сигнала устройства,
подключенного к разъемам A/D INPUT [L]/[R], может
потребоваться изменение значения параметра Mic/Line
(микрофон/линия) на экране [F1] GENERAL (общие)
в режиме Utility (служебный). При подключении
оборудования с низким уровнем выходного сигнала
(например микрофона, электрической гитары или бас-
гитары) установите для этого параметра значение «mic».
При подключении оборудования с высоким уровнем
выходного сигнала (например клавиатуры, синтезатора
или проигрывателя компакт-дисков) установите для
этого параметра значение «line».

7

Кнопка A/D INPUT [ON/OFF]

Включение и выключение приема этим инструментом входного
аудиосигнала из разъема A/D INPUT [L]/[R].

8

Кнопка индикатора [LEVEL]

Выбор сигнала назначения, контролируемого на индикаторе
уровня [LEVEL]. Может контролироваться входной сигнал,
поступающий через разъемы A/D INPUT [L]/[R] или выходной
сигнал, выводимый через разъем OUTPUT [L/MONO]/[R].

9

Индикатор [LEVEL]

Индикация уровня сигнала, указанного с помощью кнопки
переключения индикатора [LEVEL].

)

Кнопка Knob Function 1 (функции
регуляторов)

Нажатие этой кнопки изменяет функции, назначенные для
регуляторов 1–4 (в верхнем ряду). Загорается индикатор рядом
с активными в настоящее время параметрами. В режиме Voice
(тембр) функция каждого из регуляторов применяется к текущему
тембру; в режиме Performance/Mixing (исполнение/
микширование) функция каждого из регуляторов применяется
только к выбранной в настоящее время партии или ко всем
партиям (в зависимости от настройки с использованием кнопок
[COMMON] и [PART SELECT ]).

ПРИМЕЧАНИЕ

Если нажать кнопку Knob Function 1, удерживая нажатой
кнопку [SHIFT ], загорится индикатор [ TONE 1] и параметры
TONE 1 будут назначены для регуляторов 1–4.

!

Кнопка Knob Function 2 (функции
регуляторов)

Нажатие этой кнопки изменяет функции, назначенные для
регуляторов 5–8 (в нижнем ряду). Загорается индикатор рядом
с активными в настоящее время параметрами.

ПРИМЕЧАНИЕ

Если нажать кнопку Knob Function 2, удерживая нажатой
кнопку [SHIFT ], загорится индикатор [EQ] и параметры EQ
(эквалайзер) будут назначены для регуляторов 5–8.

@

Регуляторы 1–8 (стр. 27)

Эти восемь универсальных регуляторов позволяют настроить
разные аспекты или параметры текущего тембра. В данном
руководстве регуляторы в верхнем ряду называются
«регуляторами 1–4», а регуляторы в нижнем ряду –
«регуляторами 5–8». Нажатие кнопки Knob Function 1 вызывает
изменение функций регуляторов 1–4, а нажатие кнопки Knob
Function 2 – изменение функций регуляторов 5–8.

#

Кнопки ASSIGNABLE FUNCTION [1]/[2]

В зависимости от настроек функции XA (расширенная
артикуляция) в режиме Voice Element Edit (редактирование
элемента тембра) можно загрузить конкретный элемент
выбранного тембра, нажав любую из этих кнопок во время игры
на клавиатуре. Кроме того, этим кнопкам можно назначить
другие функции.

$

Кнопки OCTAVE [-] и [+] (стр. 26)

При помощи этих кнопок изменяется нотный диапазон
клавиатуры. Для восстановления обычной настройки октав
одновременно нажмите обе кнопки.

4

5

9

6

7 8

^

& * (

A

$

%

)

@

!

#
