16

Руководство пользователя MOX6/MOX8

Элементы управления и функции

РУССК

ИЙ

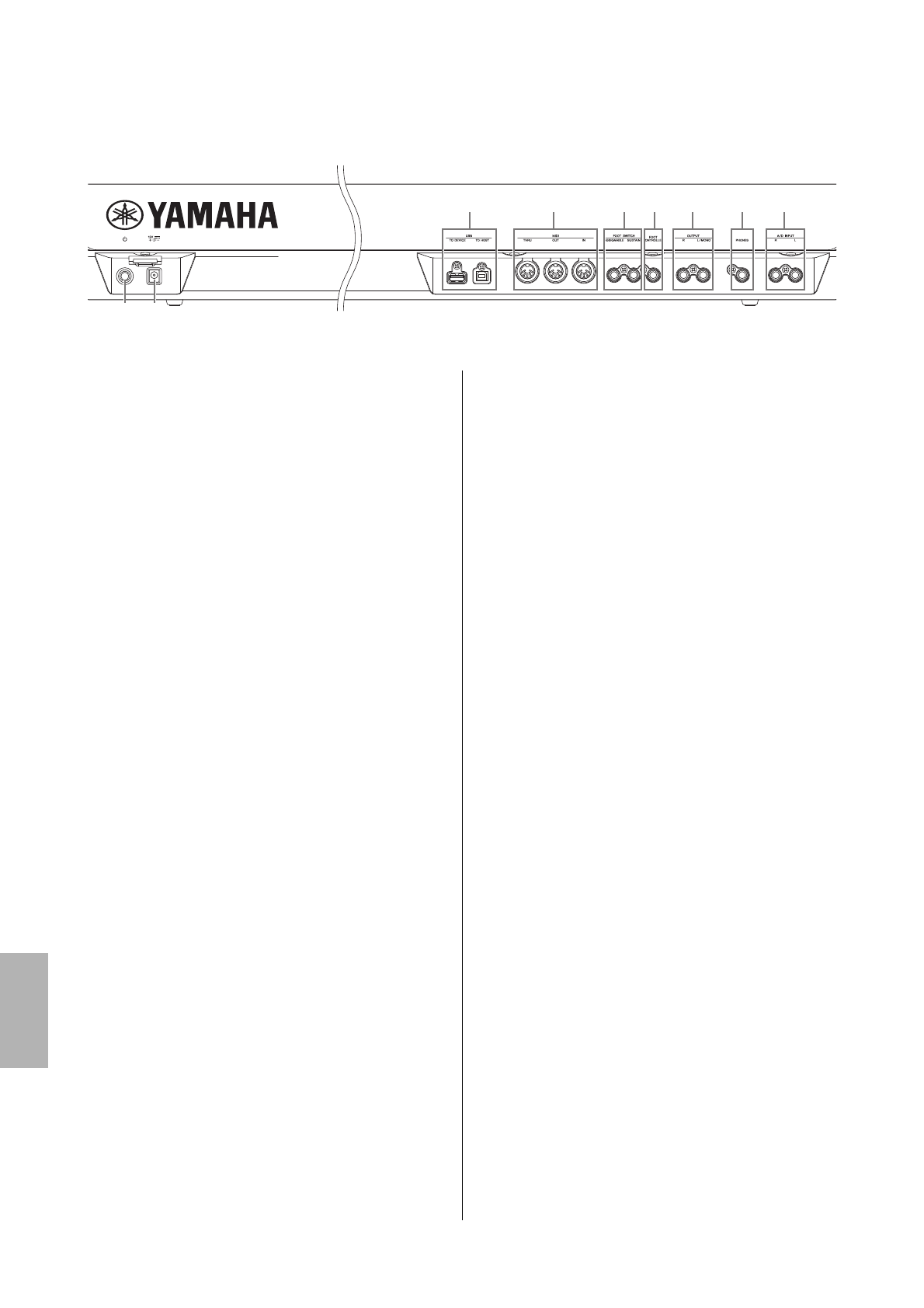

Задняя панель

1

P

 Переключатель (режим ожидания/вкл)

(стр. 17)

Служит для включения питания (

O

) или перевода в режим

ожидания (

N

).

2

Разъем DC IN (стр. 17)

К этому разъему подключается прилагаемый адаптер питания.

3

Разъемы USB

Существует два типа разъемов USB. Разъемы обоих этих типов
имеются на задней панели инструмента.
Разъем USB [ TO HOST ] служит для подключения инструмента
к компьютеру с помощью кабеля USB, это позволяет передавать
MIDI-данные и аудиоданные между этими устройствами.
В отличие от MIDI-интерфейса USB-интерфейс может
обслуживать множество портов при передаче данных по
одному кабелю. Подробнее об обслуживании портов
инструментом MOX6/MOX8 см. стр. 51.
Разъем USB [ TO DEVICE] применяется для подключения
инструмента к устройству флэш-памяти USB с помощью кабеля
USB. Это позволяет сохранять созданные на инструменте данные
во внешнем устройстве флэш-памяти USB и загружать данные из
устройства флэш-памяти USB в инструмент. Операции Save/Load
(сохранение/загрузка) можно выполнить в режиме File (файл)
(стр. 57).

ПРИМЕЧАНИЕ

Этим инструментом распознаются только устройства
флэш-памяти USB. Любые другие запоминающие USB-
устройства (такие как жесткие диски, дисковод компакт-
дисков и концентратор USB) использоваться не могут.

ПРИМЕЧАНИЕ

Хотя инструмент поддерживает стандарт USB 1.1, можно
подключать и использовать запоминающие устройства
USB 2.0. Однако учтите, что скорость передачи данных
все равно будет соответствовать стандарту USB 1.1.

4

Разъемы MIDI [IN] / [OUT] / [THRU]

Разъем MIDI [IN] предназначен для приема управляющих данных
или данных исполнения из другого MIDI-устройства, например
внешнего секвенсора. Это позволяет управлять данным
инструментом с подключенного отдельного MIDI-устройства.
Разъем MIDI [OUT ] служит для передачи всех управляющих
данных, данных исполнения и воспроизведения из данного
инструмента в другое MIDI-устройство, например внешний
секвенсор.
Разъем MIDI [ THRU] служит для перенаправления любых
полученных MIDI-данных (через MIDI [IN]) в подключенные
устройства, обеспечивая удобную связь с дополнительными
MIDI-инструментами.

5

Разъемы FOOT SWITCH [ASSIGNABLE]/

[SUSTAIN]

Для подключения дополнительного педального переключателя
FC3/FC4/FC5 к разъему [SUSTAIN] и педального переключателя
FC4/FC5 к разъему [ASSIGNABLE]. При подключении к разъему
[SUSTAIN] педальный переключатель управляет сустейном. При
подключении к разъему [ASSIGNABLE] педальный переключатель
управляет одной из разнообразных назначаемых функций.

6

Разъем [FOOT CONTROLLER]

Для подключения дополнительного ножного контроллера (FC7
и т.п.). Этот разъем позволяет непрерывно управлять одной из
разнообразных назначаемых функций, например, громкостью,
тоном, высотой звука и прочими аспектами звука.

7

Разъемы OUTPUT [L/MONO] и [R]

Через эти разъемы для подключения наушников выводятся
аудиосигналы линейного уровня. Для монофонического
выходного сигнала используйте только разъем [L/MONO].

8

Разъем [PHONES] (наушники)

Это стандартный стереофонический разъем для подключения
стереофонических наушников. Этот разъем служит для вывода
аудиосигналов, идентичных сигналам из разъемов OUTPUT
[L/MONO] и [R].

9

Разъемы A/D INPUT [L] и [R]

Через эти разъемы могут вводиться внешние аудиосигналы
(используется монофонический телефонный штекер).
К этим разъемам могут быть подключены разные устройства,
такие как микрофон, гитара, бас, проигрыватель компакт-дисков,
синтезатор, и входные аудиосигналы от этих устройств могут
звучать как аудиопартия тембра, исполнения, композиции или
образца. Дополнительно можно использовать специальную
функцию вокодера (стр. 37), подключив микрофон к одному из
этих разъемов и используя этот микрофон для пения.
Используйте монофонические телефонные штекеры. Для
стереосигналов (например, сигналов от аудиоустройства )
используйте оба разъема. Для монофонических сигналов
(например, от микрофона или гитары) используйте только один
из этих разъемов в соответствии с значением параметра «Mono/
Stereo» (моно/стерео).

ПРИМЕЧАНИЕ

При использовании этих разъемов следует проверить
значение параметра «Mono/Stereo», которое можно
задать на следующих экранах в любом режиме.

•

Для режима Voice (тембр): экран VCE A/D в режиме
Utility (служебный)

•

Для режима Performance (исполнение): экран A/D IN
в режиме Common Edit (редактирование общих
параметров)

•

Для режима Song/Pattern (композиция/образец): экран
A/D IN в режиме Mixing Common Edit (редактирование
общих параметров микширования)

3

4

5

6

7

8

9

1

2
