Приложение

F02 Руководство пользователя

42

ВНИМАНИЕ

• Осуществляйте сборку на твердой и ровной поверхности

в просторном месте.

• Не перепутайте детали и устанавливайте их в правильном

положении. Выполняйте сборку согласно следующей инструкции.

• Для сборки требуется не менее двух человек.

• Используйте только крепежные винты указанного размера,

входящие в комплект поставки. Не используйте другие винты.
Использование не подходящих по размеру винтов может
привести к повреждению устройства или сбоям в работе.

• По завершении сборки каждой части затяните все винты.

• Чтобы разобрать компонент, выполните инструкцию в обратном

порядке.

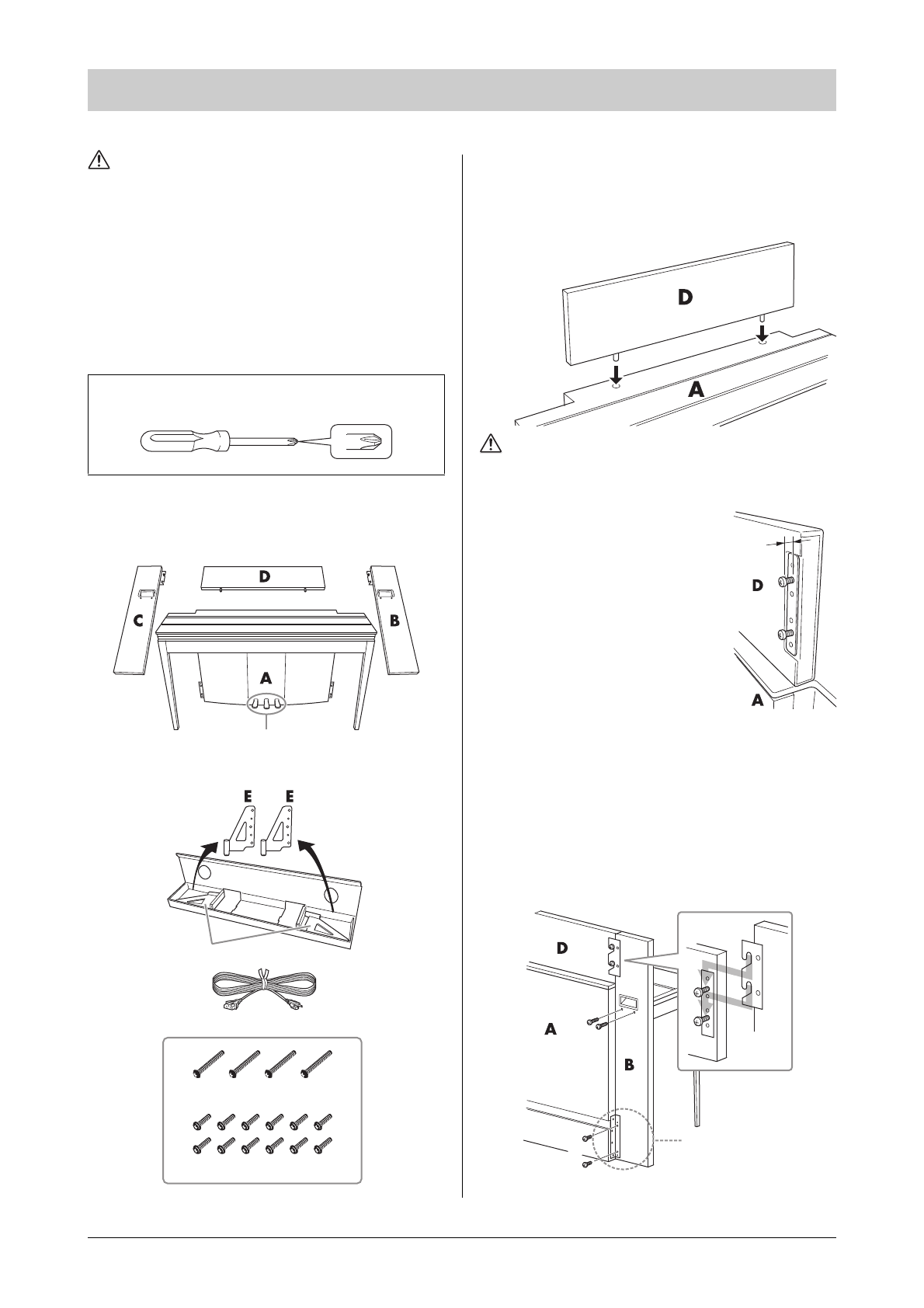

Извлеките из пакета комплектующие и убедитесь, что
они все в наличии. Детали B, C и D находятся
в отдельной коробке.

1.

Вставьте деталь D.

Поместите деталь D так, чтобы отверстия были
обращены от детали А. Затем вставьте выступы на
панели в отверстия в верхней части детали А, как
показано на рисунке.

ВНИМАНИЕ

Когда деталь D вставлена в деталь A, не нажимайте на
деталь D. Это может повредить выступы детали D, что
вызовет ее падение или порчу.

2.

Установите детали B и C

1

Пальцами вставьте два
коротких винта (6 х 14 мм)
в каждый край детали D,
чтобы винты выходили из
поверхности примерно на
10 мм. Убедитесь, что винты
установлены надежно
и не выпадут из отверстий.

2

Убедитесь, что винты,
которые вы затянули
пальцами на этапе

1

, не

ослабли. Затем поместите
деталь В рукояткой назад и повесьте кронштейн
детали В на выступающие винты, как показано на
рисунке

2

. При этом будьте аккуратны

и не поцарапайте кронштейном деталь D.

3

Совместите отверстия, расположенные под рукояткой
на детали В, с отверстиями в детали А, затем затяните
два длинных винта (6 х 45 мм), чтобы скрепить
детали В и А.

4

Слегка ввинтите два коротких винта (6 х 14 мм)
в кронштейн внизу детали А, чтобы прикрепить
деталь В к А.

5

Выполните те же действия для установки детали С.

Cборка

Подготовьте крестовую (+) отвертку соответствующего
размера.

Входят в упаковочные фиксаторы.

Кабель питания

Упоры подставки для
клавиатуры (2)

Длинные винты 6 x 45 мм (4 шт.)

Короткие винты 6 x 14 мм (12 шт.)

При отгрузке с завода педали накрыты
виниловыми чехлами. Для полноценного
использования демпферной педали с обратной
связью (GP Responsive) снимите чехол.

10 mm

10 мм

2

3

4

Поместите кронштейн
сзади детали В.
