CVP-509/505: сборк
а подс
тавки для клавиа
туры
Руководство пользователя CVP-509/505/503/501
111
3

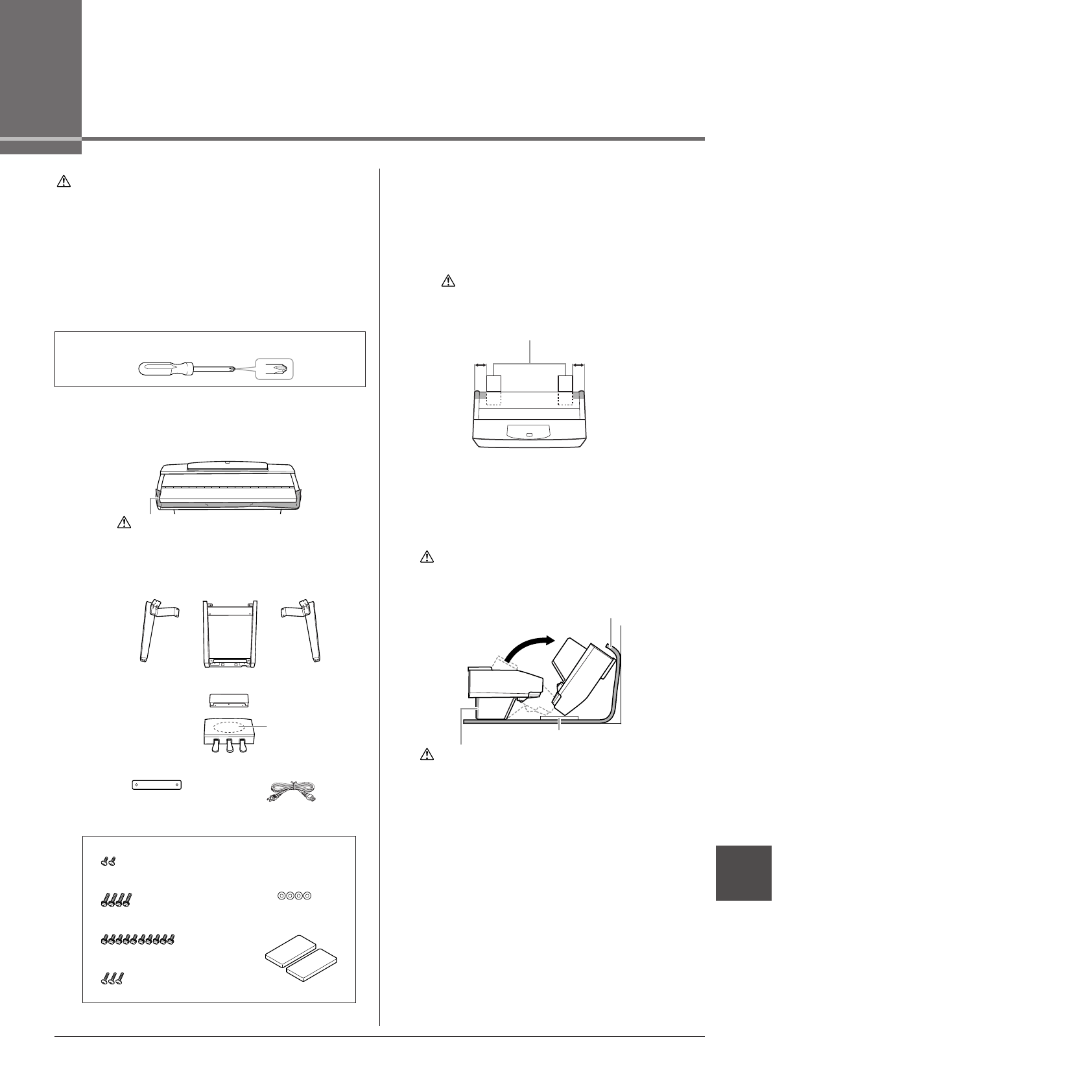

CVP-509/505: сборка подставки
для клавиатуры
ВНИМАНИЕ
• Соберите подставку на ровной и свободной поверхности пола.
• Будьте внимательны: не перепутайте компоненты и устанавливайте их
в правильном направлении. Выполняйте сборку согласно следующей
инструкции.
• Для сборки требуется не менее двух человек.
• Убедитесь в том, что используются винты указанного размера.
Использование неправильных винтов может привести к повреждению
инструмента.
• По завершении сборки каждого компонента затяните винты.
• Для разборки подставки выполните последовательность операций,
приведенную ниже, в обратном порядке.
1
Извлеките все комплектующие из коробки.
Убедитесь, что все указанные на рисунке
комплектующие имеются в наличии.
2
Закрыв крышку клавиатуры, прислоните
компонент А к стене.
1
%остелите на пол перед стеной большой кусок мягкой ткани,
например одеяло.
2
%оместите компонент А на ткань, расположив его
клавиатурой к стене.
3
%однимите компонент А, начиная с задней стороны,
и прислоните компонент А к стене закрытой крышкой
клавиатуры вниз.
Подготовьте крестовую (+) отвертку соответствующего размера.
B
C
E
G
F
F
A
A
D
Основной блок
Передняя ножка
(левая)
Передняя ножка
(правая)
Задняя ножка
Металлический
блок педалей
Блок педалей
Кабель педалей,
закрепленный
внутри
Металлическая крышка
задних ножек
Кабель питания
Винты для крышки 4 x 10 мм, 2 шт.
Длинные винты 5 x 30 мм, 4 шт.
Короткие винты 5 x 18 мм, 10 шт.
Шайбы, 4 шт.
ВНИМАНИЕ
Чтобы крышка клавиатуры случайно не открылась во
время сборки, нажмите на нее и удостоверьтесь, что
лист бумаги (показан на рисунке) остался на месте.
Компоненты для сборки
Тонкие винты 4 x 20 мм, 3 шт.
Защитные прокладки, 2 шт.
ВНИМАНИЕ
• Не прищемите пальцы.
• Не ставьте корпус на пол в перевернутом
положении.
Поместите защитные прокладки под клавиатуру.
10 см
10 см
Большой кусок мягкой ткани
ВНИМАНИЕ
• Верхняя часть пюпитра не зафиксирована.
Поддерживайте пюпитр рукой, чтобы он не упал.
• Не ставьте основной блок задней частью вниз.
Защитные прокладки
ВНИМАНИЕ
Не прикасайтесь к защитной сетке динамика. Это может
привести к повреждению внутренней части динамика.
