Руководство пользователя CVP-509/505/503/501
CVP-503: сборк
а подс
тавки для клавиа
туры
3

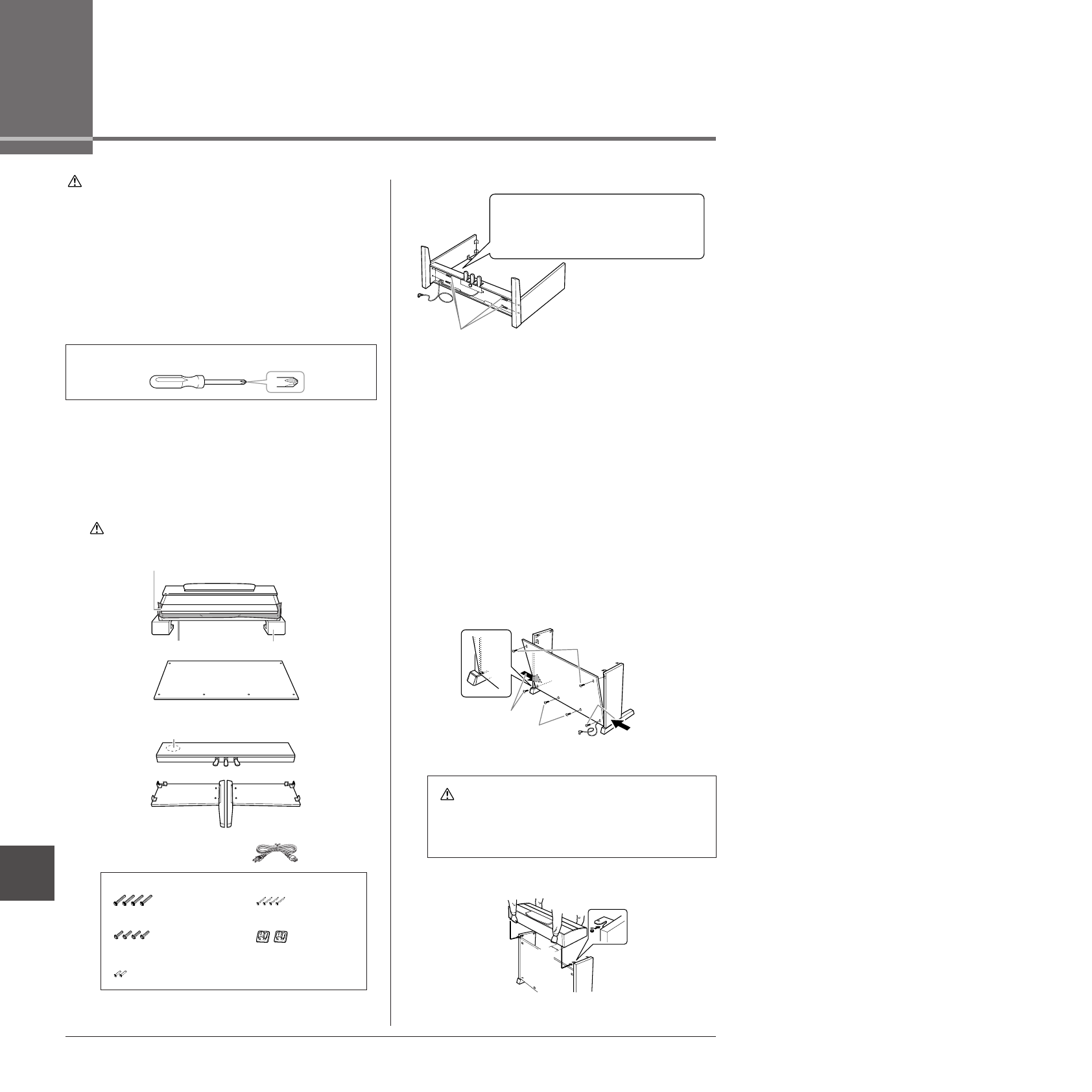

CVP-503: сборка подставки
для клавиатуры
ВНИМАНИЕ
• Соберите подставку на твердой, ровной и свободной
поверхности пола.
• Будьте внимательны: не перепутайте компоненты и устанавливайте их
в правильном направлении. Выполняйте сборку согласно следующей
инструкции.
• Для сборки требуется не менее двух человек.
• Убедитесь в том, что используются винты указанного размера.
Использование неправильных винтов может привести к повреждению
инструмента.
• По завершении сборки каждого компонента затяните винты.
• Для разборки подставки выполните последовательность операций,
приведенную ниже, в обратном порядке.
1
Откройте пакет, извлеките компонент,
помеченный на рисунке буквой «C»,
пенопластовые прокладки и установите
компонент A на пенопласт.
'асположите пенопласт так, чтобы он защищал разъем для
наушников, расположенный в переднем левом углу.
2
Прикрепите компонент C к компонентам D и E.
3
Подсоедините компонент В.
зависимости от модели приобретенного цифрового фортепиано
цвет поверхности одной стороны задней панели может
отличаться от цвета другой стороны. этом случае установите
заднюю панель так, чтобы сторона, сходная по цвету с левой
и правой боковыми панелями, была обращена к исполнителю.
1
Установите нижнюю часть компонента B на каждую ножку D
и E, затем прикрепите верхнюю часть к D и E.
2
%рикрепите верхнюю часть компонента B к D и E, закрутив
пальцами винты (4 х 12 мм).
3
Устанавливая нижнюю часть D и E, прикрепите нижние края
компонента B двумя саморезами (4 x 20 мм).
4
:ва других самореза (4 x 20 мм) вставьте в соответствующие
отверстия и закрепите компонент B.
5
)атяните винты, установленные на этапе 3-
2
, на верхней
части компонента B.
4
Установите компонент А.
%ри установке компонента A держите руки на расстоянии не
менее 10 см от краев.
Подготовьте крестовую (+) отвертку соответствующего размера.
A
A
B
C
D
E
Основной блок
Задняя панель
Боковая панель
(левая)
Боковая панель
(правая)
Компоненты для сборки
ВНИМАНИЕ
Чтобы крышка клавиатуры случайно не открылась во время сборки,
нажмите на нее и удостоверьтесь, что лист бумаги (показан на
рисунке) остался на месте.
Разъемы наушников
Пенопластовые прокладки
Блок педалей
Кабель педалей, закрепленный внутри
Длинные винты 6 x 25 мм, 4 шт.
Короткие винты 6 x 16 мм, 4 шт.
Тонкие винты 4 x 12 мм, 2 шт.
Саморезы 4 x 20 мм, 4 шт.
Держатели для кабелей, 2 шт.
Кабель питания
ВНИМАНИЕ
• Следите за тем, чтобы не защемить пальцы между
компонентом A и компонентами C/D/E. Будьте чрезвычайно
осторожны и не уроните компонент A.
• Держите клавиатуру только так, как показано на рисунке.
D
E
C
1
Отвяжите и распрямите упакованный
кабель, прикрепленный к нижней части
компонента C. -охраните виниловый
шнурок, он понадобится на этапе 6.
2
%рикрепите компонент C с помощью четырех длинных
винтов 6 x 25 мм. начале прикрепите панель с одной
стороны, затем с другой.
25
3
3
1
4
B
E
D
A
Не
менее
10 см
