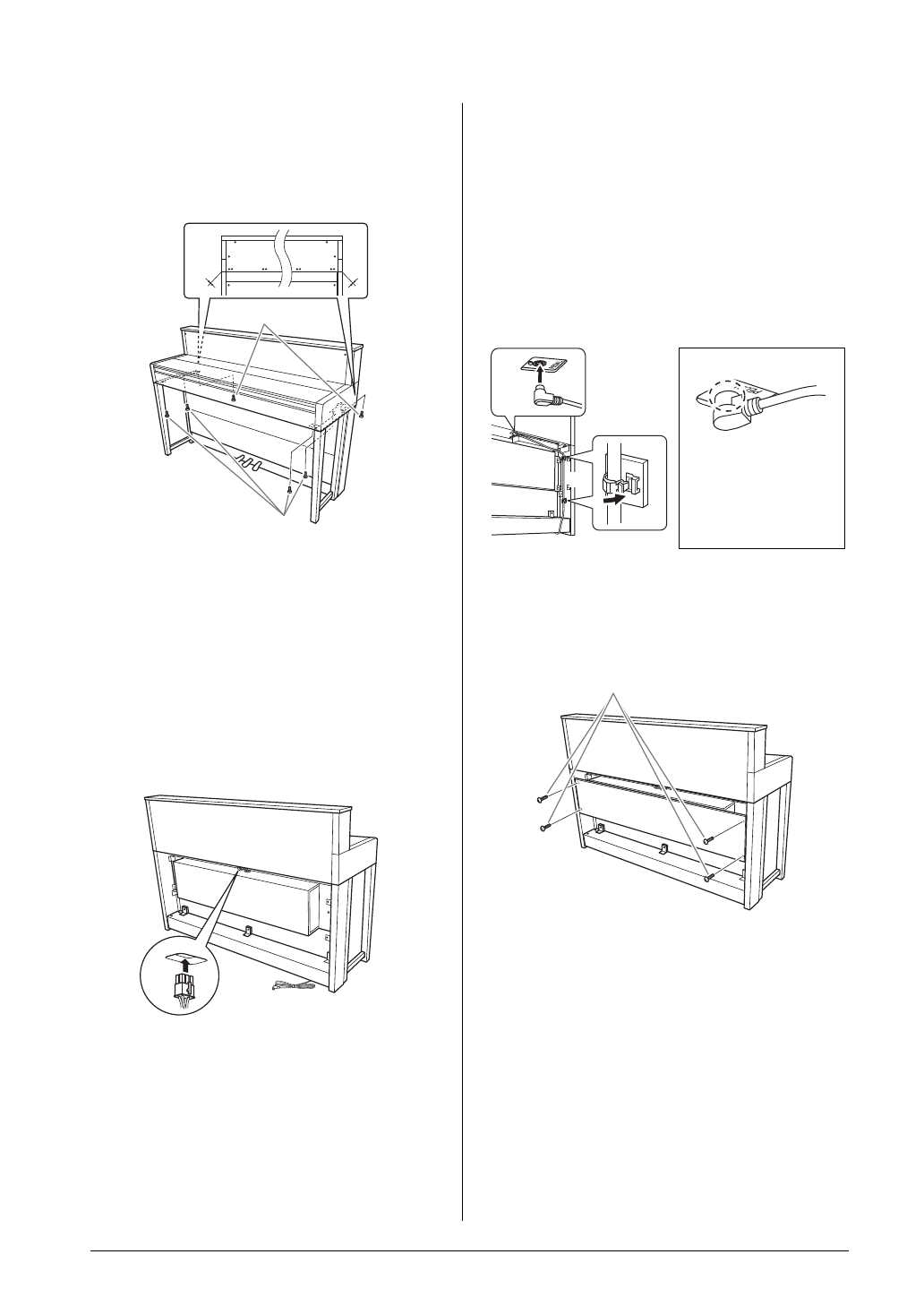

Сборка и разборка фортепиано Clavinova

5.

Прикрепите А.

5-1

Выровняйте компонент A так, чтобы при
виде сзади его левый и правый края
равномерно выступали за E и F.

5-2

Закрепите A с задней стороны с помощью
двух коротких винтов 6 x 16 мм.

5-3

Закрепите A с передней стороны с помощью
четырех коротких винтов 6 x 16 мм.

6.

Подсоедините кабель динамиков.

Вставьте штекер кабеля динамиков
в разъем, чтобы выступ вилки при взгляде
сзади был обращен вправо.

7.

Подсоедините педальный шнур.

7-1

Вставьте штекер педального шнура в разъем
[PEDAL].

7-2

Присоедините держатели шнура
к инструменту, как показано на рисунке,
и защелкните шнур в держателях. Обратите
внимание на то, чтобы педальный шнур
между штекером и держателем кабелей не
провисал.

8.

Установите компонент G.

Закрепите компонент G четырьмя тонкими
винтами (4 x 16 мм).

A

5-2

5-1

5-3

6-1

7-1

7-2

E

Надежно подключите
педальный шнур,
чтобы не было видно
металлической части
вилки шнура. Иначе
педаль может не
работать.

G

8
