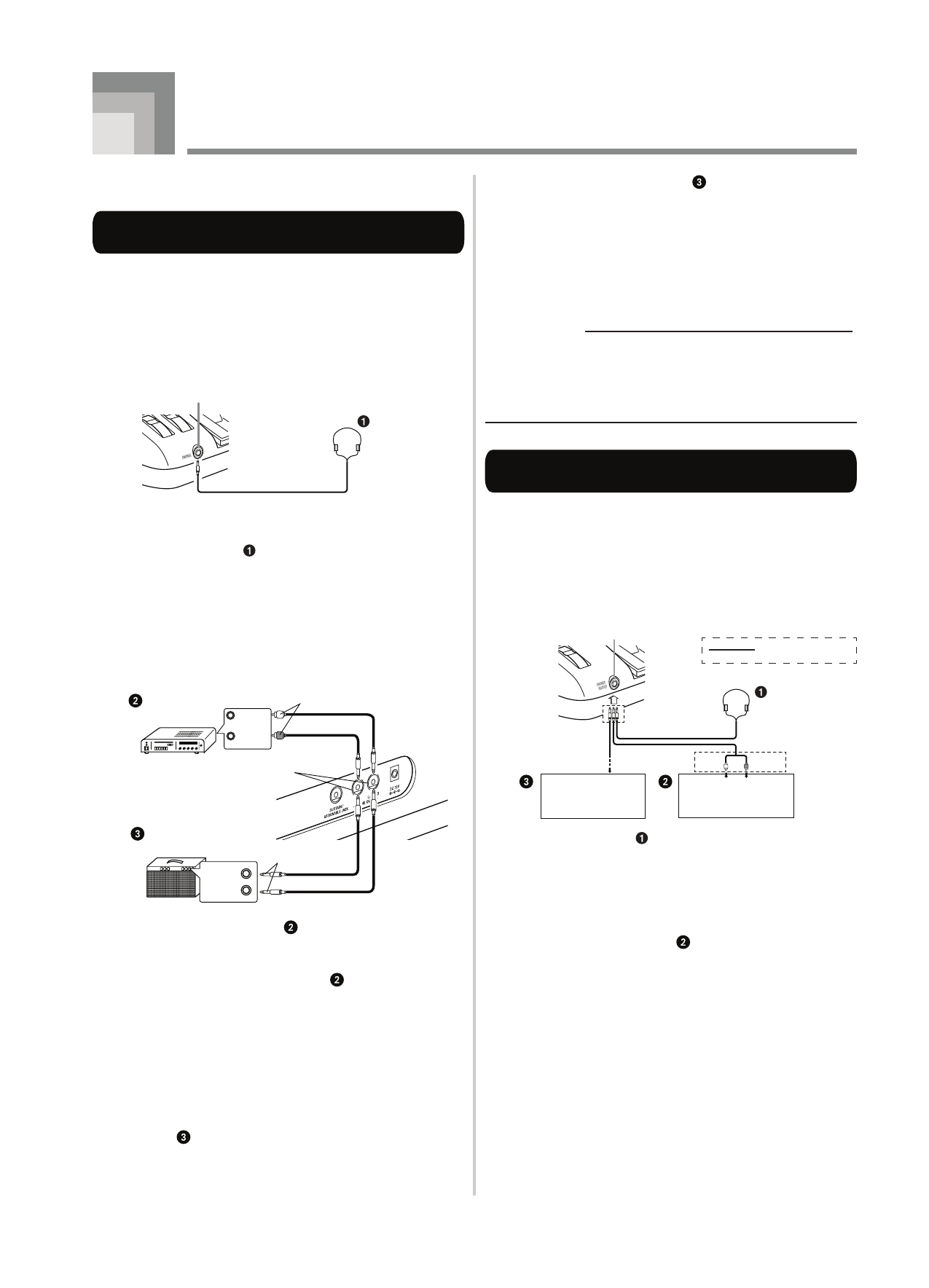

Соединения; Разъем - Casio WK-3300 - Инструкция по эксплуатации - Страница 19

Разъем «PHONES»

Стандартный
стереофонический штекер

Входной разъем усилителя «AUX IN»
или аналогичный

PIN-штекер

ЛЕВЫЙ

(Белый)

ПРАВЫЙ

(Красный)

Стандартные гнезда

Стандартные
штекеры

Усилитель для
электромузыкальных
инструментов (клавишных,
гитары и т.д.)

ВХОД 1
ВХОД 2

Входной разъем усилителя

«AUX IN» или аналогичный

Разъем «PHONES/OUTPUT»

Соединение для передачи

аудиосигналов

Стандартный
стереофонический штекер

Усилитель для
электромузыкальных
инструментов (клавишных,
гитары и т.п.)

Белый           Красный

ЛЕВЫЙ   ПРАВЫЙ

PIN-штекер

17

Соединения

• WK-3800/WK-8000

Разъемы «PHONES» [Наушники]

и «LINE OUT» [Линейный выход]

Перед подсоединением наушников или другого внешнего
устройства установите на минимум уровень громкости на
инструменте и подключаемом устройстве. После подключе-
ния можно установить требуемый уровень громкости.

[Передняя панель]

Подключение наушников

При подключении наушников встроенные громкоговори-
тели клавиатуры отключаются, поэтому вы можете играть
на инструменте даже глубокой ночью, не причиняя никому
беспокойства.

[Задняя панель]

Подключение аудиоаппаратуры

Используйте имеющиеся в продаже соединительные шну-
ры для подключения аудиоаппаратуры к двум разъемам
клавиатуры, как показано на рисунке  .
При этой конфигурации, как правило, необходимо уста-
навливать переключатель входов аудиоаппаратуры в поло-
жение входа (например, «AUX IN» [Вход дополнительного
оборудования]), к которому присоединен шнур от музы-
кального инструмента. Для регулировки уровня громкости
используйте регулятор инструмента «MAIN VOLUME».

Подключение к усилителю для электромузыкальных
инструментов

Используйте имеющиеся в продаже соединительные шну-
ры для подключения усилителя к двум разъемам клавиа-

туры, как показано на рисунке  . Для подключения вам
необходимо самостоятельно приобрести соединительные
кабели, подобные показанным на рисунке. Для регулиров-
ки уровня громкости используйте регулятор инструмента
«MAIN VOLUME».
•  Если на вашем усилителе имеется только одно входное

гнездо, подсоединяйте шнур только к гнезду «L/MONO».

ПРИМЕЧАНИЕ

•

Вы также можете подсоединить к порту USB клавиатуры
компьютер или секвенсор. См. раздел «Подключение к
компьютеру» на стр. 80 для получения более подробной
информации.

• WK-3300

 Разъем

«PHONES/OUTPUT»

 [Наушники/Выходной

сигнал]

Перед подсоединением наушников или другого внешнего
устройства установите на минимум уровень громкости на
инструменте и подключаемом устройстве. После подключе-
ния можно установить требуемый уровень громкости.

[Передняя панель]

Подключение наушников

При подключении наушников встроенные громкоговори-
тели клавиатуры отключаются, поэтому вы можете играть
на инструменте даже глубокой ночью, не причиняя никому
беспокойства.

Подключение аудиоаппаратуры

Для подключения клавиатуры к аудиоаппаратуре исполь-
зуйте имеющийся в продаже соединительный шнур со
стандартным штекером на одном конце и двумя PIN-ште-
керами на другом. Имейте в виду, что для подключения к
клавиатуре необходимо использовать стереофонический
штекер, в противном случае на выход будет подаваться сиг-
нал только от одного стереофонического канала. При этой
конфигурации, как правило, необходимо устанавливать пе-
реключатель входов аудиоаппаратуры в положение входа
(как правило, обозначается как «AUX IN» [Вход дополни-
тельного оборудования] или аналогично), к которому при-
соединен шнур от музыкального инструмента. Более под-
робные указания смотрите в документации, прилагаемой к
аудиоаппаратуре.
