16

E 16

3

I

G

I

G

F

4

5

6

7

8

J

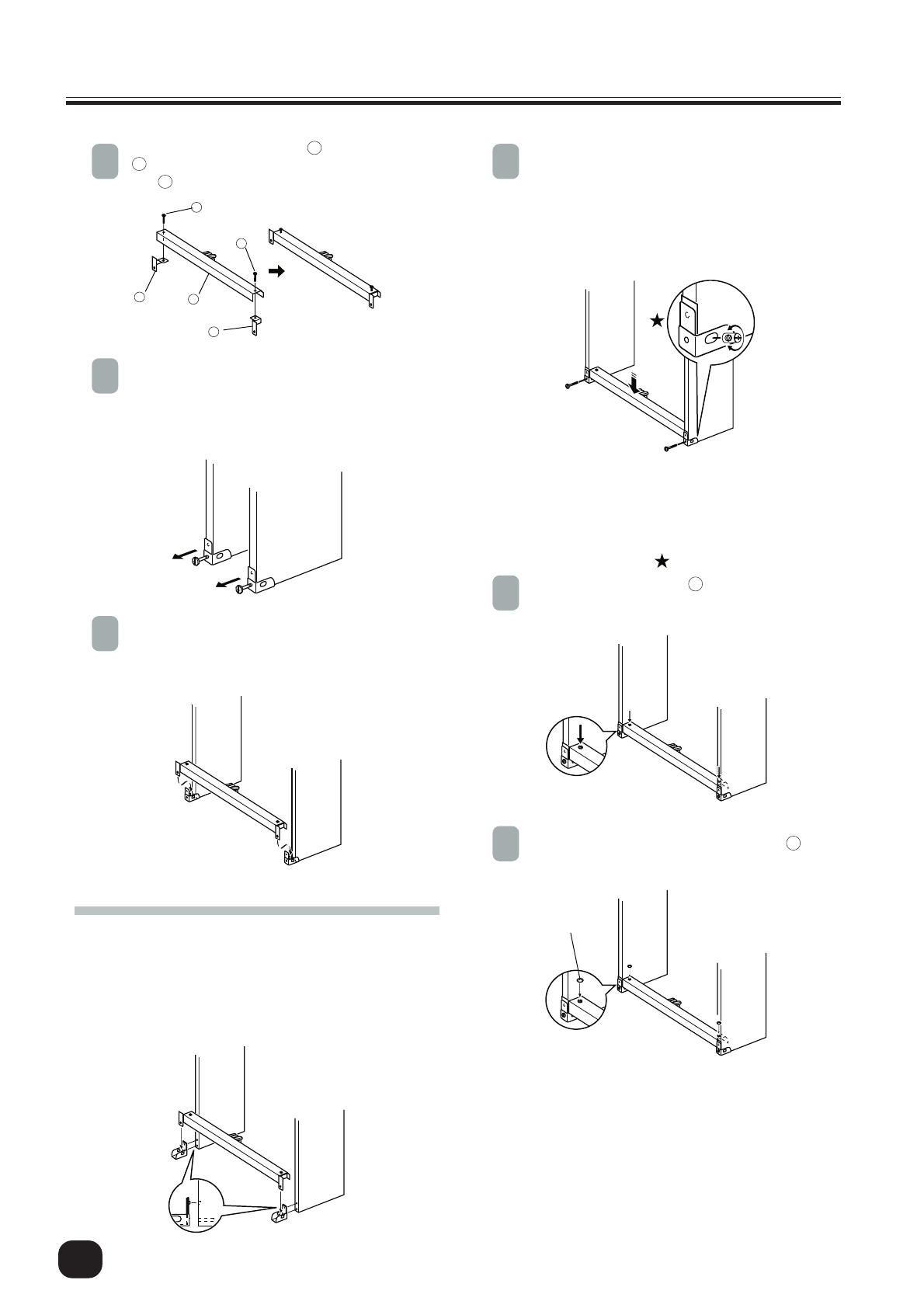

Прикрепите кронштейны I  к блоку педалей
F и временно закрепите их при помощи вин-
тов G.

 Удалите винты, удерживающие кронштейны
на задних углах (дальних от пианиста) боковых
панелей.

Вставьте пластины на обоих концах блока пе-
далей в пространство между угловыми крон-
штейнами и краями боковых панелей.

Предотвращение опрокидывания
цифрового пианино

Если подставка не прислонена к стене, существует опас-
ность ее опрокидывания. Для предотвращения этого по-
верните угловые кронштейны, как показано на рисунке
ниже, и вставьте пластины блока педалей за кронштей-
нами.

Прикрепите угловые кронштейны к подставке
при помощи винтов, удаленных в пункте 4.

Внимание!

При затяжке винтов угловых кронштейнов нажмите на
блок педалей, чтобы он соприкасался с полом.

•

На внутренней стороне боковых панелей имеют

ся соединительные фланцы, соединяющиеся с
винтами угловых кронштейнов. Если у вас возни-
кают трудности при установке винтов угловых
кронштейнов, используйте отвертку для регули-
ровки положения соединительных фланцев, как
показано на рисунке (

).

Прочно затяните винты G, которые вы времен-
но затянули в пункте 3.

Наденьте на головки винтов колпачки  J .
