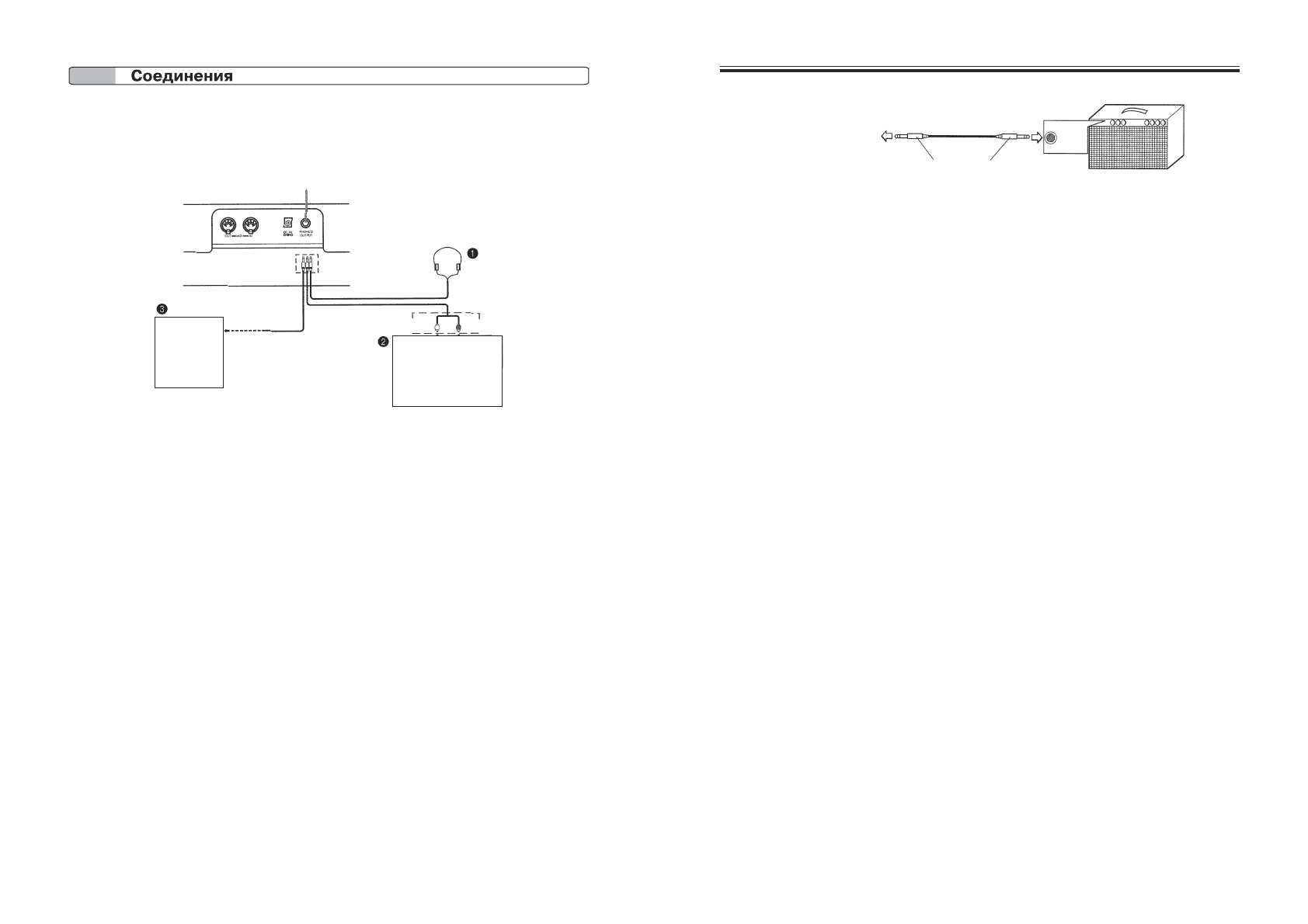

Принадлежности и дополнительные устройства; Пример соединения; Подсоединение наушников (Рисунок - Casio LK-40 - Инструкция по эксплуатации - Страница 8

12

13

■

■

■

■

■

Разъем «Phones/Output» [Наушники/Выход]

Перед  подсоединением  наушников  или  другого  внешнего  устройства  обязательно  убавьте  установки
уровней  громкости  на  музыкальном  инструменте  и  подсоединяемом  устройстве.  После  завершения
подсоединения вы можете настроить громкость на нужный вам уровень.

[Задняя  панель]

Разъем  «Phones/Output»

Стандартный  штекер

Усилитель кла-
вишных  музы-
кальных  инст-
рументов,  ги-
тарный  усили-
тель и т.п.

Белый

Красный

PIN-штекер

ЛЕВЫЙ

ПРАВЫЙ

«AUX IN» [Вспомога-

тельный вход] или

аналогичный  ему

терминал  аудиоусили-

теля

Принадлежности  и  дополнительные  устройства

Пользуйтесь  только  теми  принадлежностями  или  дополнительными  устройствами,  которые  рекомен-
дованы    для    данного  инструмента.  Использование  несанкционированных  принадлежностей  или  до-
полнительных устройств создает опасность возгорания, поражения электрическим током или нанесе-
ния телесных повреждений.

Пример  соединения

Пример  соединения

Пример  соединения

Пример  соединения

Пример  соединения

К  разъему  «PHONES/
OUTPUT»  музыкально-
го  инструмента

Стандартный

штекер

«INPUT»

[Вход]

Усилитель
клавишных
инструментов
или  гитарный
усилитель

Подсоединение  наушников  (Рисунок

➊

)

Подсоединение наушников отключает звук встроенных громкоговорителей музыкального инструмента,
так что вы можете играть даже ночью, не причиняя никому беспокойства.

Аудиоустройство  (Рисунок

➋

)

Соедините  музыкальный  инструмент  с  аудиоустройством,  используя  для  этого  любой  имеющийся  в
продаже соединительный кабель со стандартным штекером на одном конце и двумя PIN-штекерами на
другом конце. При такой конфигурации вы, как правило, устанавливаете переключатель входов аудио-
устройства на тот терминал (обычно маркированный «AUX IN» или аналогичный ему), к которому под-
соединяется  кабель  от  музыкального  инструмента.  Более  полные  сведения  смотрите  в  документации
для  пользователя,  прилагаемой  к  вашему  аудиоустройству.

Усилитель музыкальных инструментов (Рисунок

➌

)

Для  соединения  данного  инструмента  с  усилителем  музыкальных  инструментов  используйте  любой
имеющийся  в  продаже  соединительный  кабель.

Примечание

●

●

●

●

●

Обязательно  используйте  соединительный  кабель,  имеющий  стандартные  штекеры  на  концах,  ко-
торые вы подсоединяете к музыкальному инструменту и усилителю.
