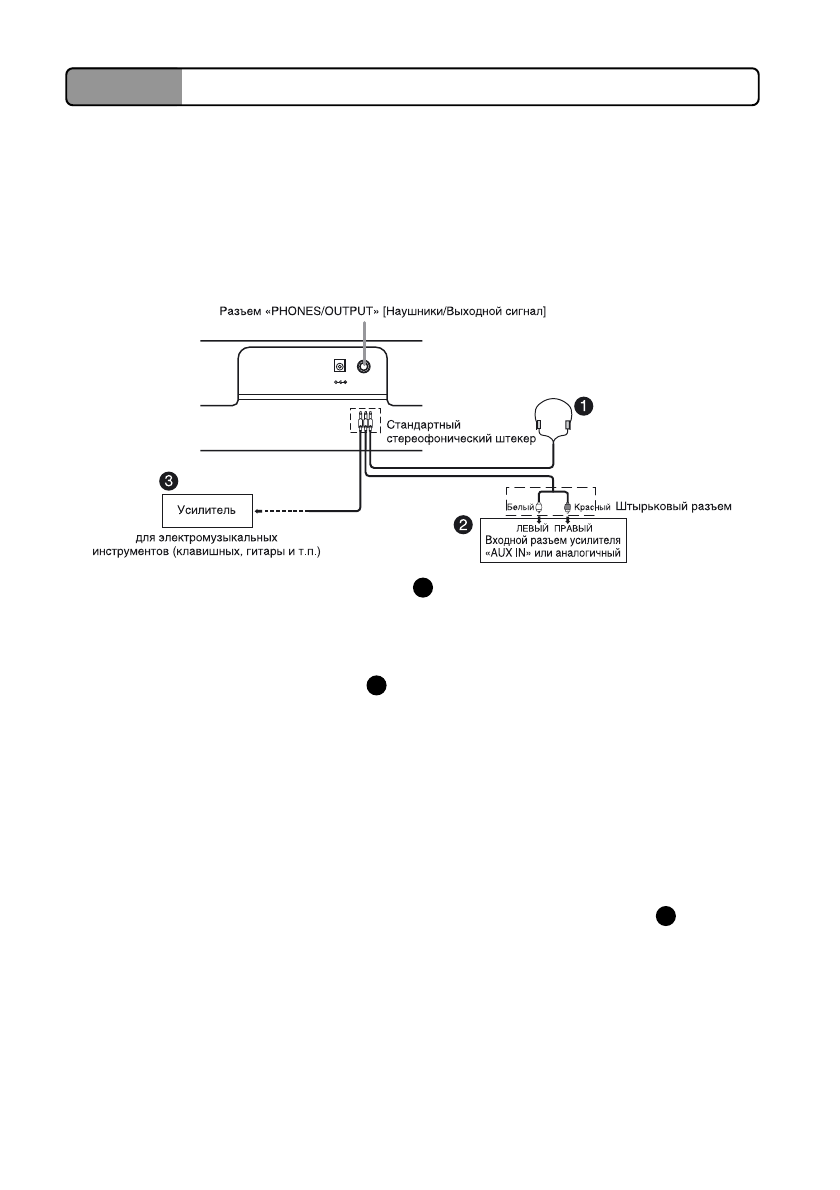

Разъем «PHONES/OUTPUT»

[Наушники/Выходной сигнал]

Перед подсоединением наушников или другой внешней аппаратуры, установите
на минимум уровень громкости на инструменте и подключаемом устройстве.
После подключения можно установить требуемый уровень громкости.

[Задняя панель]

Подключение наушников (Рисунок

1

)

При подключении наушников отключаются встроенные в клавиатуру динамики,
поэтому вы можете играть на инструменте даже глубокой ночью, не причиняя
никому беспокойства.

Аудио оборудование (Рисунок

2

)

Для подключения клавиатуры к аудио оборудованию используйте имеющийся в
продаже соединительный шнур со стандартным штекером на одном конце и дву-
мя штекерами штырькового типа на другом. Учтите, что стандартный штекер,
подключаемый к инструменту, должен быть стереофоническим, в противном
случае на выход будет подаваться сигнал только одного стереоканала. При этой
конфигурации вы, как правило, должны устанавливать переключатель входов ау-
дио оборудования в положение входа (как правило, обозначается как «AUX IN»
[Вход дополнительного оборудования] или аналогично), к которому присоеди-
нен шнур от музыкального инструмента. Более подробные указания смотрите в
документации, прилагаемой к аудио оборудованию.

Усилитель для электромузыкальных инструментов (Рисунок

3

)

Для подключения клавиатуры к усилителю для электромузыкальных инструмен-
тов используйте имеющийся в продаже соединительный шнур.

ПРИМЕЧАНИЕ

•

Используйте только соединительный шнур со стандартным стереофоническим штеке-
ром на конце, подсоединяемом к клавишному музыкальному инструменту, и разъем,
обеспечивающий подачу на подключаемый усилитель сигналов обоих каналов (левого
и правого). Неправильный тип разъема на любом из концов соединительного шнура
может привести к потере сигнала одного из стереоканалов.

12

Электрические соединения

PHONES/

OUTPUT

DC 9V
