14

15

쐽

Разъем  «PHONES/OUTPUT»  [Науш-

ники/Выходной  сигнал]

Перед подключением наушников или другой внешней
аппаратуры установите на минимум уровень громкос-
ти на цифровом барабане и подключаемом устройстве.
После подключения можно установить требуемый уро-
вень громкости.

Задняя  панель

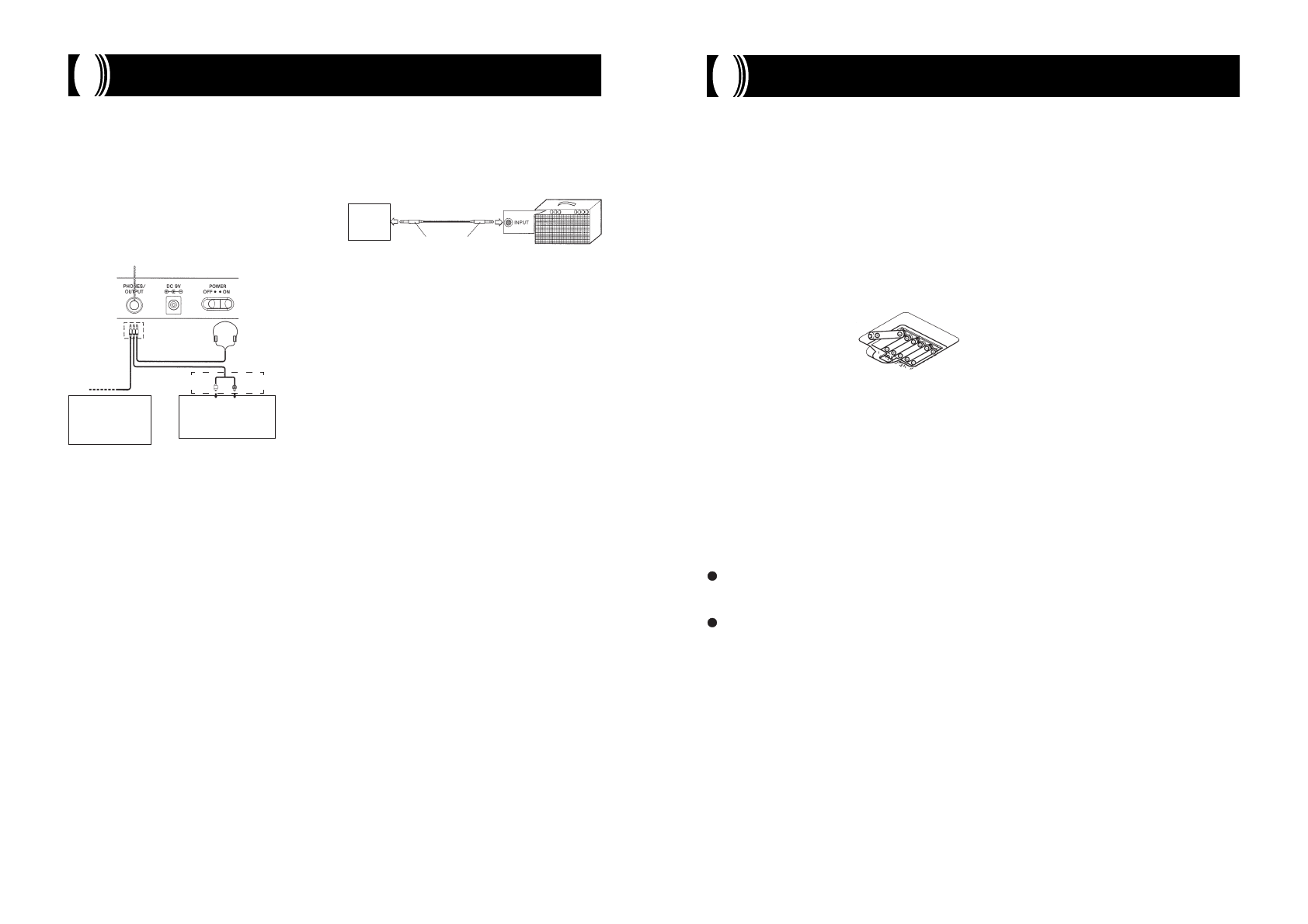

Электрические  соединения

Подключение  наушников  (Рисунок

쐃

쐃

쐃

쐃

쐃

)

При подключении наушников отключаются встроенные
в цифровой барабан динамики, поэтому вы можете иг-
рать на инструменте даже глубокой ночью, не причи-
няя никому беспокойства.

Аудио  оборудование  (Рисунок

쐇

쐇

쐇

쐇

쐇

)

Для подключения цифрового барабана к аудио обору-
дованию используйте имеющийся в продаже соедини-
тельный шнур со стандартным штекером на одном кон-
це и двумя штекерами штырькового типа на другом. При
этой конфигурации вы, как правило, должны устанав-
ливать  переключатель  входов  аудио  оборудования  в
положение входа (как правило, обозначается как «AUX
IN» [Вход дополнительного оборудования] или анало-
гично),  к  которому  присоединен  шнур  от  цифрового
барабана. Более подробные указания смотрите в доку-
ментации, прилагаемой к аудио оборудованию.

У с и л и т е л ь   д л я   э л е к т р о м у з ы к а л ь н ы х
инструментов  (Рисунок

쐋

쐋

쐋

쐋

쐋

)

Для подключения цифрового барабана к усилителю для
электромузыкальных инструментов используйте име-
ющийся в продаже соединительный шнур.

Разъем  «PHONES/OUTPUT»
[Наушники/Выходной  сигнал]

Стандартный
штекер

Б е -
лый

Крас-
ный

Штырьковый
разъем

Левый

Правый

Входной  разъем  уси-

лителя  «AUX  IN»  или

аналогичный

У с и л и т е л ь

д л я

электромузыкаль-
ных  инструментов
(клавишных,  гита-
ры  и  т.п.)

➞

❚

ПРИМЕЧАНИЕ

❚

쎲

Используйте  только  соединительный  шнур,  имею-
щий стандартные штекеры на концах, подсоединя-
емых к цифровому барабану и усилителю.

Пример  соединения

쐃

쐋

쐇

쐽

Принадлежности  и  дополнитель-

ные  устройства

Используйте  только  те  принадлежности  и
дополнительные  устройства,  которые  пред-
назначены  для  данного  цифрового  барабана.
И с п о л ь з о в а н и е   н е п р е д у с м о т р е н н ы х   у с т -
ройств  создает  риск  возгорания,  поражения
электрическим  током  и  травм.

Усилитель для

электромузыкаль-

ных  инструмен-
тов  (клавишных,

гитары  и  т.п.)

К гнезду

«PHONES/

OUTPUT»

Стандартный

ш т е к е р

Электропитание этого цифрового барабана может осу-
ществляться от стандартной стенной розетки домашней
электросети через рекомендованный адаптер перемен-
ного тока или от батарей. Всегда выключайте цифровой
барабан, когда вы не используете его.

쐽

Использование  батарей

Перед  установкой  и  заменой  батарей  всегда
выключайте  цифровой  барабан.

Как  установить  батареи

1.

Откройте  крышку  отсека  питания.

2 .

Установите  в  отсек
питания  6  батарей
типоразмера  AA.

쎲

Убедитесь  в  том,  что

положительный  [+]  и

отрицательный  [-]  по-

люса батарей установ-

л е н ы   в   п р а в и л ь н о м

направлении.

3 .

Вставьте  язычки  крышки  отсека  пита-
ния  в  предусмотренные  для  них  пазы
и  закройте  крышку.

Цифровой барабан может не работать должным обра-
зом, если вы будете устанавливать или менять батареи
при включенном питании. В этом случае выключите
питание, а затем снова включите его, нормальная рабо-
та инструмента должна восстановиться.

Важная  информация  об  использова-

нии  батарей

Ниже приведен примерный срок службы батарей
разных типов.

쎲

Стандартный  срок  службы  батарей:  пример-

но  5  часов  (AM3/LR6).

Указан стандартный срок службы батарей при нор-
мальной температуре и среднем уровне громкости
цифрового барабана. Эксплуатация инструмента
при слишком высоких или низких температурах, а
также с очень высоким уровнем громкости сокра-
щает срок службы батарей.

쎲

Приведенные  ниже  неисправности  являются

признаками  разрядки  батарей.  Как  можно  бы-

стрее  замените  батареи  при  проявлении  одно-

го  из  следующих  признаков  неисправности:

쎲

Инструмент  не  включается.

쎲

Изображение  на  дисплее  стало  тусклым  или

трудно  считывать  данные  с  дисплея.

쎲

Слишком  низкий  уровень  громкости  звука  из

динамика  или  наушников.

쎲

Искажение  звука.

쎲

Периодическое  пропадание  звука  на  большой

громкости.

쎲

Внезапное  прекращение  электропитания  на

большой  громкости.

쎲

Изображение  на  дисплее  становится  тусклым

на  большой  громкости.

쎲

Нарушение  воспроизведения  ритмических

схем  и  демонстрационной  мелодии.

쎲

Во  время  исполнения  нот  световые  индикато-

ры  цифровых  барабанов  становятся  тусклыми.

 ПРЕДУПРЕЖДЕНИЕ!

Неправильное  обращение  с  батарейками  может  приве-
сти к их разрыву и протечке электролита. Содержащаяся
в  электролите  батареек  кислота  может  представлять
опасность  для  вашего  здоровья  или  повредить  ваш  му-
зыкальный  инструмент.  Обратите  внимание  на  следую-
щие  предосторожности:

쎲

 Убедитесь в том, что положительный [+] и отрица-
тельный [-] полюса батареек установлены в правиль-
ном  направлении.

쎲

Во  избежание  повреждений,  вызванных  протечкой
батарей,  не  забывайте  извлекать  батареи  из  циф-
рового барабана, когда уезжаете на длительный срок
(например,  уезжая  в  отпуск).

쎲

Никогда  не  используйте  вместе  батареи  разных
типов.

쎲

Никогда не используйте вместе старые и новые ба-
тареи.

쎲

Никогда  не  уничтожайте  их  путем  сжигания,  не  за-
мыкайте полюса батарей накоротко, не разбирайте
их  и  не  подвергайте  батареи  тепловому  воздей-
ствию.

쎲

После появления первых же признаков разрядки как
можно  скорее  меняйте  батареи.

쎲

Никогда  не  пытайтесь  подзаряжать  батареи.

Источники  электропитания
