Разъем «Phones/Output» [Наушни-
ки/Выход]

ПОДГОТОВКА

• Перед подключением наушников или иного

внешнего устройства обязательно убавьте
установки уровня громкости на музыкальном
инструменте и подключаемом устройстве.
После завершения подключения Вы можете
настроить громкость на нужный Вам уровень.

[Задняя панель]

ПРИМЕЧАНИЕ

•

Обязательно используйте соединительный ка-
бель, имеющий стандартный стереофонический
штекер на том конце, который Вы подключаете к
музыкальному инструменту, а на другом конце -
соединитель, обеспечивающий подачу двухка-
нального (левый и правый каналы) входного сиг-
нала на усилитель, к которому Вы подключае-
тесь. Неправильный тип соединителя на любом
из концов кабеля может привести к потере одно-
го из стереоканалов.

При подключении к усилителю музыкальных инст-
рументов установите громкость данного инструмен-
та на относительно низкий уровень и выполняйте ре-
гулировки громкости выходного сигнала с помощью
органов управления усилителя.

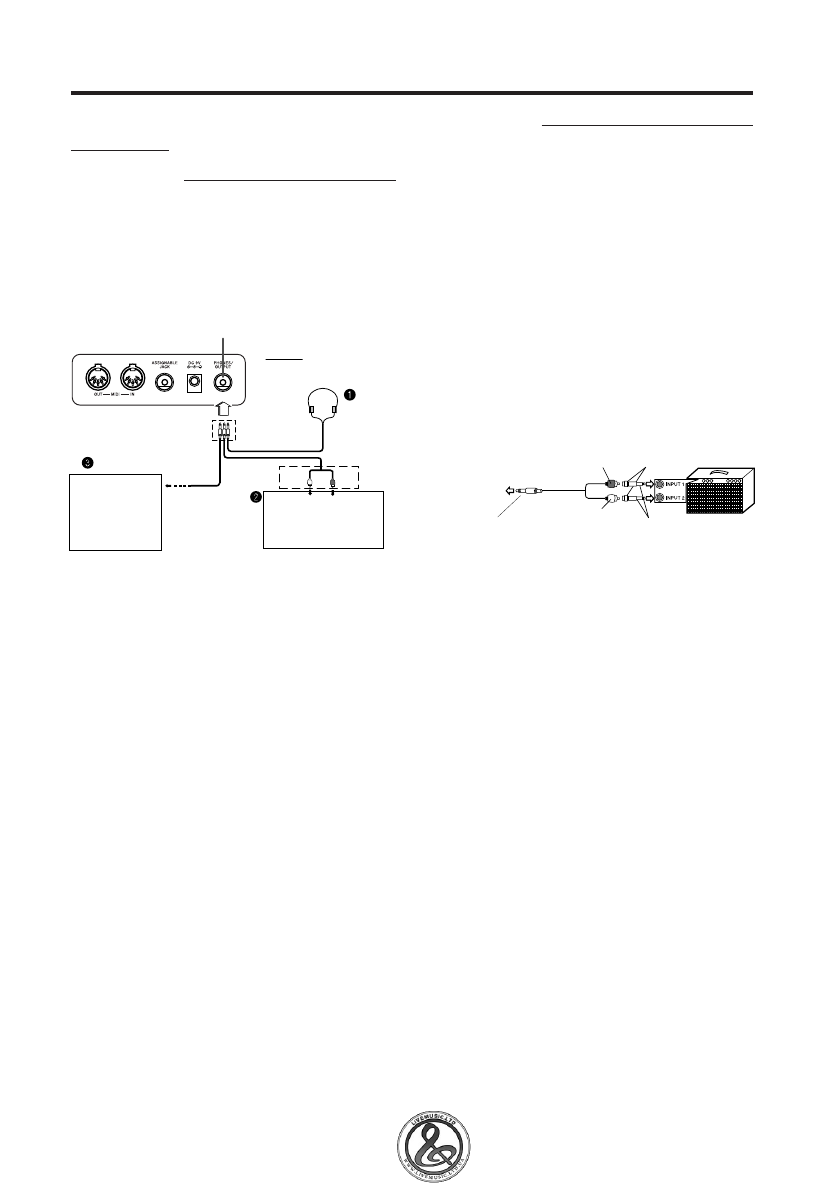

Пример соединения

19

Соединения

Разъем «PHONES/OUTPUT»

Аудиосо-
единение

Стандартный
стереофони-
ческий штекер

Усилитель кла-
вишных музы-
кальных инстру-
ментов, гитар-
ный усилитель и
т.п.

Бел.

Кр.

PIN-
штекер

ПРАВЫЙ

ЛЕВЫЙ

«AUX IN» [Вспомога-
тельный вход] или
аналогичный ему
разъем усилителя
звука

Подключение наушников (Рисунок 1)

При подключении наушников звук встроенных гром-
коговорителей музыкального инструмента отключа-
ется, так что Вы можете играть даже поздно ночью,
не причиняя никому беспокойства.

Аудиоаппаратура (Рисунок 2)

Соедините музыкальный инструмент с аудиоустрой-
ством, используя для этого любой имеющийся в про-
даже соединительный кабель со стандартным штеке-
ром на одном конце и двумя PIN-штекерами на дру-
гом конце. Обращаем Ваше внимание на то, что
стандартный штекер, который Вы подключите к му-
зыкальному инструменту, должен быть стереофони-
ческим, иначе Вы сможете подавать на выход только
один из стереоканалов. При такой конфигурации
Вы, как правило, устанавливаете переключатель
входов аудиоустройства на тот разъем (обычно мар-
кированный как «AUX IN» или аналогичный ему), к
которому подключен кабель от музыкального инст-
румента. Более подробную информацию об этом
смотрите в документации для пользователя, прила-
гаемой к Вашему аудиоустройству.

Усилитель музыкальных инструментов
(Рисунок 3)

Для соединения данного инструмента с усилителем
музыкальных инструментов используйте имеющий-
ся в продаже соединительный кабель.

Подключение к компьютеру
или иному устройству

Вы также можете подключать этот музыкальный ин-
струмент к компьютеру или секвенсеру. Более по-
дробную информацию об этом смотрите в разделе
«Интерфейс MIDI» на странице E-54.

Контактное гнездо «Assignable
jack» [Многофункциональный
разъем]

К контактному гнезду «ASSIGNABLE JACK» Вы мо-
жете подключить дополнительную правую педаль
фортепьяно (SP-2 или SP-20), чтобы получить новые
функциональные возможности, описанные ниже.

Более подробную информацию о том, как выбрать
нужную Вам функцию педали, смотрите в разделе
«Параметр ‘ASSIGNABLE JACK’ (Установка по
умолчанию: SUS)» на странице E-58.

К разъему
«PHONES/
OUTPUT» му-
зыкального
инструмента

Стандартный
стереофониче-
ский штекер

PIN-штекер (бел.)

Стандартный
штекер

Усилитель кла-
вишных инст-
рументов или
гитарный уси-
литель

Гнездо PIN-разъема

PIN-штекер
(красный)
