Подключение дополнительных устройств

Разъем «PHONES/OUTPUT»

[Наушники/Выходной сигнал]

Перед подсоединением наушников или друго-
го  внешнего  оборудования  установите  на  ми-
нимум  уровень  громкости  на  инструменте  и
подключаемом  устройстве.  После  подключе-
ния  можно  установить  требуемый  уровень
громкости.

[Задняя панель]

Усилитель для электромузыкальных ин-
струментов (Рисунок

)

Для  подключения  клавиатуры  к  усилителю
для  электромузыкальных  инструментов  ис-
пользуйте  имеющийся  в  продаже  соедини-
тельный шнур*.

*  Используйте  только  соединительный  шнур

со  стандартными  штекерами  на  концах,
подсоединяемых  к  клавишному  музыкаль-
ному инструменту и усилителю.

При  подключении  усилителя  для  электрому-
зыкальных  инструментов  установите  регуля-
тор  громкости  на  клавиатуре  на  достаточно
низкий  уровень,  а  выходную  громкость  регу-
лируйте органами управления усилителя.

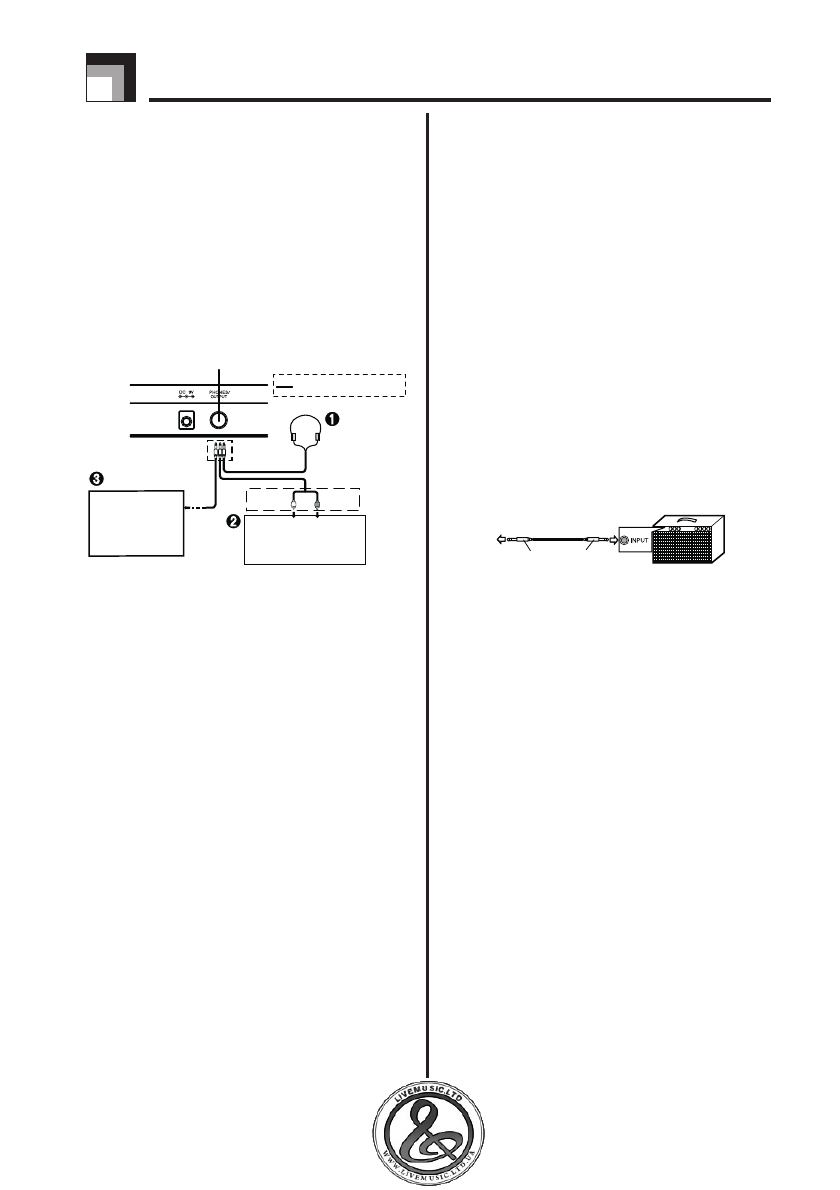

[Пример соединения]

Подключение наушников (Рисунок

)

При  подключении  наушников  встроенные  в
клавиатуру  громкоговорители  отключаются,
поэтому вы можете играть на инструменте да-
же  глубокой  ночью,  не  причиняя  никому  бес-
покойства.

Аудиоаппаратура (Рисунок

!

)

Для подключения клавиатуры к аудиоаппара-
туре  используйте  имеющийся  в  продаже  со-
единительный  шнур  со  стандартным  штеке-
ром  на  одном  конце  и  двумя  штекерами
штырькового типа на другом. При этой конфи-
гурации  вы,  как  правило,  должны  устанавли-
вать  переключатель  входов  аудиоаппаратуры
в  положение  входа  (как  правило,  обозначает-
ся как «AUX IN» [Вход дополнительной аппа-
ратуры]  или  аналогично),  к  которому  присое-
динен  шнур  от  музыкального  инструмента.
Более  подробные  указания  смотрите  в  доку-
ментации, прилагаемой к аудиоаппаратуре.

Соединение для передачи
звуковых сигналов

Стандартный

стереофонический

штекер

Белый

Красный Штырьковый

разъем

Левый

Правый

Входной разъем

усилителя"AUX IN"

или аналогичный

Усилитель для
электромузыкальных
инструментов
(клавишных, гитары
и т.п.)

Разъем «PHONES/OUTPUT»
[Наушники/Выходной сигнал]

Принадлежности и
дополнительные
устройства

Используйте  только  те  принадлежности  и  до-
полнительные  устройства,  которые  рекомен-
дованы для данного музыкального инструмен-
та.  Использование  непредусмотренных  уст-
ройств  создает  риск  возгорания,  поражения
электрическим током и травм.

К гнезду «PHONES/OUTPUT»
[Наушники/Выходной сигнал]
на клавиатуре

Стандартный штекер

Усилитель для
электромузыкальных
инструментов
(клавишных,
гитары и т.п.)
