Janome Memory Craft 9400 QCP - Инструкция по эксплуатации - Страница 5

3

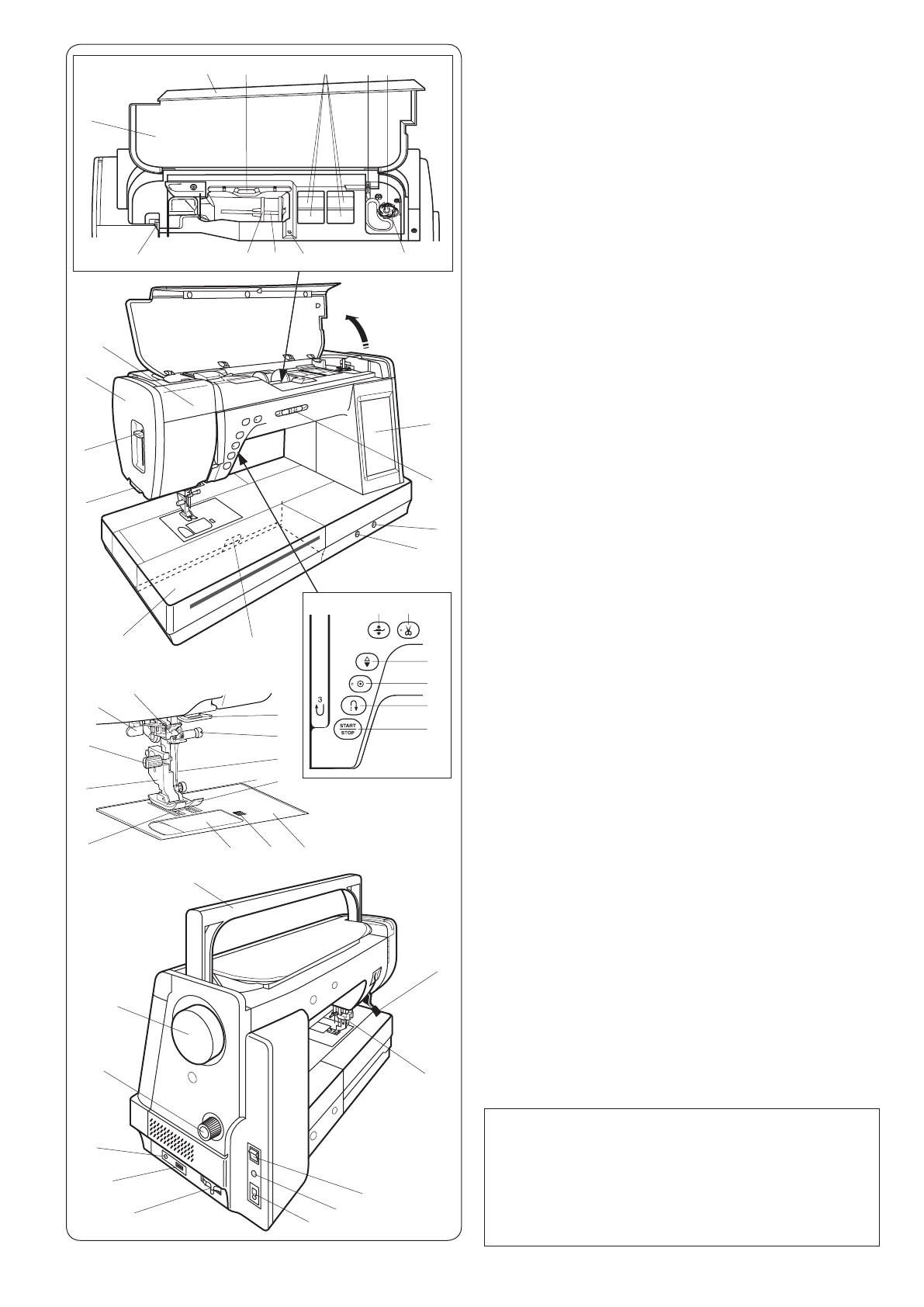

ОСНОВНЫЕ ЧАСТИ

Наименование частей

Рычаг натяжения
Таблица стежков
Верхняя крышка
Держатель для стилуса
Отсек для хранения лапок
Нитеобрезатель для шпульной нити В
Шпиндель намотки шпульки
Нитеобрезатель для шпульной нити А
Отверстие для дополнительного катушечного
стержня
Катушечный стержень
Держатель катушки (большой)
Выдвижная лампа
Лицевая панель
Рычаг нитевдевателя
Нитеобрезатель
Выдвижной столик (отсек для аксессуаров)
Рычаг отсоединения игольной пластины
Кнопка старт/стоп
Кнопка реверса
Кнопка автоматической закрепки
Кнопка игла вверху/внизу
Кнопка подъёма прижимной лапки
Кнопка обрезки нити
Регулятор баланса подачи
Гнездо для коленного рычага
Ползунок регулировки скорости шитья
Сенсорный экран
Нижний нитенаправитель
Винт крепления иглы
Игла
Лапка для зигзага А
Игольная пластина
Кнопка отсоединения крышки челнока
Крышка челнока
Зубчатая рейка
Держатель лапки
Винт крепления
Рычаг петли
Нитевдеватель
Ручка для переноски
Маховое колесо
Регулятор баланса двойной подачи
Разъём для педали обрезки нити
USB порт
Рычаг отключения транспортера ткани
Разъём питания машины
Разъём подключения педали
Выключатель питания
Привод двойной подачи
Рычаг подъёма прижимной лапки

q
w
e
r
t
y
u
i
o

!0
!1
!2
!3
!4
!5
!6
!7
!8
!9
@0
@1
@2
@3
@4
@5
@6
@7
@8
@9
#0
#1
#2
#3
#4
#5
#6
#7
#8
#9
$0
$1
$2
$3
$4
$5
$6
$7
$8
$9
%0

ПРИМЕЧАНИЕ:

•   При переноске машины с места на место,

держите её за ручку для переноса одной рукой
и придерживайте другой.

•   Дизайн и спецификация могут меняться без

предварительного уведомления.

t

@8
@9

#1

#6

#8

#2

#3

#4

#7

#0

#5

w

q

e

r

y u

i

o

!0

!1

!3

!4

!6

@4

@5

@6

!7

@7

!5

!8

!9

@0

@1

@2 @3

$0

$1

$2

$4

$3

$5

$6

$7

$8

$9

%0

!2

#9
