ПОДГОТОВКА К ШИТЬЮ

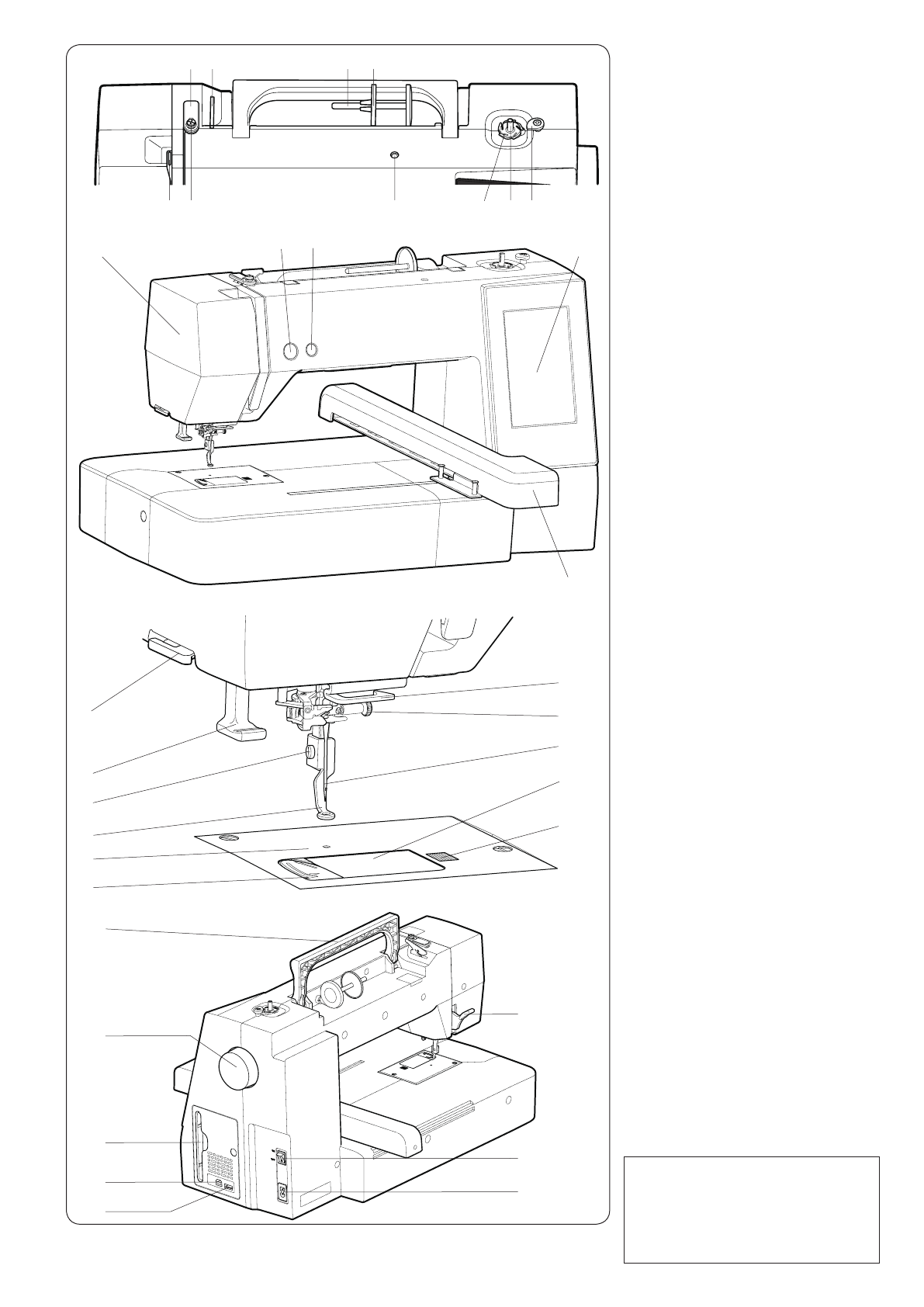

Наименование частей

Рычаг нитеводителя
Направитель верхней нити
Направитель дополнительного
натяжения нити
Направитель намотки шпульки
Катушечный стержень
Держатель катушки (большой)
Отверстие для дополнительного
катушечного стержня
Обрезатель шпульной нити
Шпиндель намотки шпульки
Стопор намотки шпульки

Лицевая панель
Кнопка старт/стоп
Автоматическая обрезка
Сенсорный экран
Каретка

Нитеобрезатель/
нитедержатель
Нитевдеватель
Установочный винт
Вышивальная лапка
Игольная пластина
Нитеобрезатель
Нижний направитель нити
Винт иглодержателя
Игла
Крышка челнока
Кнопка открытия крышки
челнока
Ручка для переноски
Маховое колесо
Держатель стилуса
для сенсорного экрана
USB порт (тип В)
USB порт (тип А)
Рычаг подъёма лапки
Переключатель питания
Разъём для шнура

q
w
e

r
t
y
u

i
o
!0

!1
!2
!3
!4
!5

!6

!7
!8
!9
@0
@1
@2
@3
@4
@5
@6

@7
@8
@9

#0
#1
#2
#3
#4

 * Конструкция и технические характеристики могут быть изменены

   без предварительного уведомления.

q

!1

@9

#0

#1

@8

t y

u

o

i

!0

w e

!2 !3

!4

!5

!6

!7

!9

@1

@5

@6

@2

@3

!8

@4

@7

#3

#4

#2

ПРИМЕЧАНИЕ:

При переноске машины
держите её за ручку переноски
одной рукой и придерживайте
машинку другой рукой.
