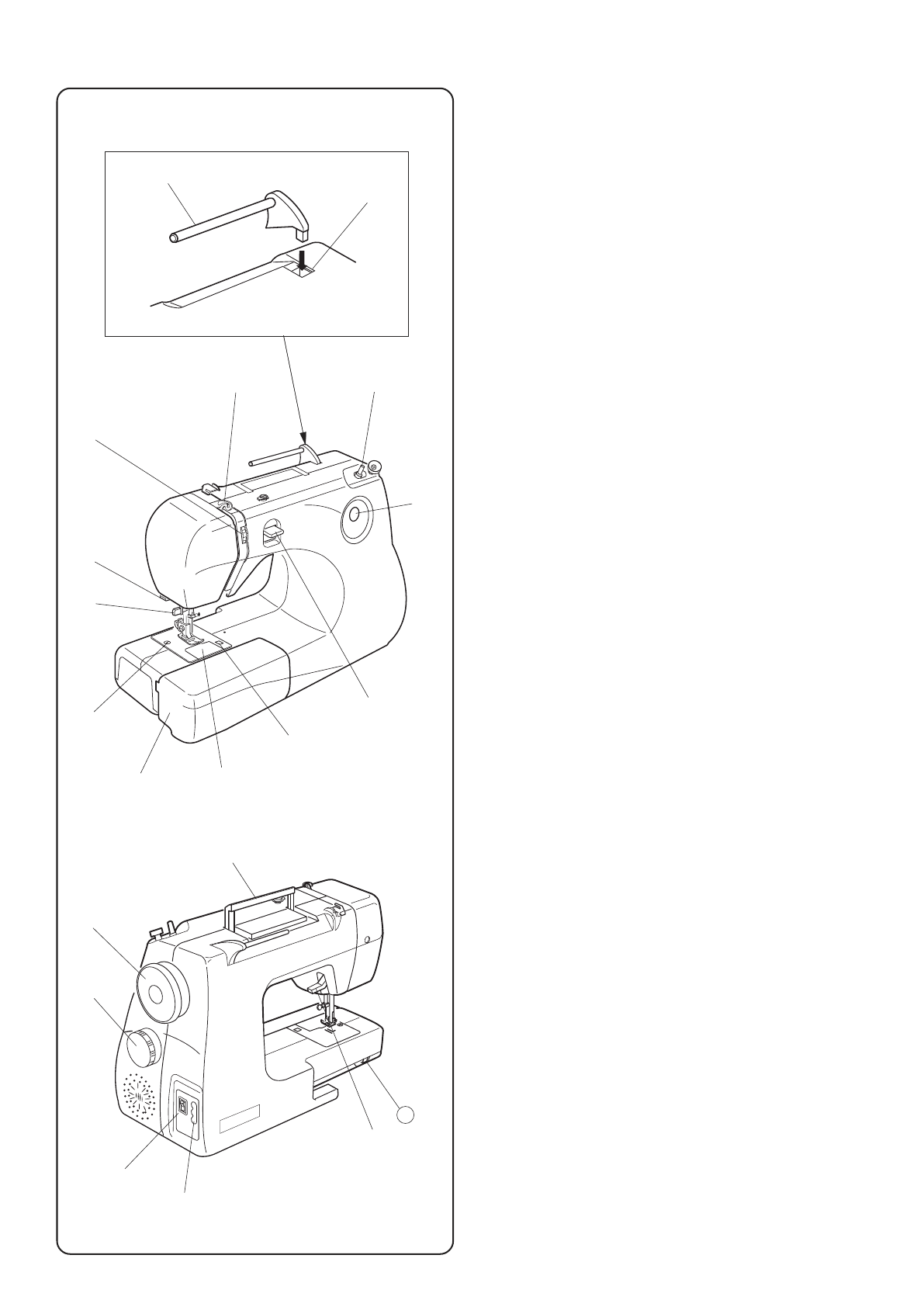

Наименование частей

•

Как установить катушечный стержень

1

  Катушечный стержень

2

  Установочное отверстие

*  Вставьте катушечный стержень в

отверстие как показано на рисунке.

(Катушечный стержень находится в

коробке с аксессуарами.)

3

  Шпиндель намотки шпульки

4

  Рычаг нитепритягивателя

5

  Регулятор натяжения нити

6

  Нитеобрезатель

7

  Нитевдеватель

8

  Игольная пластина

9

  Выдвижной столик (ящик с аксессуарами)

!0

  Крышка челночного отсека

!1

  Кнопка снятия крышки челночного отсека

!2

  Реверс

!3

  Окошко выбора строчек

!4

  Ручка для переноски

!5

  Маховое колесо

!6

  Ручка выбора строчек

!7

  Выключатель питания

!8

  Электрический разъем машины

!9

  Рычаг подъема прижимной лапки

@0

  Рычаг отключения транспортера ткани

3

q

w

e

r

!3

t

y

u

i

o

!1

!2

!4

!5

!6

!7

!8

!0

Names of Parts

•

How  to  attach  the  spool  pin

q

Spool pin

w

Setting hole
* Insert the spool pin into the hole as shown.
(The spool pin is in the accessory bag.)

e

Bobbin winder spindle

r

Thread take-up lever

t

Thread tension dial

y

Thread cutter

u

Needle threader

i

Needle plate

o

Extension table (Accessory storage box)

!0

Hook cover plate

!1

Hook cover plate release button

!2

Reverse stitch lever

!3

Pattern indication window

!4

Carrying handle

!5

Handwheel

!6

Pattern selector dial

!7

Power switch

!8

Machine socket

!9

Presser foot lifter
Drop feed dog lever

SECTION I  NAME OF PARTS

!9

20

20

РАЗДЕЛ

l

. НАИМЕНОВАНИЕ ЧАСТЕЙ
