22

•

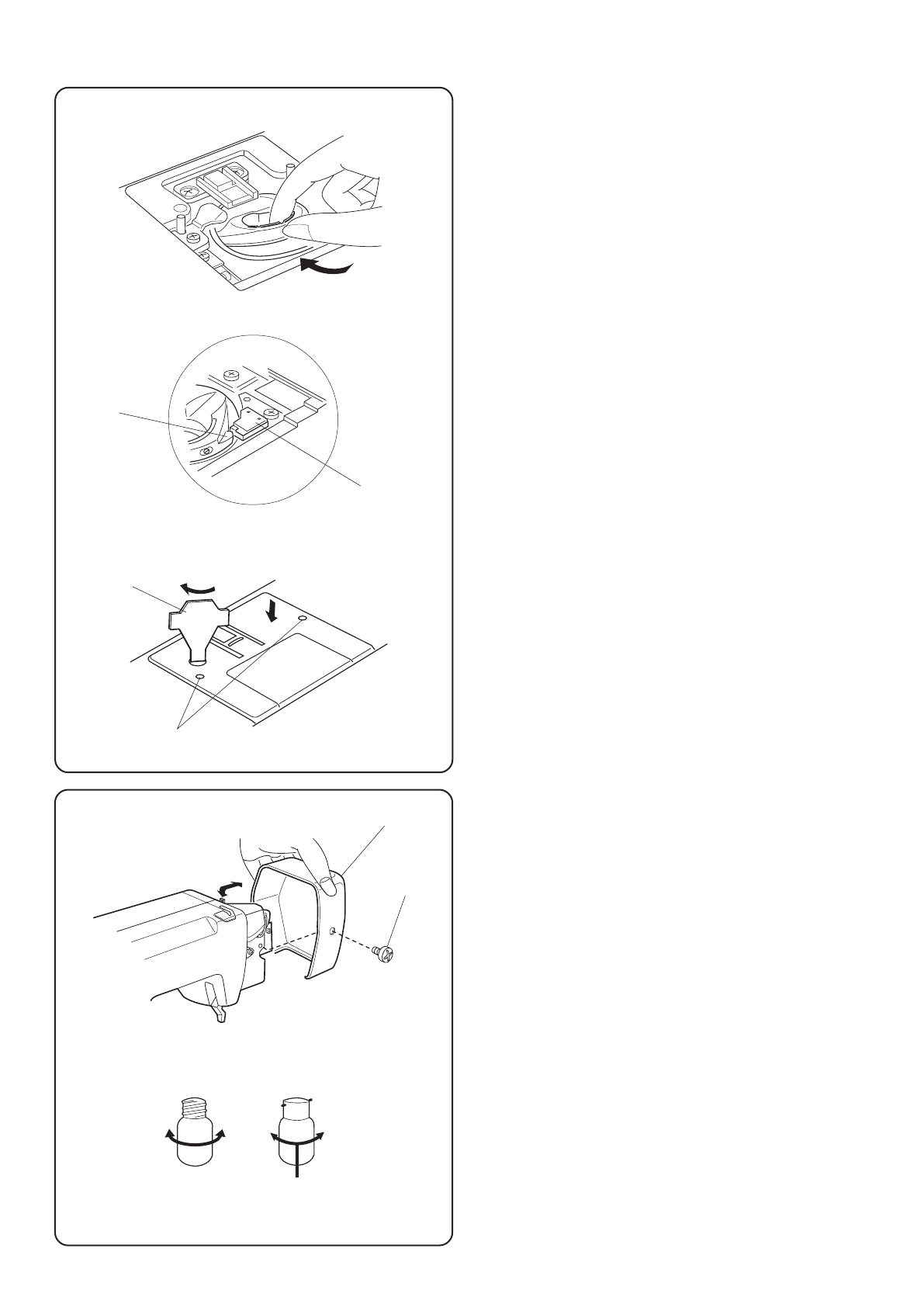

Замена шпуледержателя

1

  Вставьте шпуледержатель так, чтобы паз

занял место рядом со стопором в рабочем

пространстве челнока. Вставьте шпульку.

1

  Паз

2

  Стопор

2

  Поставьте игольную пластину, установив

в отверстия две кнопки направителя

пластины. Отверткой затяните винты.

3

  Отверстия направителя

4

  Отвертка

•

Замена лампочки

Лампочка находится за передней панелью.

Примечание:

 Перед заменой отключите

машину от сети.

Осторожно:

 Подождите, пока лампочка

остынет.

Ослабьте винт и снимите переднюю панель.


1

  Передняя панель

2

  Винт

(А):

*

Чтобы вывернуть:

поверните лампочку

против часовой стрелки.

*

Чтобы ввернуть:

 поверните лампочку

по часовой стрелке.

(В):

*

Чтобы снять:

 подтолкните лампочку вверх

и поверните против часовой стрелки.

*

Чтобы установить:

 подтолкните лампочку

и поверните по часовой стрелке.

22

Replacing the Light Bulb

The sewing light is located behind the face plate.

Note:

When replacing the bulb, unplug the machine.

Caution:

Wait for the light bulb to cool down before
touching it.

Loosen the screw and remove the face plate.

q

Face plate

w

Set screw

(A):

*  To remove: Turn the bulb counterclockwise.
*  To replace: Turn the bulb clockwise.

(B):

*  To remove: Push and turn counterclockwise.
*  To replace: Push and turn clockwise.

z

x

q

w

e

• Replacing the bobbin holder

z

Insert the bobbin holder so that the knob fits next
to the stopper in the race.
Insert the bobbin.

q

Knob

w

Stopper

x

Replace the needle plate, inserting the two needle
plate guide pins into the holes in the needle plate.
Tighten the screw firmly with the screwdriver.

e

Guide holes

r

Screwdriver

r

q

w

(A)

(B)
