3

q
w
e
r
t

y
u
i
o
!0
!1
!2
!3
!4
!5
!6
!7
!8
!9
@0
@1
@2
@3
@4
@5
@6
@7
@8
@9
#0
#1
#2
#3
#4
#5
#6
#7
#8
#9
$0
$1
$2
$3
$4
$5
$6

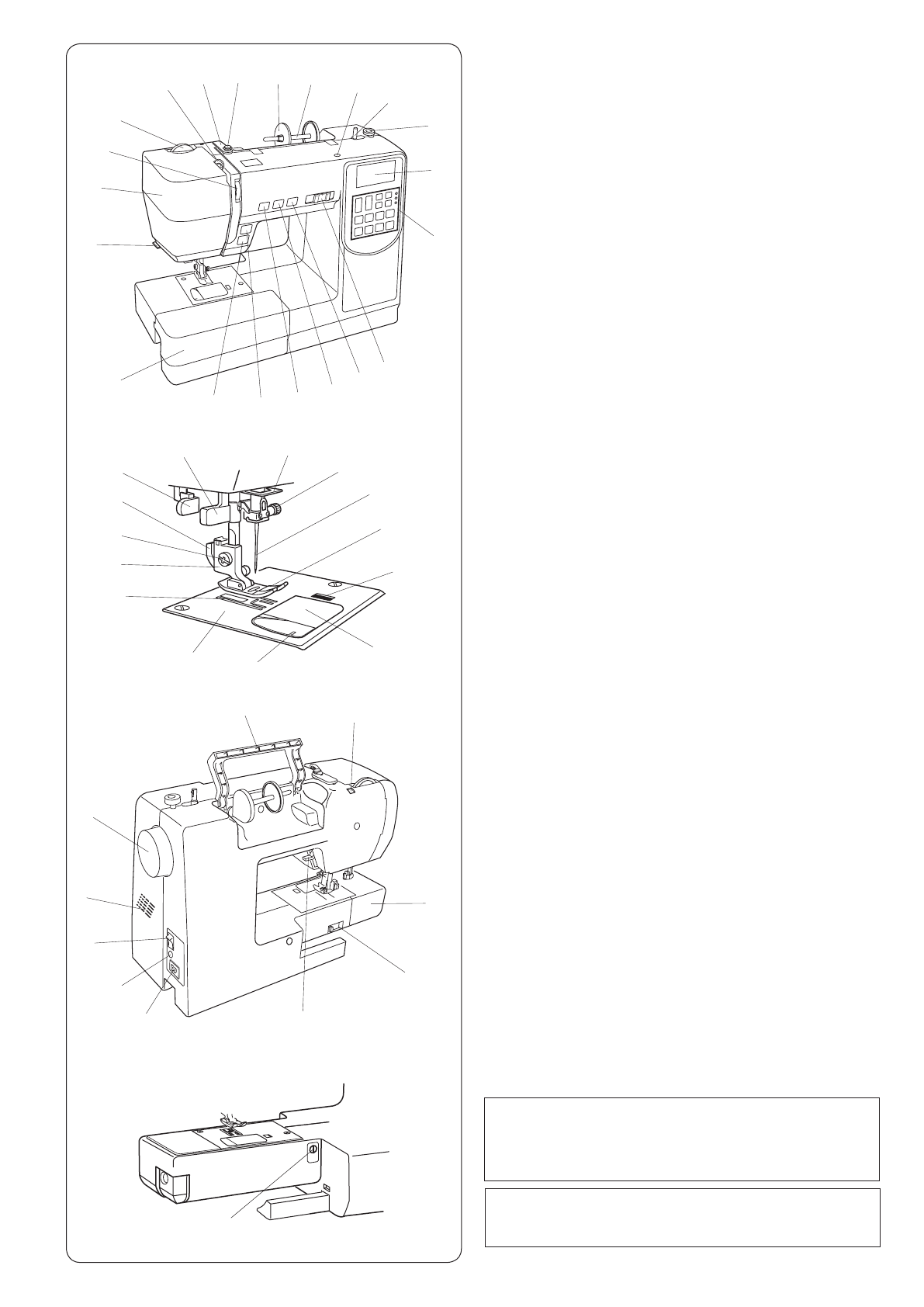

НАИМЕНОВАНИЕ ЧАСТЕЙ

Наименование частей

$6

ПРИМЕЧАНИЕ:

Дизайн и спецификация могут меняться
без предварительного уведомления.

Верхний нитенаправитель
Диск натяжения нити при намотке шпульки
Большой катушкодержатель
Катушечный стержень
Отверстие для дополнительного катушечного
стержня
Шпиндель моталки
Стопор намотки шпульки
LCD дисплей
Функциональные кнопки
Регулятор контроля скорости
Кнопка автоматической обрезки
Кнопка подъёма/опускания иглы
Кнопка автоматической закрепки
Реверс
Кнопка Старт/Стоп
Дополнительный столик (коробка с аксессуарами)
Нитеобрезатель
Лицевая панель
Регулятор натяжения верхней нити
Регулятор давления лапки на ткань
Рычаг нитеводителя
Нижний нитенаправитель
Винт зажима иглы
Игла
Прижимная лапка
Кнопка снятия крышки челночного отсека
Крышка челночного отсека
Нитеобрезчик
Игольная пластина
Транспортёр ткани (зубчатая рейка)
Держатель прижимной лапки
Установочный винт
Рычаг
Рычаг петли
Нитевдеватель
Ручка для переноса
Отверстие для панели с видами строчек
Свободный рукав
Рычаг отключения транспортера ткани
Рычаг подъема прижимной лапки
Разъём питания машины
Разъём для подключения педали
Выключатель питания
Вентиляционные отверстия
Маховое колесо
Регулятор баланса тканенаправителя

q

w

e

r

t

y

u

i

o

!0

!2

!3

!4

!5

!6

!7

!8

!9

@1

@3

@4

@5

@6

@9

#0

#1

#2

#3

#6

#8

#9

$0

$1

$2

$3

$4

$5

ПРИМЕЧАНИЕ:

При переноске машины с места на место,
держите её за ручку для переноса одной рукой
и поддерживайте другой.

@7

#4

#5

#7

@0

!1

@8

@2
