9

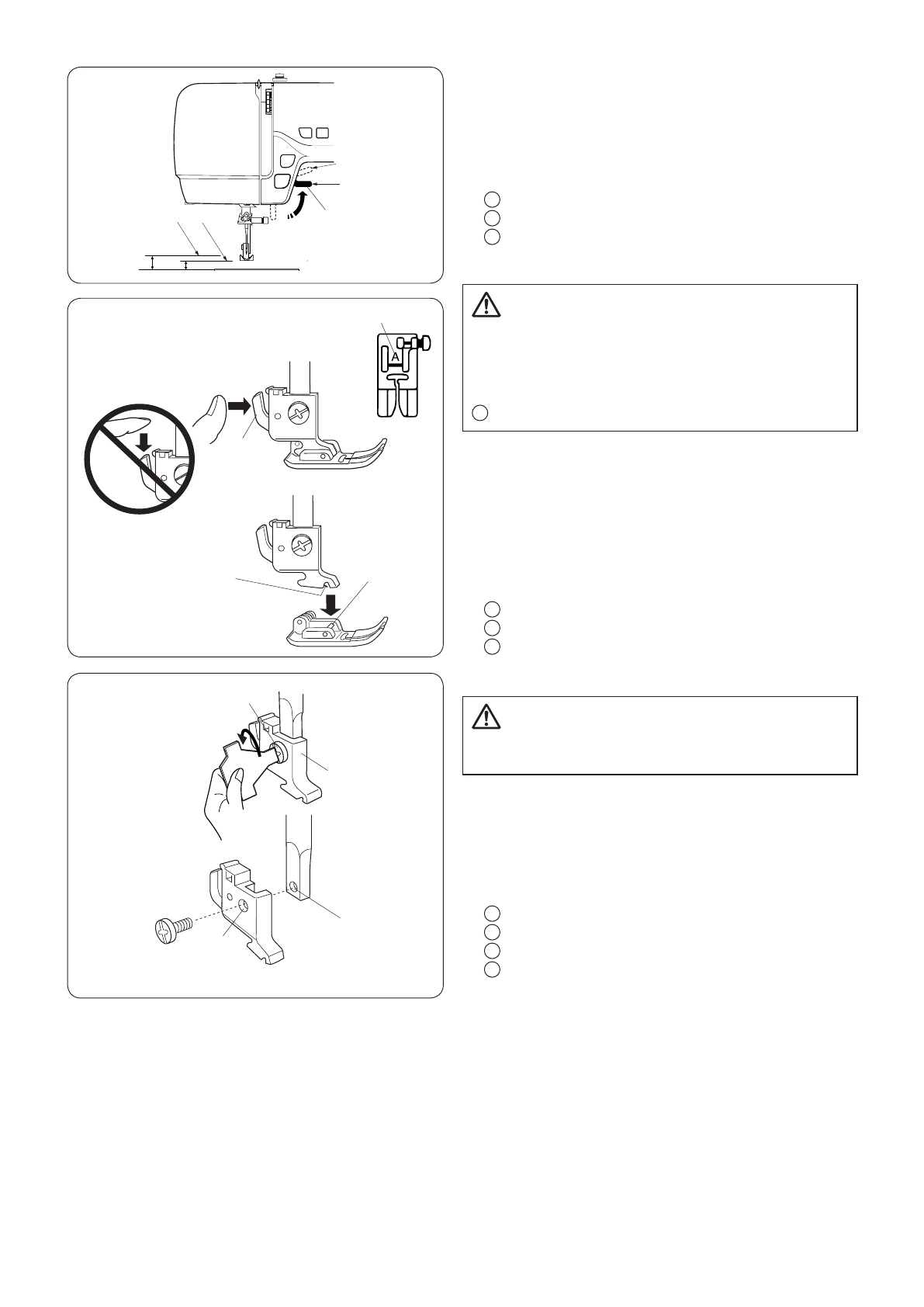

Рычаг подъема прижимной лапки

Рычаг подъема прижимной лапки поднимает и опускает

прижимную лапку.

Вы можете поднять лапку на 0,6 см выше обычного

положения для быстрой смены прижимной лапки или

для свободного расположения объемных материалов

под лапкой.

Рычаг подъема прижимной лапки

Обычное поднятое положение

Наивысшее положение

Смена прижимной лапки

Как снять прижимную лапку

Поверните маховое колесо против часовой стрелки,

поднимите иглу в верхнее положение. Поднимите

прижимную лапку и нажмите на рычаг позади держателя

лапки.

Как установить прижимную лапку

Расположите выбранную прижимную лапку так, чтобы

стержень на лапке находился прямо под выемкой держателя.

Опустите держатель лапки и пристегните лапку.

Рычаг

Выемка

Стержень

Как снять и установить держатель лапки

Чтобы снять

Поверните отверткой крепёжный винт против часовой

стрелки и снимите его.

Чтобы установить

Сопоставьте отверстия в держателе лапки с отверстием

на прижимном стержне. Вставьте винт в отверстие.

Отверткой затяните винт по часовой стрелке.

Крепёжный винт

Держатель лапки

Отверстие в держателе лапки

Отверстие на прижимном стержне

1

2

3

2

3

4

1

2

3

4

r

e

w

    CAUTION:

T

       CAUTION:

T

q

q

e

w

w

e

r

e

w

q

ВНИМАНИЕ:

Перед заменой лапки ОТКЛЮЧАЙТЕ питание машины.

Всегда используйте соответствующую лапку для

выбранного стежка. Неправильная лапка может стать

причиной поломки иглы. Каждая лапка промаркирована

соответствующей буквой.

Соответствующая буква

1

ВНИМАНИЕ:

Перед сменой держателя лапки ОТКЛЮЧАЙТЕ питание

машины.
