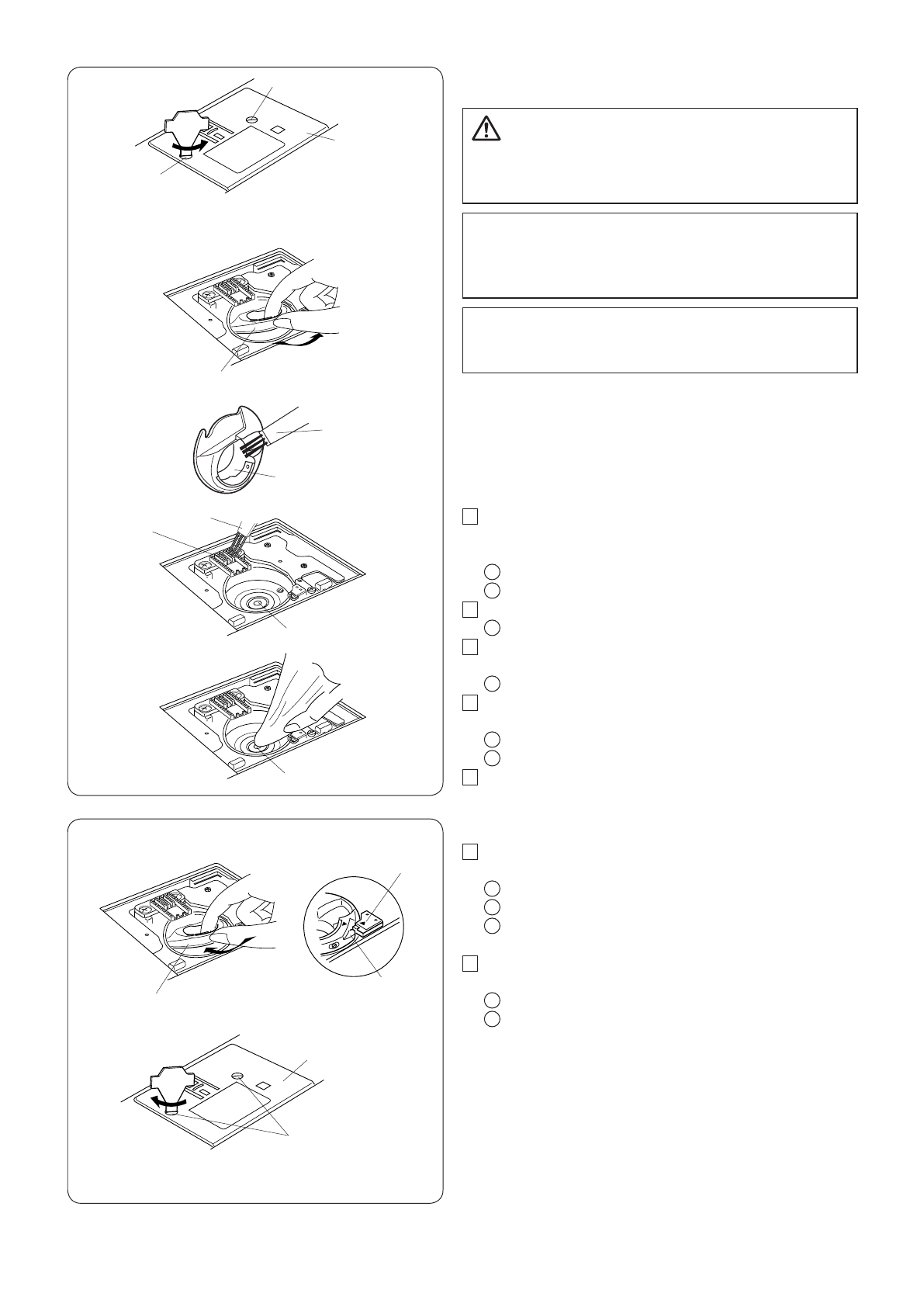

УХОД ЗА МАШИНОИ

Чистка шпульного отсека и тканенаправителей

Нажмите кнопку подъема/опускания иглы и поднимите

иглу, затем отключите питание машины, вытащите вилку

из розетки.

Снимите иглу и прижимную лапку.

Снимите крышку челночного отсека, отодвинув кнопку

вправо. Вытащите шпульку. Вычистите пыль и обрезки

ткани щеточкой (можно также использовать пылесос).

Открутите крепёжный винт с левой стороны игольной

пластины при помощи отвертки, прилагаемой

к машине. Снимите игольную пластину.

Крепёжный винт.

Игольная пластина.

Поднимите шпуледержатель и вытащите его.

Шпуледержатель.

Прочистите шпуледержатель щеточкой и мягкой

тканью.

Щеточка от пыли.

Прочистите тканенаправители, нитеобрезатель

и челночный механизм мягкой щеточкой.

Тканенаправитель (рейка).

Челночный механизм.

Удалите пыль внутри челнока сухой мягкой тряпкой.

Можно воспользоваться пылесосом.

Сборка челночного устройства

Вставьте шпуледержатель так, чтобы головка подошла

к стопору шпуледержателя.

Шпуледержатель.

Головка.

Стопор.

Установите игольную пластину с винтами.

После чистки вставьте иглу и прижимную лапку.

Игольная пластина.

Крепёжный винт.

1

2

3

4

5

1

2

1

2

3

4

5

6

1

2

3

4

5

ВНИМАНИЕ:

Отключите питание и вытащите вилку из розетки.

Не разбирайте машину иначе, чем описано в этой

инструкции.

ПРИМЕЧАНИЕ:

Не храните машину в помещениях с повышенной

влажностью, а также рядом с радиаторами или

на прямом солнечном свете.

ПРИМЕЧАНИЕ:

Протирайте корпус машины мягкой тканевой салфеткой

и нейтральным мылом.
