11

4

УХОД ЗА МАШИНОЙ

PFLEGE  UND  REINIGUNG

IHRER MASCHINE

CARING FOR YOUR MACHINE

24

22

16 10

16

10

22

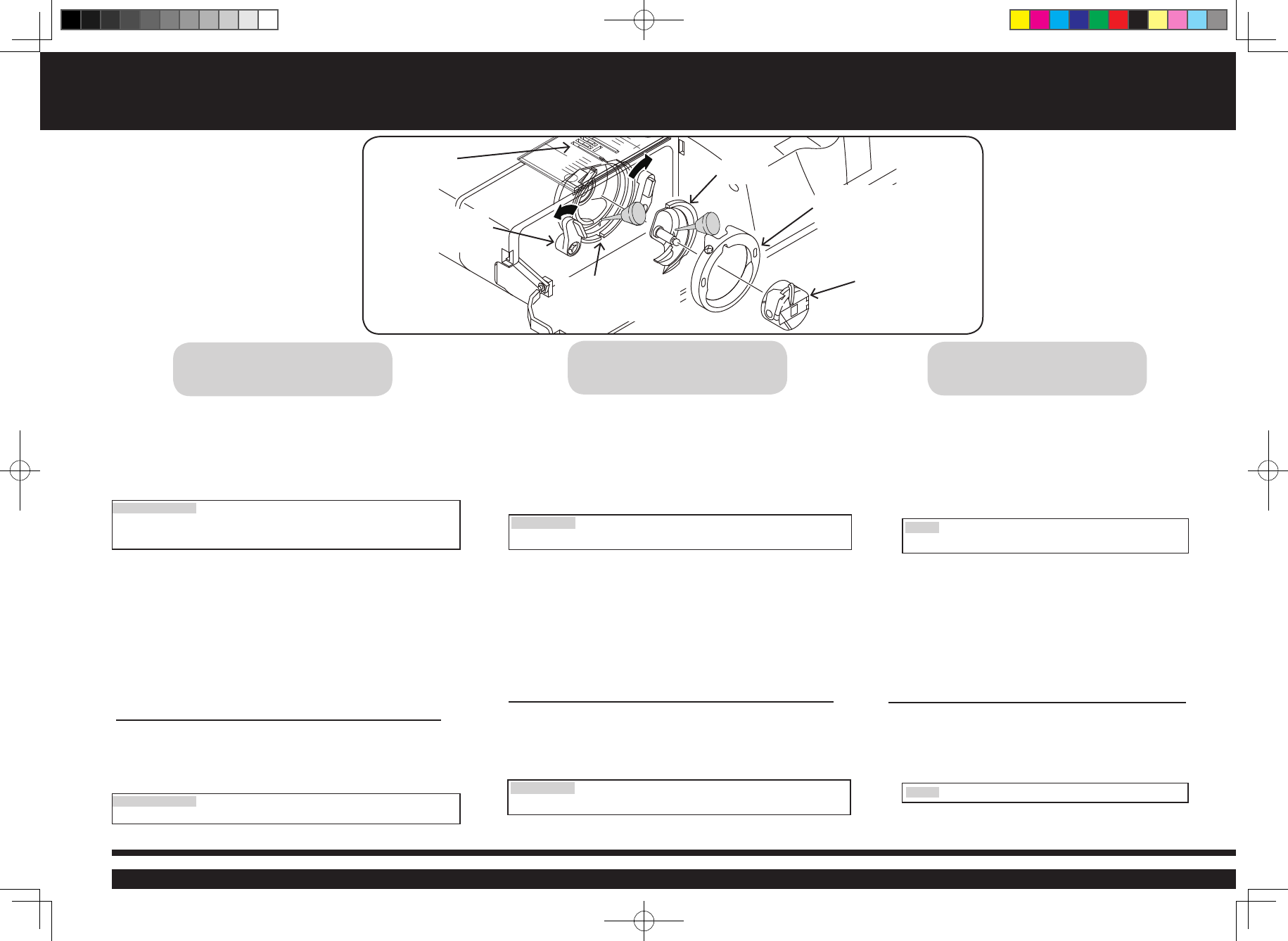

ЧИСTК А  ТРА НСЛОР ТЕРА  И
МЕСТА У СTАНОВКИ ЧЕЛНОКА

R E I N I G U N G   D E S

G R E I FER BER E I CHS

CLEANING  THE  FEED  DOGS

AND SHUTTLE AREA

Очистите транспортер и место установки челнока кисточкой.

Прос ледите  за  тем,  чтобы  полумес яц  в  корпус е  хода
челнока был слева, как показано на рисунке.
Придерживая  челнок  за  центральный  стержень,  установите
его таким образом, чтобы он образовывал полумесяц справа.
Поставьте на место крышку корпуса хода челнока.
В е р н и т е   в   п е р в о н а ч а л ь н о е   п о л о ж е н и е   д е р ж а т е л и
челнока, зафиксировав крышку корпуса хода челнока.

По с л е  и с п ол ь з о в ания,  швейн а я  машин а  с о держ ания  и
регулятор ноги чистый. Используйте сухие ветоши для того
чтобы извлечь пыль от швейной машины и регулятора ноги.

Поднимите иглу в крайнее верхнее положение.
Выньте шпульный колпачок из челнока.
Отведите в стороны два держателя челнока.
Удалите крышку корпуса хода челнока и челнок.

ПРИМЕЧАНИЕ:  Смажьте  одной  каплей  масла  для  швейных
м а ш и н   ц е н т р а л ь н ы й   с т е р ж е н ь   ч е л н о к а   и   к о р п у с   х о д а
челнока, как показано стрелками на рисунке.

ПРИМЕЧАНИЕ: Используйте сухие ветоши для того чтобы во
избежание электрошок.

Reinigen  Sie  den  Transporteur  und  den  Greiferbereich  mit
dem Flusenpinsel.

Der  Greifer treiber  muß  wie  ein  Halbmond  an  der  linken
Seite stehen.
Halten Sie den Greifer an dem zentralen Stift, und setzen Sie
ihn so ein, daß er wie ein Halbmond auf der rechten Seite liegt.
Legen Sie den Greiferbahndeckel auf.
Drücken Sie die Halterungen wieder zu.

Halten  Sie  die  Maschine  und  den  Fußanlasser  nach  dem
Gebrauch sauber. Benutzen Sie ein trockenes Tuch, um Staub
und Flusen von der Maschine und dem Anlasser zu entfernen

.

Bringen Sie die Nadel in die höchste Stellung.

Nehmen Sie das Spulengehäuse aus dem Greifer.
Drücken Sie die beiden Halterungen nach außen.
Nehmen Sie den Greifer und den Greiferbahndeckel heraus.

1.
2.
3.
4.
5.

6.

7.

8.
9.

1.
2.
3.
4.
5.

6.

7.

8.
9.

ACHTUNG:  Geben  Sie  einen  Tropfen  Nдhmaschinenцl  auf  den
zentralen Stift des Greifers und den Greifertreiber;siehe Pfeile.

A C H T U N G :   B e n u t z e n   s i e   e i n   t r o c k e n e s   Tu c h ,   u m   e i n e n
elektrischen Schock zu vermeiden.

Clean the feed dogs and shuttle area with the lint
brush.

Be  sure  the  shuttle  race  forms  a  half  moon  on
the left side of the machine.
Holding the shuttle by its center pin, replace it so
as to form a half moon on the right side.
Slide the shuttle race cover back into position.
Snap the shuttle keepers back into position.

A f t e r   u s i n g ,   k e e p   s e w i n g   m a c h i n e   a n d   f o o t
controller  clean.  Use  dry  rags  to  remove  dust  from
the sewing machine and foot controller.

Raise the needle to its highest position.
Remove the bobbin case from the shuttle.
Push aside the two shuttle race cover and shuttle.
Remove the shuttle race cover and shuttle.

1.
2.
3.
4.
5.

6.

7.

8.
9.

NOTE: Put a drop of sewing machine oil on the center pin
of the shuttle and shuttle race as indicated by the arrows.

NOTE: Use dry rags to avoid electrical shock.

Челнок
Greifer
Shuttle

Корпус хода челнока
Greifertreiber
Shuttle race

Держатель челнока
Halterung(en)
Shuttle keeper

Транспортер
Transporteur
Feed dogs

Крышка корпуса хода челнока
Greiferbahndeckel
Shuttle race cover

Шпульный колпачок
Spulengehäuse
Bobbin case

Cleaning the sewing machine and foot controller

Очищать швейную машину и регулятор ноги

Säuberung von Nähmaschine und Fußanlasser
