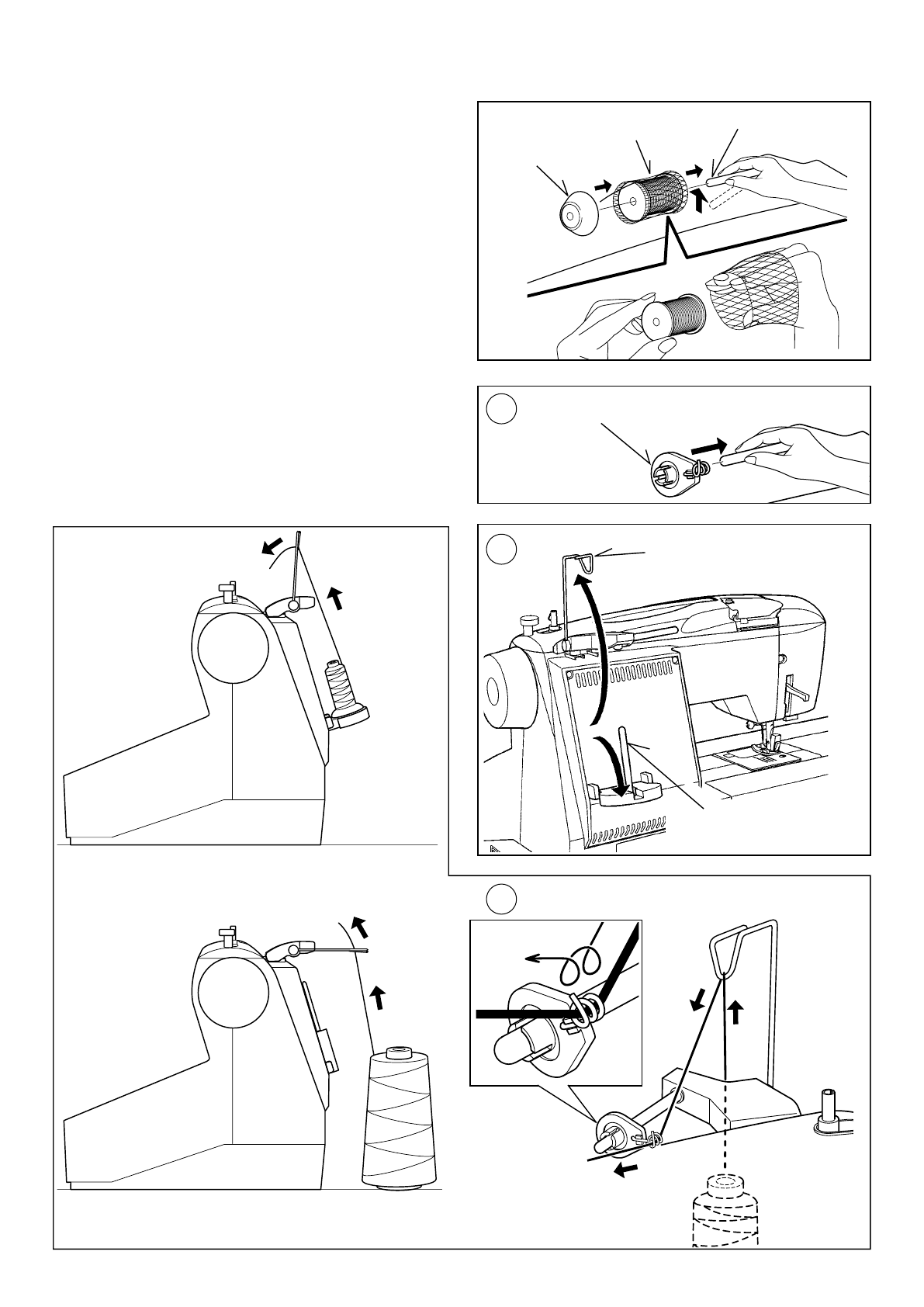

КАТУШЕЧНЫЕ ОСИ
ГОРИЗОНТАЛЬНАЯ КАТУШЕЧНАЯ ОСЬ
для нормальной катушки с нитками

Н а д е н ьте  н а  к ат у ш еч н у ю  о с ь  н и точ н у ю  с ет к у,  ч то б ы

обеспечить плавный сход нити.

Наденьте  к ат ушку  на  к ат ушечную  ось  и  закрепите  ее

катушечным колпачком.

ВЕРТИКАЛЬНЫЙ КАТУШЕЧНЫЙ

СТЕРЖЕНЬ ДЛЯ БОЛЬШОЙ

КАТУШКИ НИТОК

 1.  Р а з м е с т и т е   с ъ е м н ы й   н и т е н а п р а в и т е л ь   н а

горизонтальном  катушечном  стержне  на  показано  на

рисунке (Кроме модели 640).

2.  Опустите вниз катушечный стержень и поднимите вверх

стержень с нитенаправителем.

3.  Разместите  к атушку  ниток  на  к атушечном  стержне.

Пропустите  нить  через  стержень  с  нитенаправителем,

з а т е м  ч е р е з  с ъ е м н ы й  н и т е н а п р а в и т ел ь  и  д а л е е

заправьте машину нитью, как показано на рисунке.

Съемный нитенаправитель (Кроме Модель 640)

1

2

3

Стержень с

нитенаправителем

Вертикальная

катушечная ось

Для большой катушки с нитками

Для особенно большой катушки с нитками

Колпачок

катушечной

оси

Катушка

Катушечная ось
