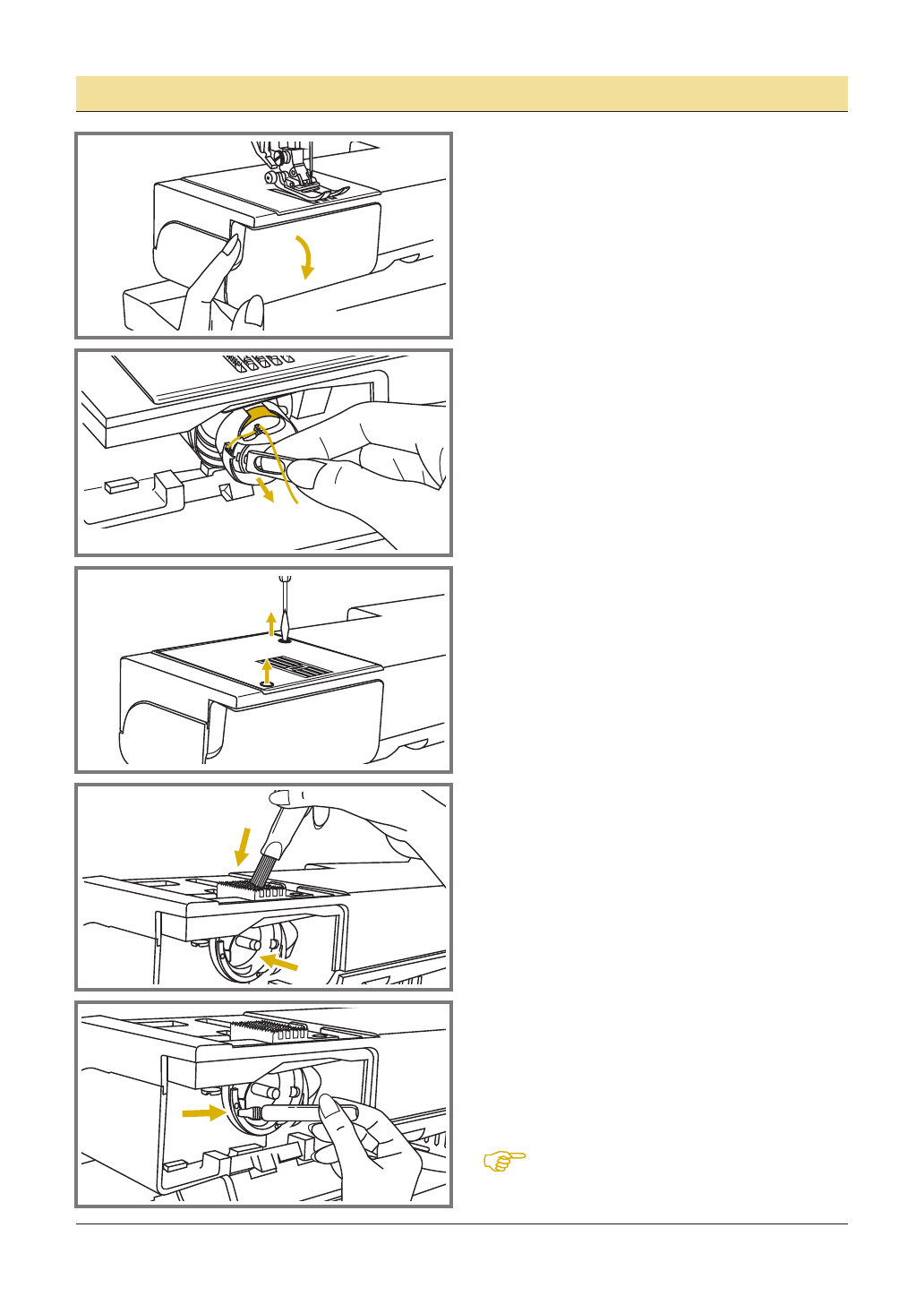

2

. О т к р о й те   п е р ед н ю ю   ч а с т ь   п р ед м ет н о го

столика, чтобы достать шпульный колпачок.

3.

Держась  за  пластину  шпульного  колпачка,
аккуратно  достаньте  его  вместе  со  шпулькой
из челночного устройства.

4

. Снимите  прижимную  лапку.  Открутите  винты

фиксации  игольной  пластины  и  снимите
игольную пластину.

5.

П о ч и с т и т е   к и с т о ч к о й   з у бч и к и   н и ж н е г о
транспортера   тк ани,   детали   механизма
челночного  устройства  и  протрите  их  сухой
мягкой тканью.

6.

Смажьте  челночное  устройство  в  местах,
у к а з а н н ы х   н а   р и с у н к е .   Ре к о м е н д у ет с я
смазывать   чел ночное   устройство   через
каждые  15  -  20  часов  работы.  После  чистки  и
смазки   установите   на   место   шпульный
колпачок со шпулькой. Обязательно проверьте
правильность установки.
Далее установите игольную пластину, вставьте
шпульку, поставьте прижимную лапку на место
и можете продолжать работать.

П р и м е ч а н и е :

О б я з а т е л ь н о

используйте  только  качественное
машинное масло!

3

6

5

4

9

9
