Руководство по эксплуатации

www.zubr.ru

www.zubr.ru

Шуруповерт сетевой универсальный

|

  |

4

5

Инструкции

по применению

Устройство

1

Кнопка фиксации включения

2

Ремень

3

Выключатель

4

Переключатель реверса

5

Держатель бит

6

Наконечник-ограничитель

7

Клипса крепления

Подготовка к работе

Установите  (только  для  ЗСШ-550-45),  при  необ

-

ходимости,  ремень

2

,  для  чего  пропустите  концы

ремня в отверстия в рукоятке и скрепите липучкой.
В  зависимости  от  типа  применяемых  крепежных

изделий, установите в держатель

5

 соответствую-

щую  биту  (в  комплект  поставки  не  входит).  Маг

-

нитный патрон надежно удержит биту при любом

наклоне инструмента.

НИ  В  КОЕМ  СЛУЧАЕ  не  используйте  инстру

-

мент  с  видимыми  механическими  повреж

-

дениями.  Не  применяйте  принадлежности,

которые не соответствуют техническим харак

-

теристикам  данного  изделия.  Не  превышайте

указанных  максимальных  значений  диамет-

ров для крепежных изделий.

В  зависимости  от  предстоящей  работы  (закру

-

чивания/выкручивания), установите переключа

-

тель реверса

4

 в одно из следующих положений

(при взгляде сзади):

`

вправо  –  вращение  против  часовой  стрелки

(на отворачивание);

`

влево – вращение по часовой стрелке

(на заворачивание).

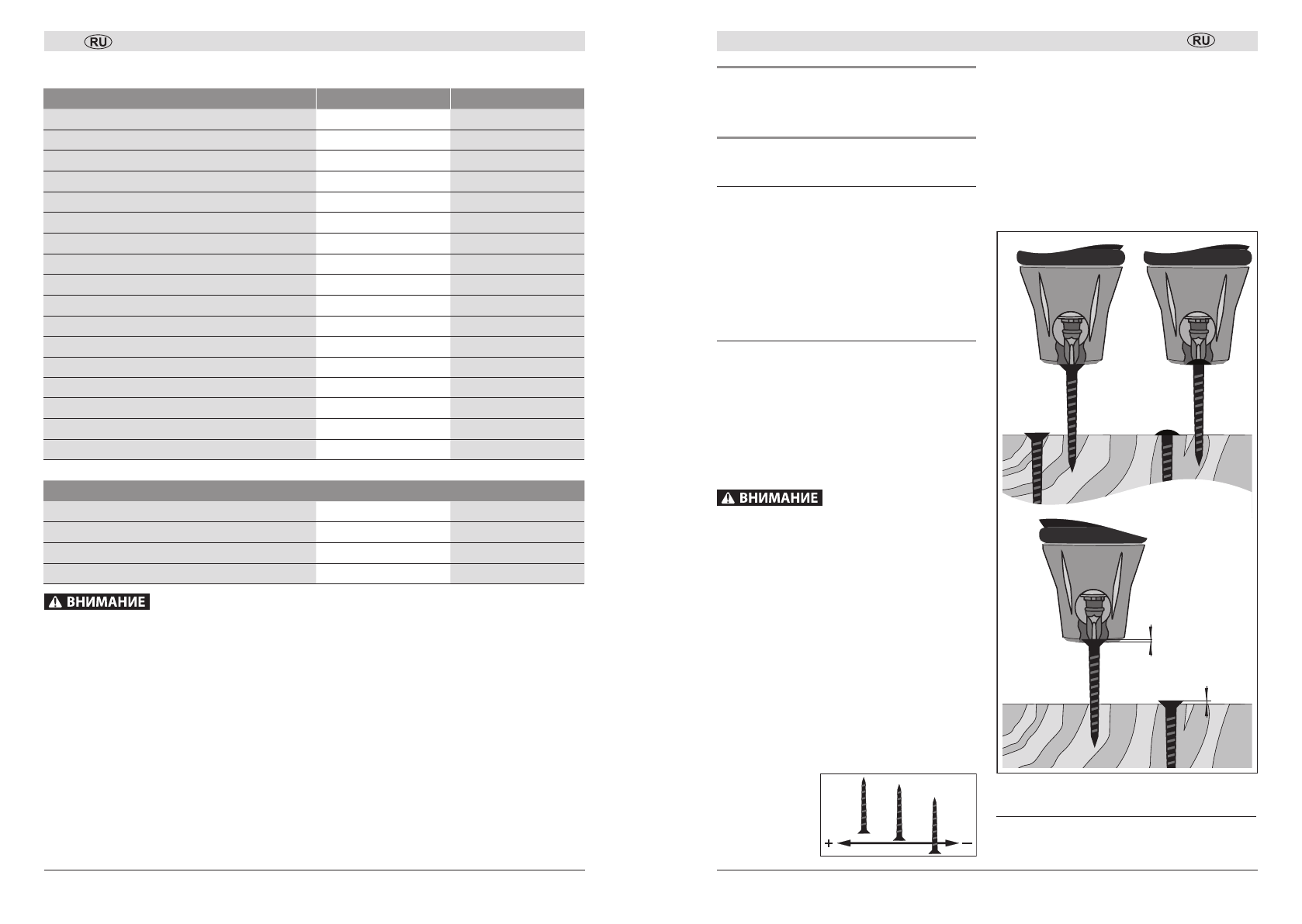

В зависимости от типа и толщины материала,

в который предстоит заворачивать крепежное

изделие, устано

-

вите ограничите

-

лем

6

 необхо

-

димую глубину

заворачивания

в соответствии

с рисунком.

Регулировка глубины осуществляется

следующим образом:

`

вращение в направлении «+» увеличивает

глубину заворачивания;

`

вращение в направлении «-» уменьшает

глубину заворачивания.

Примечание!

 В общем случае, для заворачива

-

ния  крепежа  (винт,  саморез,  болт)  необходимо

установить регулятор так, чтобы его срез был на

одной линии с уровнем, до которого необходимо

завернуть крепеж.

3,45

3,45

Порядок работы

Вставьте  вилку  кабеля  в  розетку.  Установите  на

конец биты заворачиваемое крепежное изделие.

Убедитесь, что на изделии и комплекте деталей отсутствуют повреждения, которые могли

возникнуть при транспортировании.

Технические характеристики

Артикул

ЗСШ-550-45

ЗСШ-730-45

Номинальное напряжение питания, В

220

220

Частота, Гц

50

50

Номинальная потребляемая мощность, Вт

550

730

Частота вращения, об/мин

0 – 4500

0 – 4500

Патрон

HEX ¼’’

HEX ¼’’

Максимальный диаметр заворачиваемого шурупа, мм

6

8

Диапазон регулировки глубины заворачивания, мм

0 – 15

0 – 11

Реверс

есть

есть

Магнитный патрон

есть

есть

Ремень крепления

есть

–

Клипса крепления на пояс

есть

есть

Уровень звуковой мощности (к=3), дБ

92

96

Уровень звукового давления (к=3), дБ

81

85

Среднеквадратичное виброускорение (к=1.5), м/с

2

9.1

2.5

Класс безопасности по ГОСТ 12.2.007.0-75

II класс

II класс

Масса, кг

1,5

1,8

Срок службы, лет

5

5

Комплект поставки

Шуруповерт сетевой

1 шт.

1 шт.

Ремень крепления

1 шт.

–

Инструкции по безопасности

1 экз.

1 экз.

Руководство по эксплуатации

1 экз.

1 экз.
