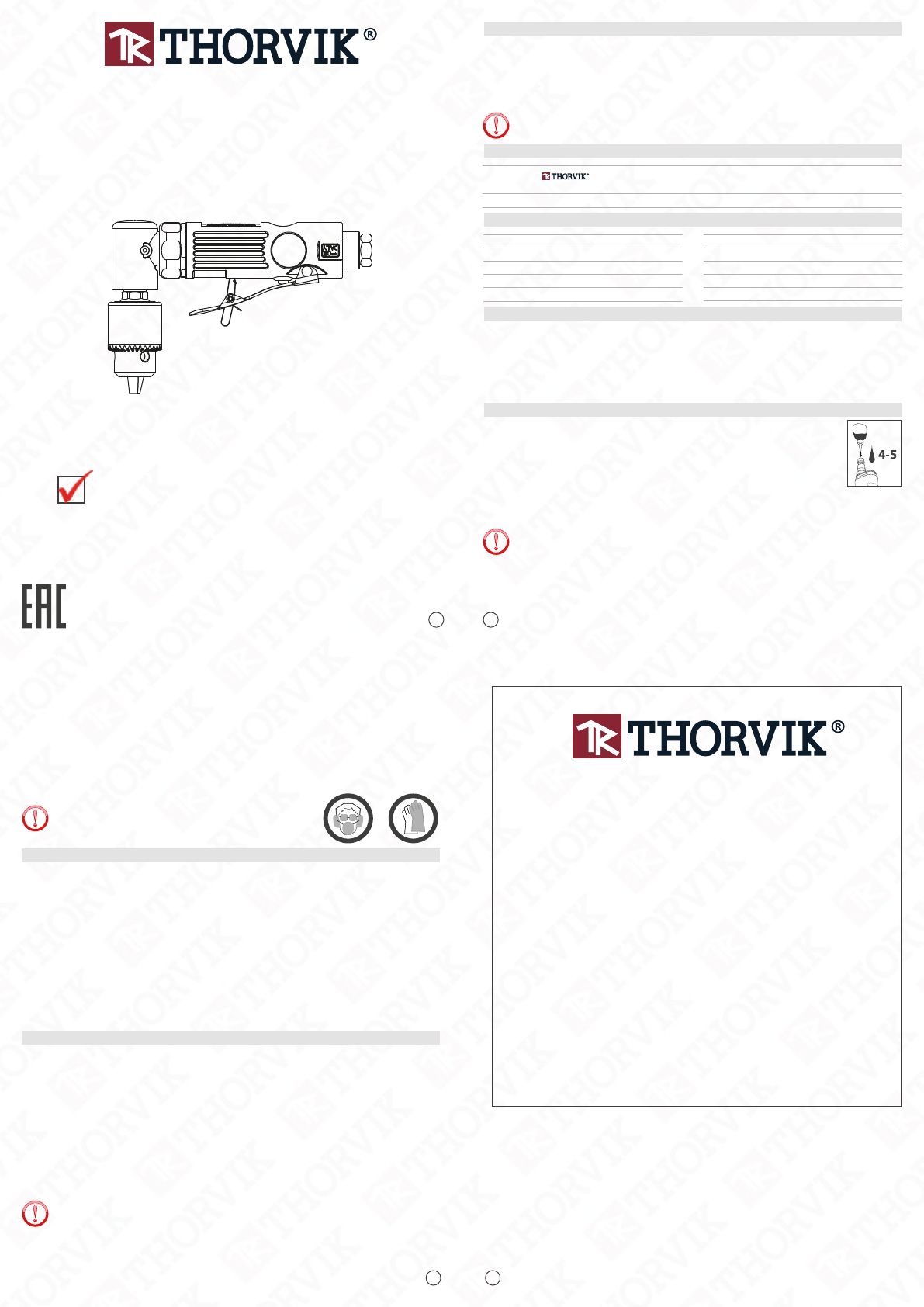

ПАСПОРТ
ДРЕЛЬ ПНЕВМАТИЧЕСКАЯ УГЛОВАЯ
2
3
4
ГАРАНТИЙНЫЙ ТАЛОН
ДРЕЛЬ ПНЕВМАТИЧЕСКАЯ УГЛОВАЯ
Артикул и наименование изделия__________________
Дата реализации____________________
Наименование торговой организации___________________________________
М.П.
Комплектация проверена, гарантийные условия понятны
Покупатель:_____________________________________
Продавец:_______________________________________
Производитель: «WUFU AIR TOOLS»,No.100 Fugang Road, Shangma Industrial Zone,
Shitang Town, Wenling City Zhejiang, China
«WUFU AIR TOOLS»,100 Фуганг Роад, Шангма Индастриал Зон,
Шитанг Таун, Венлинг Сити, Чжецзян, КНР
Импортер: ООО «ИНСТРУМ», 125438, город Москва,
улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978
AAD1500 Дрель пневматическая угловая 15000 об/мин.,
патрон 1-10 мм с ключом
1.
Общие сведения и назначение
Пневматические дрели THORVIK
®
предназначены для выполнения работ по обработке
отверстий в мастерских, оборудованных воздушной магистралью с давлением воздуха
не ниже 6 атм. или компрессором такой же мощности и соответствующей производи-
тельностью, персоналом, имеющим соответствующую квалификацию, знакомым с пра-
вилами ТБ, условиями эксплуатации и навыками работы с пневмомеханическим инстру-
ментом.
Для нормальной работы пневматических дрелей THORVIK
®
воздушная магистраль должна
быть снабжена осушителем воздуха, фильтром-влагоотделителем и лубрикатором.
2.
Спецификация
52640
Код
№
Наименование
AAD1500
Дрель пневматическая угловая 15000 об/мин, патрон 1-10 мм с ключом
4.
Комплектация
4.1
Дрель пневматическая угловая....................................................................1 шт.
4.2
Ключ для зажимного патрона.......................................................................1 шт.
4.3
Штуцер быстросъемного соединения 1/4’’DR.............................................1 шт.
4.4
Краткая инструкция на русском языке.........................................................1 шт.
4.5
Гарантийный талон .......................................................................................1 шт.
5.
Инструкция по эксплуатации
Перед началом работы необходимо прикрутить штуцер для последующего
присоединения к пневмомагистрали и произвести смазку изделия. Для этого
нанесите 4-5 капель лубрикаторного масла во внутрь изделия через штуцер
подачи воздуха. Продуйте соединительный шланг сильным напором воздуха
для удаления конденсата, подсоедините инструмент к воздушному шлангу,
установите нужное давление в магистрали на входе (не более 6,3 атм.
(кгс/см²) при включенном инструменте), при работе с шлангом длинной более 8 м.
давление в магистрали можно увеличить.
Закрепите необходимый инструмент в трехкулачковом патроне дрели с помощью специаль-
ного патронного ключа. Клавиша пуска позволяет включать и выключать инструмент и не
имеет фиксированного включенного положения.
Используйте только специализированное лубрикаторное масло для пневматического инструмента
(напр. ТМ FillInn
®
FL103). Использование других видов масла может повлечь ухудшение рабочих
характеристик или поломку пневматической дрели.
При работе обязательно использовать средства защиты органов
зрения и слуха.
Во время работы необходимо следить за положением инструмента относительно оси
обрабатываемого отверстия – несоблюдение соосности приводит к усилению вибрации,
снижению производительности и сокращению ресурса машины. Периодически проверяй-
те плотность затяжки резьбовых соединений на корпусе машины – их ослабление не
допускается. Следует предохранять инструмент от механических воздействий так как это
может привести к неисправностям или отказу.
По окончании работы перекройте давление в магистрали, снимите оснастку, отсоедините
инструмент от шланга, очистите инструмент от загрязнений, произведите смазку частей
инструмента через штуцер подачи воздуха.
6.
Транспортировка и хранение
Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-
ствии с правилами перевозок, действующими для каждого вида транспорта.
Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом
не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-
ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах
должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения
во время движения.
Храните инструмент в сухом, хорошо проветриваемом помещении. Для длительного
хранения инструмента необходимо провести его консервацию: смазать тонким слоем
масла корпус, упаковать в штатную коробку.
Хранение необходимо осуществлять при температуре окружающей среды от 0 до +40 °С
и относительной влажности воздуха не более 80 % в месте, недоступном для детей.
Срок хранения не ограничен.
7.
Гарантийные обязательства
Производитель гарантирует бесперебойную работу изделия в течение 12 месяцев с начала
эксплуатации при условии соблюдения пользователем правил применения, обслуживания
и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на
материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-
тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-
смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил
эксплуатации, применения и хранения, выявленное гарантийными службами производи-
теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и
наличие механических повреждений, признаков самостоятельного ремонта или изменения
конструкции изделия дает право сервисной службе производителя на отказ от гарантийного
обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-
сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.
Ремонт и гарантийное обслуживание изделия производится только в сертифицированных
сервисных центрах THORVIK
®
.
3.
Технические характеристики
Частота свободного вращения, об/мин.
Расход воздуха, средний, л.
Давление в магистрали, max, атм.
15000
113
6.3
Диаметр шланга, мм
10
Патрон, рабочий диапазон, мм
1-10
Штуцер подключения, дюйм
Размер (длина), мм
1/4
170
Вес, кг
0.64
Механизм привода
планетарный
Направление выхлопа
Заднее
