Класс защиты от поражения эл. током

II

3. Комплектность

 Таблица 2

Наименование

Кол-во, шт

Дрель аккумуляторная

1

Зарядное устройство

1

Аккумуляторная батарея

2

Упаковка

1

Инструкция

1

3. Устройство и принцип работы

Особенностью  новой  серии  дрелей-шуруповертов  является  бесщеточный  двигатель  нового  поколения.

Двигатели  этой  серии  имеют  преимущество  перед  электрическими  двигателями,  оснащенными  якорны-

ми  узлами,  в  более  высоком  КПД,  низком  потреблении  электрической  энергии  и  отличаются  малыми

габаритами/весом.
3.1.  В  корпусе  дрели  размещены:  разъем  для  подключения  аккумуляторной  батареи,  реверсивный  вы-

ключатель,  бесщёточный  электродвигатель,  планетарный  двухступенчатый  редуктор,  регулятор  крутя-

щего  момента,  шпиндель.  На  шпиндель  посредством  резьбового  соединения  установлен  быстрозажим-

ной  сверлильный  патрон.  Для  предотвращения  отворачивания  патрон  фиксируется  внутри  винтом  с  ле-

вой  резьбой.  В  передней  части  дрели  имеется  устройство  регулировки  крутящего  момента.  В  комплект

входит зарядное устройство.
3.2. Питание дрели осуществляется постоянным током от литий-ионного аккумулятора.
3.3. При нажатии на клавишу выключателя  происходит включение электродвигателя. Крутящий момент

от электродвигателя передается через планетарный редуктор на шпиндель дрели.
3.4.  Изменение  направления  вращения  шпинделя  осуществляется  только  при  полной  остановке  электро-

двигателя с помощью переключателя реверса.
3.5.  Регулировка  крутящего  момента  осуществляется  путем  поворота  колпака  регулятора  крутящего

момента в передней части дрели в нужное положение.
3.6.  Выбор  скоростного  режима  производится  путём  установки  переключателя  скорости  в  нужное  поло-

жение

3.6. Внешний вид дрели  показан на рисунке

  1.

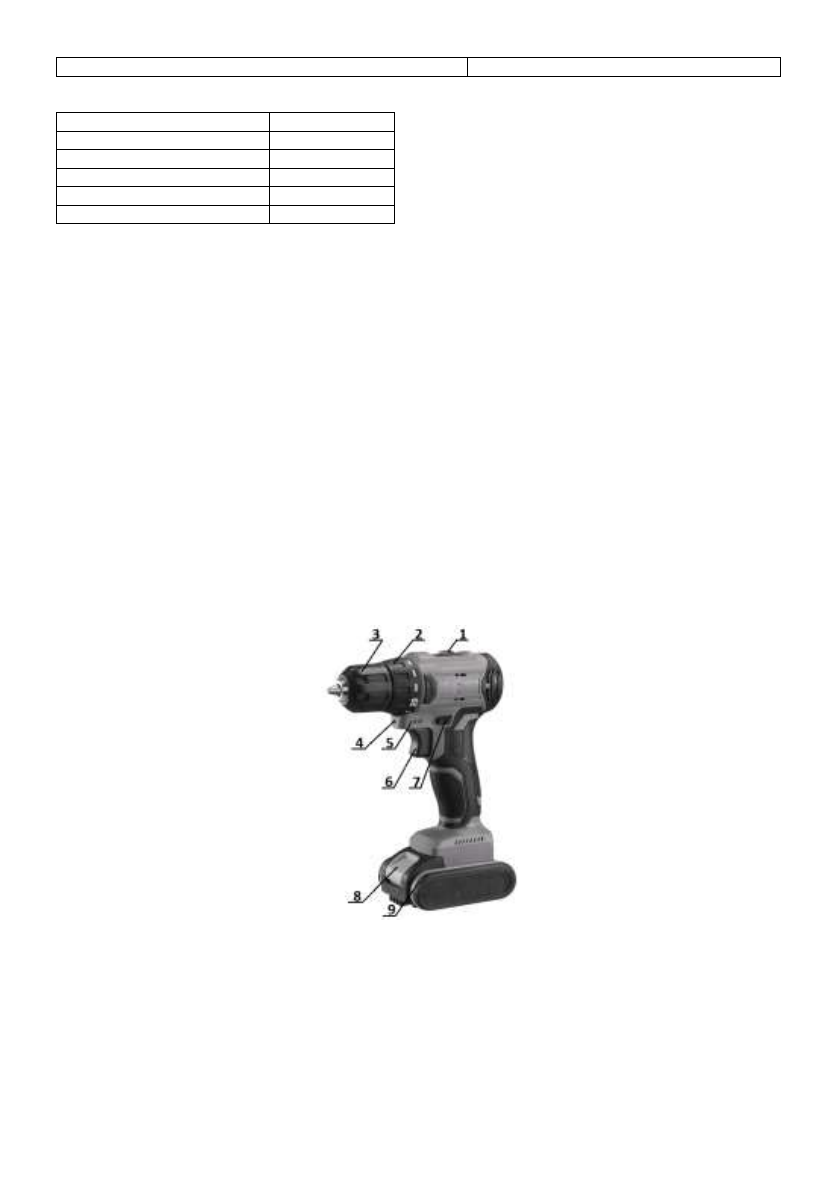

Рис. 1 Общий вид дрели

1-переключатель  скорости  2-регулятор  крутящего  момента;  3-патрон;  4-светодиод    подсветки  рабочей

зоны; 5-индикатор состояния батареи; 6-выключатель; 7-пеключатель реверса; 8-фиксатор аккумулятора;
9-аккумулятор.


5. Меры безопасности

5.1. При работе с дрелью необходимо соблюдать меры безопасности, изложенные в настоящей инструк-

ции, а также выполнять следующие правила:
-к работе с дрелью допускаются лица, ознакомленные с данной инструкцией;
-при работе необходимо пользоваться средствами защиты: защитными очками;
-исключить возможность захвата спецодежды и волос подвижными деталями дрели;

-дрель использовать только по назначению;
