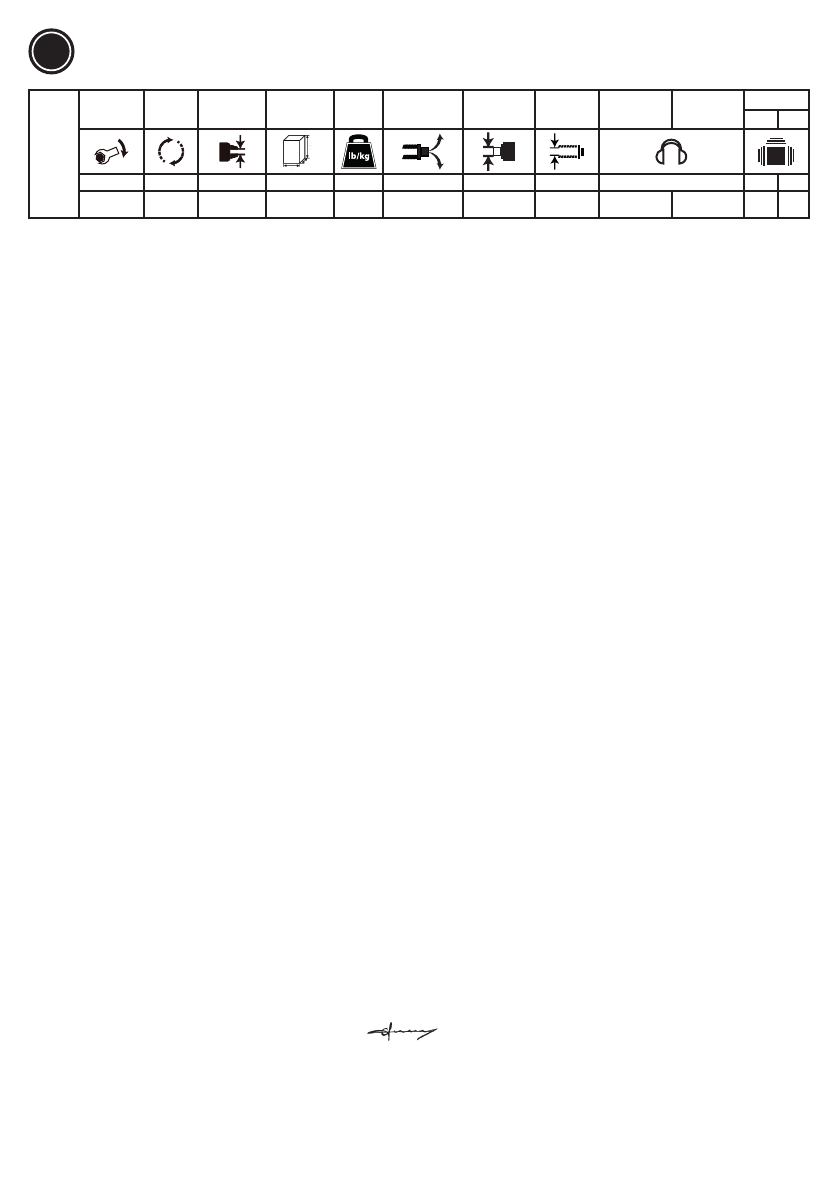

1.Технические характеристики

Модель

крутящий

момент

стопорения

Скорость

свободного

хода

размер

патрона

Габаритные

размеры

LxWxH

Вес

Расход воздуха

Средний

Впуск воздуха

Внутренний

диаметр

шланга

Звуковое

давление

L

pA

Мощность

звука

L

wA

Вибрация

a

hd

K

L

W

H

1

2

3

4

5

6

7

8

9

10

11

[ft.lbs]

[Н*м]

[rpm]

[дюйм]

[мм]

[дюйм]

[мм]

[lb]

[кг]

[SCFM]

[Nl/s]

[дюйм]

[inch]

[мм]

[дБ(A)]

[дБ(A)]

[м/с²] [м/с²]

макс. давление 6,3 бар (90 фунт/кв. дюйм)

a

h

 : Уровень вибрации,

k

 Неизвестно ;

L

pA

 Звуковое давление dB(A),

K

pA

=

 K

WA

 = 3 dB Неизвестно.

Заявленные шумовые и вибрационные характеристики

 (ISO 15744 and ISO 28927-5)

Все  значения  являются  действительными  на  дату  настоящей  публикации.  Для  получения  дополнительной  информации,  пожалуйста,  посетите  веб-

сайт www.ср.com.

Эти  заявленные  параметры,  полученные  при  испытаниях  в  лабораторных  условиях  согласно  указанным  стандартам,  пригодны  для  сравнения  с

заявленными характеристиками других инструментов, тестированных по тем же стандартам. Заявленные параметры не пригодны для использования

в  оценках  риска,  а  параметры,  измеренные  на  индивидуальных  рабочих  местах,  могут  иметь  более  высокие  значения.  Фактические  параметры

воздействия и риск причинения вреда отдельным лицам носят индивидуальный характер и зависят от приемов работы, обрабатываемой заготовки и

особенностей рабочего места, а также от длительности воздействия и физического состояния пользователя. Наша компания, RODCRAFT PNEUMATIC

TOOLS, не несет ответственности за последствия использования заявленных параметров вместо параметров, отражающих фактическое воздействие,

в оценке риска в ситуации, которая создается на индивидуальном рабочем месте и которая находится вне нашего контроля. При неправильной работе

с этим инструментом он может вызвать вибрационный синдром кисти руки. Указания ЕС по снижению вибрационного синдрома кисти рук можно найти

на  www.pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf.  Мы  рекомендуем  программу  контроля  состояния  здоровья,

которая  обеспечивает  раннее  обнаружение  симптомов  вредного  воздействия  шума  и  вибрации,  позволяя  своевременно  пересмотреть  процедуры

руководства работами, чтобы предотвратить ухудшение здоровья в будущем.

2. Тип(ы) оборудования

•

Этот продукт предназначен для сверления или развертывания отверстий. Другое использование запрещено. Для профессионального применения.

•

Пожалуйста, внимательно прочтите инструкцию перед запуском инструмента.

3. Работа

•

Подключите устройство так, как показано на Рис. 01.

•

Правильно установите насадки и приспособления.

•

Чтобы использовать инструмент в противоположном направлении вращения, надавите рычаг (В) в направлении реверса, как показывает знак.

•

Для включения устройства просто нажмите на курок (А). Скорость вращения увеличивается сообразно нажиму на курке. Отпустите курок для

остановки.

•

Для момента затяжки более 10 Нм рекомендуется пользоваться боковой ручкой.

4. Смазка

мотор

Сцепление

•

Используйте масленку для пневмолиний с маслом SAE # 10, настроенную на две капли в минуту. Если нет возможности

использовать масленку для пневмолиний, добавляйте во впуск масло для пневмодвигателей один раз в день.

•

Используйте

Mobilux EP-2

Moly или равна

смазки.

5. Инструкция по техническому обслуживанию

•

Соблюдайте национальные нормы защиты окружающей среды для безопасного обращения и утилизации всех компонентов.

•

Техническое обслуживание и ремонтные работы должны выполняться квалифицированным персоналом с использованием только оригинальных

запасных частей. Обратитесь к производителю или к ближайшему авторизованному дилеру по вопросам технического обслуживания и когда

потребуются запасные части.

•

Всегда проверяйте отключение инструмента от источника энергии, чтобы избежать случайного включения.

•

Разбирайте и проверяйте инструмент каждые 3 месяца при ежедневном его использовании. Заменяйте поврежденные и изношенные части.

•

Чтобы сократить время простоя до минимума, рекомендуются следующие комплекты для технического обслуживания :

Набор для настройки

: См. список запчастей

6. Утилизация

•

Утилизация данного оборудования должна соответствовать законодательству соответствующей страны.

•

Все поврежденные, сильно изношенные или неправильно работающие УСТРОЙСТВА ДОЛЖНЫ БЫТЬ ВЫВЕДЕНЫ ИЗ ЭКСПЛУАТАЦИИ.

•

Ремонт только персоналом технического обслуживания.

7. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Мы:

Rodcraft Customer Center Langemarckstr.35 bis 45141 Essen- Germany

Тип(ы) оборудования:

Сверлильное оборудование серии

Заявляем, что продукция:

RC4550

Serial Number:

001-999

Происхождение продукта :

Taiwan

соответствует требованиям директив Европейского Совета относительно законодательств стран-участниц по: "Машинному оборудованию"

2006/42/EC (17/05/2006)

применяемые согласованные нормы:

EN ISO 11148-3:2012

Фамилия и должность составителя :

Pascal Roussy(R&D Manager)

Место и дата :

Saint-Herblain,

12/2016

Технический документ доступен в главном офисе Европейского Союза. Pascal Roussy  R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain

- France

Исходные инструкции на английском языке. Инструкции на других языках являются переводом исходных инструкций.

Copyright 2016, RODCRAFT

Все права защищены. Всякое несанкционированное использование или копирование всего или части настоящего документа запрещается. Этот запрет распространяется в

частности на товарные знаки, обозначения моделей, каталожные номера и чертежи. Используйте только утвержденные детали. На любые повреждения или неисправности

из-за применения неавторизованных деталей не распространяется действие гарантии или обязательства ответственности за продукцию.

Оригинальная инструкция по эксплуатации

RU

русский язык (Russian)

RC4550

Сверлильное оборудование серии
