4. КОМПЛЕКТНОСТЬ ПОСТАВКИ.

 ВНИМАНИЕ! Данные модели шуруповёртов поставляются без аккумулятора и

зарядного устройства. Эти позиции приобретаются отдельно.

В комплект поставки шуруповертов входят:

•

Металлическая скоба- 1шт.;

•

Двухсторонняя бита- 1шт.;

•

Инструкция по эксплуатации и техническому обслуживанию на русском языке -1шт.;

•

Коробка (упаковка)- 1шт.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

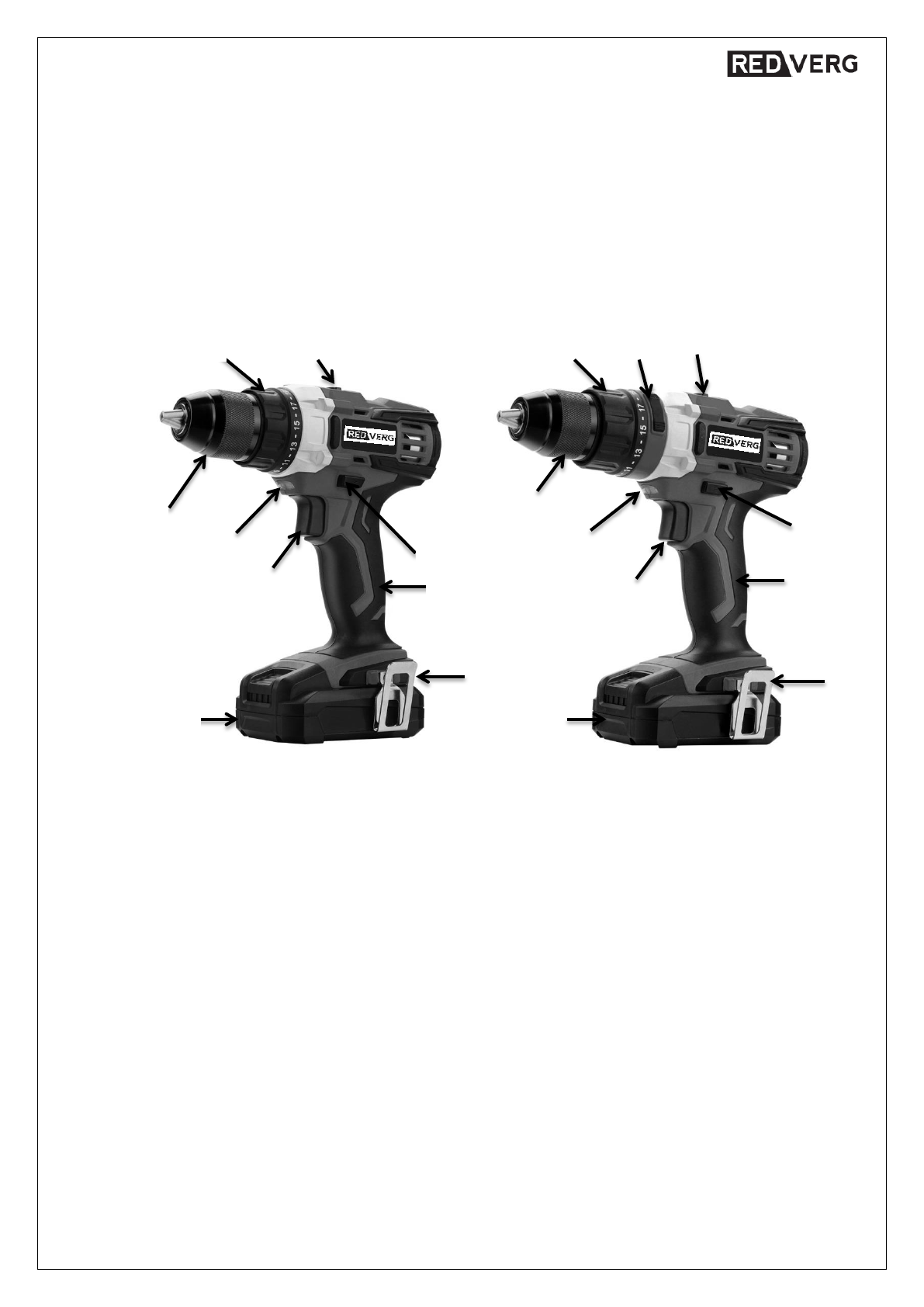

5.1. Общий вид шуруповёртов представлен на

рис. 1

:

1. Клавиша выключателя;

10. Li-ion аккумуляторная батарея 18В

2. LED подсветка;

(не входит в комплект изделия);

3. Патрон БЗП (цельнометаллический);

11. Муфта переключения режимов

4. Муфта регулировки крутящего момента;    (Сверление-Заворачивание шурупов-Удар

5. Переключатель скоростей;

для модели RD-ISD18VС).

6. Индикатор уровня зарядки АКБ;

7. Переключатель Реверса;

8. Обрезиненная рукоятка;

9. Металлическая скоба;

5.2. Шуруповёрты состоят из корпуса с расположенными  в  нем  двигателем  постоянного

тока  и  планетарным редуктором, обеспечивающим задание предельного момента на

шпинделе с помощью регулируемой механической муфты

4 (рис.1)

. Нижняя часть

корпуса переходит в рукоятку

8

, в которой установлена клавиша выключателя

1

.Нижняя

часть рукоятки имеет разъём для присоединения аккумуляторной батареи

10

(не входит в

комплект изделия)

.

5.3. Аккумуляторная батарея

10

(не входит в комплект изделия)

устанавливается в разъём

плавным перемещением  вдоль  горизонтальной  оси   рукоятки по направляющим до

защёлкивания  фиксатора. Всегда вставляйте батарею полностью до щелчка. Если этого не
