4. КОМПЛЕКТНОСТЬ ПОСТАВКИ.
ВНИМАНИЕ!
М
одел
ь
шуруповёрт
а
RD-ISD18VС/BL
поставля
е
тся без
аккумулятора и зарядного устройства. Эти позиции приобретаются отдельно.
В комплект поставки шуруповертов входят:
•
Металлическая скоба- 1шт.;
Двухсторонняя бита- 1шт.;
•
Аккумулятор- 2шт.(только для модели
RD-ISD18V/BL
);
•
Зарядное устройство- 1шт.(только для модели
RD-ISD18V/BL
);
•
Инструкция по эксплуатации и техническому обслуживанию на русском языке -1шт.;
•
Пластиковый кейс- 1шт.(только для модели
RD-ISD18V/BL
);
•
Коробка (упаковка)-1шт.
(только для модели
RD-ISD18VС/BL
);
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

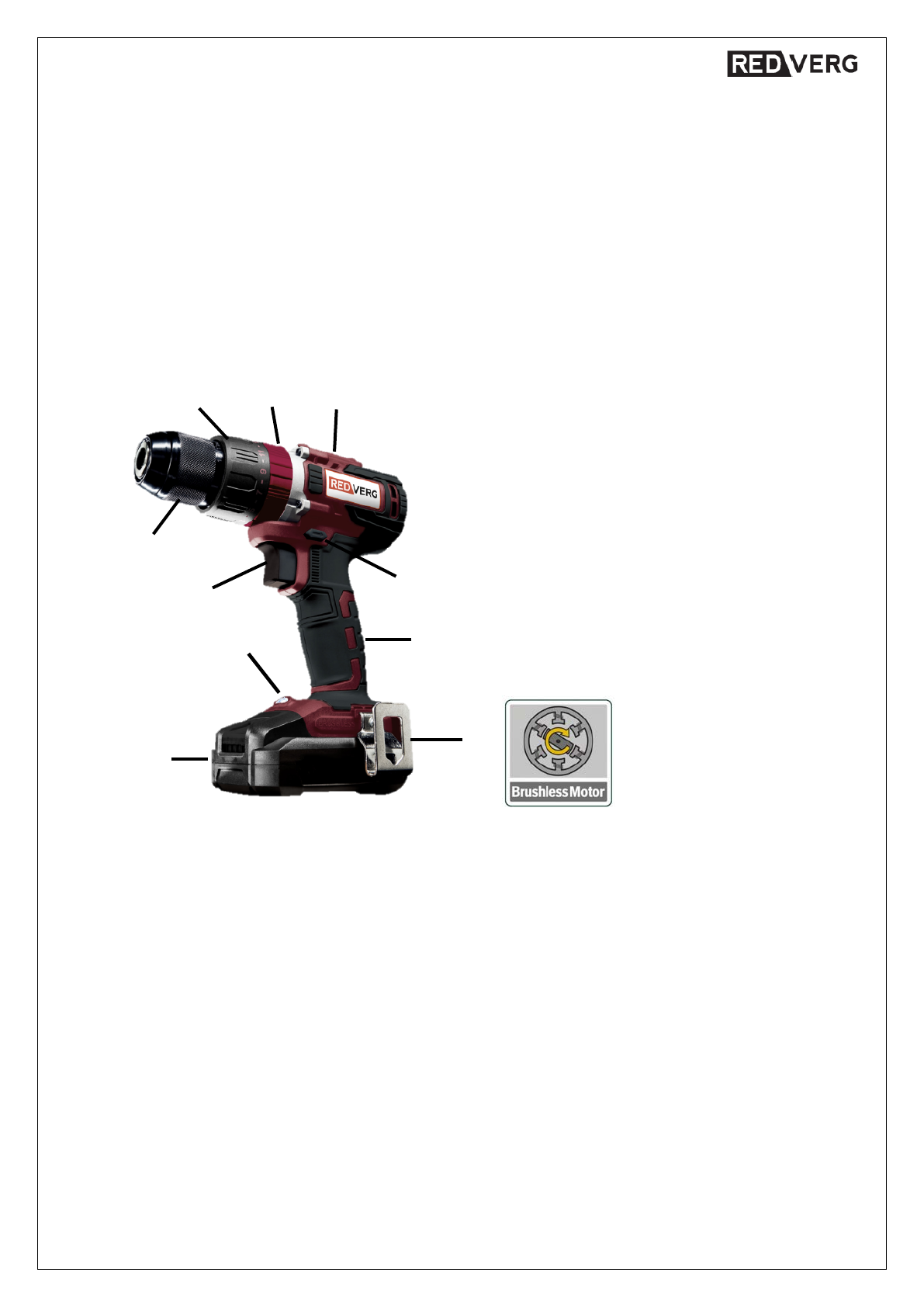

5.1. Общий вид шуруповёртов представлен на
рис. 1
:
5.2. Шуруповёрты состоят из корпуса с расположенными в нем двигателем постоянного
тока и планетарным редуктором, обеспечивающим задание предельного момента на
шпинделе с помощью регулируемой механической муфты
4 (рис.1)
. Нижняя часть
корпуса переходит в рукоятку
7
, в которой установлена клавиша выключателя
1
.Нижняя
часть рукоятки имеет разъём для присоединения аккумуляторной батареи
9
(не входит в
комплект
шуруповёрта
RD-ISD18VC/BL
)
.
5.3. Аккумуляторная батарея
9
(не входит в комплект
шуруповёрта
RD-ISD18VC/BL
)
устанавливается в разъём плавным перемещением вдоль горизонтальной оси рукоятки
по направляющим до защёлкивания фиксатора. Всегда вставляйте батарею полностью до
щелчка. Если этого не
сделать, батарея может неожиданно выпасть из инструмента и
повредится или причинить Вам или кому-либо около Вас травмы.
Не прилагайте усилий при вставке батареи. Если она вставляется с трудом, значит,
вставляется не правильно.
4
1
2
3
4
5
6
7
8
9
10
1.
Клавиша выключателя;
2.
LED подсветка;
3.
Патрон БЗП (цельнометаллический);
4.
Муфта регулировки крутящего момента;
5.
Переключатель скоростей;
6.
Переключатель реверса;
7.
Обрезиненная рукочтка;
8.
Металлическая скоба;
9.
Li-ion аккумуляторная батарея
18В/2,0Ач(только у модели
RD-ISD18V/BL
)
;
10.
Муфта переключения режимов (Сверление-
Заворачивание шурупов-Удар).
Рис.
1
Бесщёточный
электродвигатель
