14

ОПИСАНИЕ СБОРКИ И РАБОТЫ

Изменение направления вращения до пол-

ной остановки инструмента может привести

к его повреждению.

•  Если инструмент не используется, всегда

переводите рычаг реверсивного переключа-

теля в нейтральное положение.

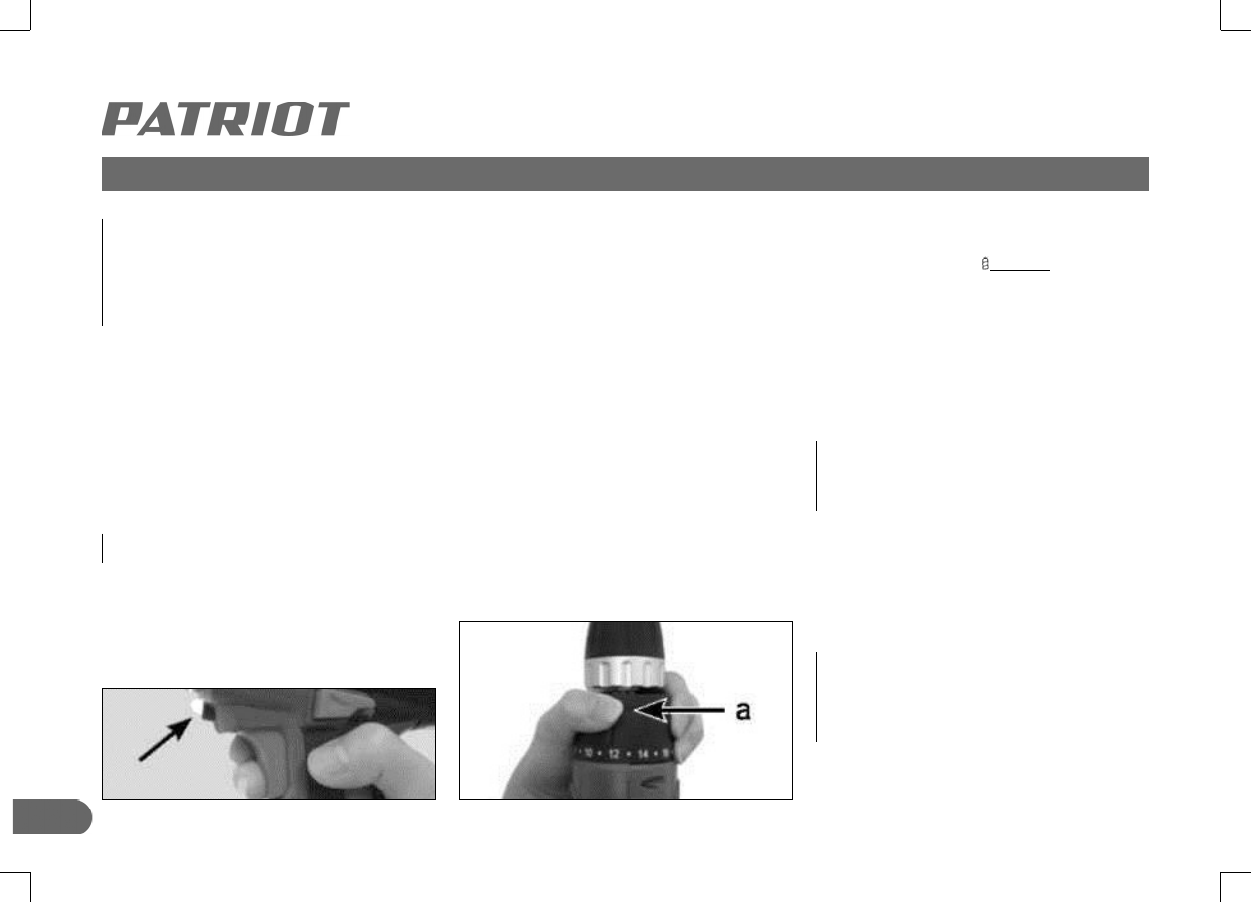

Включение передней лампы

Инструмент оснащен LED лампой (5 Рис.1).

Она расположена над кнопкой включения (рис.6).
Лампа загорается автоматически при нажатии на
кнопку включения.

Лампа предназначена для подсветки области

работы при закручивании или сверлении в труд-
нодоступных местах.

ВНИМАНИЕ!

Не допускайте прямого попадания света в глаза.

Примечание:

Используйте сухую ткань для очистки грязи

с линзы лампы. Следите за тем, чтобы не поца-

рапать линзу лампы, так как это может умень-

шить освещение.

Регулировка крутящего

момента затяжки

При использовании инструмента для закру-

чивания различных крепежных изделий есть воз-
можность регулировки крутящего момента за-
тяжки. Крутящий момент должен соответствовать
нагрузке при закручивании для эффективной
работы. Если крутящий момент будет слишком
большим, то можно повредить закручиваемую
деталь или биту.

Усилие затяжки может быть отрегулировано

на одно из 23 положений (18 для BR180h) путем
поворота регулировочного кольца («а» Рис.7)
так, чтобы одна из его градуировок совпала со
стрелкой на корпусе инструмента. Для настройки
минимального усилия затяжки совместите циф-
ру 1 с указателем, для настройки максимального
усилия затяжки - маркировку 23 (18 для BR180h)
с указателем. Муфта будет проскальзывать при

различных усилиях затяжки от 1 до 23 (18). Она
разработана таким образом, что не будет про-
скальзывать на отметке    «сверло». Для того, что-
бы определить усилие затяжки, соответствующее
выполняемой работе, перед выполнением рабо-
ты сначала закрутите пробный шуруп в материал
или в деталь из аналогичного материала.

Установка или снятие

отверточной биты или сверла

ВНИМАНИЕ!

Отключайте аккумулятор перед заменой оснастки,

чтобы избежать случайного включения и причине-

ния травмы.

Поверните втулку («с» Рис.8) против часовой

стрелки для открытия зажимных кулачков. Повер-
ните втулку «с» по часовой стрелке для затяжки
патрона.

ВНИМАНИЕ!

Не затягивайте оснастку в патроне, используя дви-

гатель инструмента. Рука, которой Вы при этом за-

жимаете патрон, может соскользнуть на оснастку,

что может привести к травме.

Для установки сверла или биты в патрон

(Рис.9) откройте зажимные кулачки на диаметр,
чуть больше диаметра используемой оснастки.

Рис. 6

Рис. 6

Рис. 7

Рис. 7
