ОПИСАНИЕ СБОРКИ И РАБОТЫ

•

Изменение направления вращения до полной

остановки инструмента может привести к его по-

вреждению.

•

Если инструмент не используется, всегда перево-

дите рычаг реверсивного переключателя в ней-

тральное положение.

Включение передней лам-

пы

Инструмент оснащен LED лампой (5 Рис.1).

Она расположена над кнопкой включения (рис.6).

Лампа загорается автоматически при нажатии на

кнопку включения.

Лампа предназначена для подсветки области

работы при закручивании или сверлении в труд-

нодоступных местах.

ВНИМАНИЕ!

Не допускайте прямого попадания света в глаза.

Примечание:

Используйте сухую ткань для очистки грязи

с линзы лампы. Следите за тем, чтобы не поца-

рапать линзу лампы, так как это может умень-

шить освещение.

Регулировка крутящего

момента затяжки

При использовании инструмента для закру-

чивания различных крепежных изделий есть воз-

можность регулировки крутящего момента за-

тяжки. Крутящий момент должен соответствовать

нагрузке при закручивании для эффективной

работы. Если крутящий момент будет слишком

большим, то можно повредить закручиваемую

деталь или биту.

Усилие затяжки может быть отрегулировано

на одно из 23 положений путем поворота регу-

лировочного кольца («а» Рис.7) так, чтобы одна

из его градуировок совпала со стрелкой на кор-

пусе инструмента. Для настройки минимального

усилия затяжки совместите цифру 1 с указате-

лем, для настройки максимального усилия за-

тяжки - маркировку 23 с указателем. Муфта будет

проскальзывать при различных усилиях затяжки

от 1 до 23. Она разработана таким образом, что

не будет проскальзывать на отметке    «сверло».

Для того, чтобы определить усилие затяжки, со-

ответствующее выполняемой работе, перед вы-

полнением работы сначала закрутите пробный

шуруп в материал или в деталь из аналогичного

материала.

Установка или снятие от-

верточной биты или сверла

ВНИМАНИЕ!

Отключайте аккумулятор перед заменой оснастки,

чтобы избежать случайного включения и причинения

травмы.

Поверните втулку («с» Рис.8) против часовой

стрелки для открытия зажимных кулачков. Повер-

ните втулку «с» по часовой стрелке для затяжки

патрона.

ВНИМАНИЕ:

Не затягивайте оснастку в патроне, используя двига-

тель инструмента. Рука, которой Вы при этом зажима-

ете патрон, может соскользнуть на оснастку, что может

привести к травме.

Для установки сверла или биты в патрон

(Рис.9) откройте зажимные кулачки на диаметр,

чуть больше диаметра используемой оснастки.

Вставьте сверло или биту в патрон. Вставлять ос-

настку следует не до упора, оставляя небольшой

зазор до дна патрона. С усилием затяните патрон,

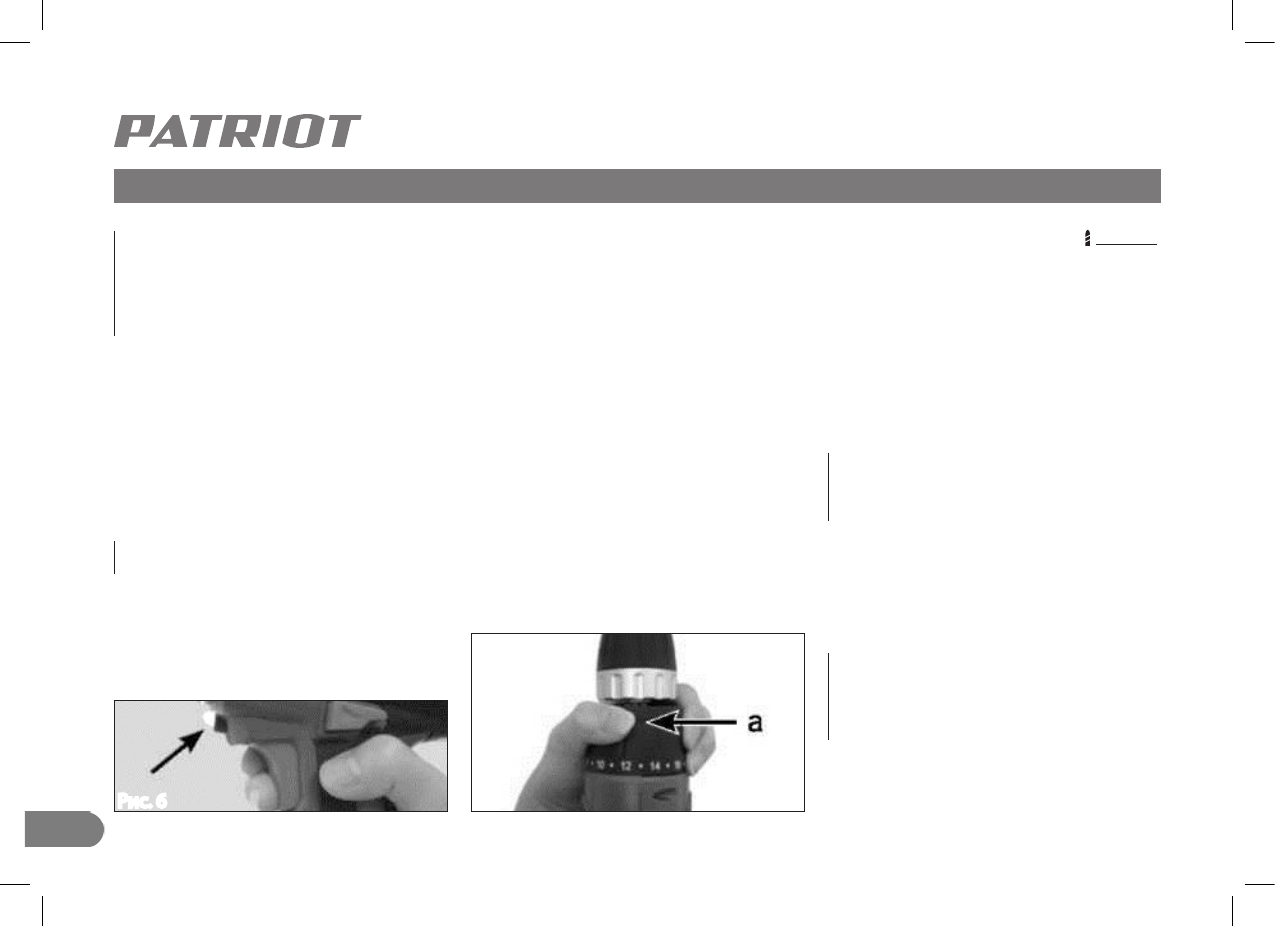

Рис. 6

Рис. 7
