7

ENGLISH

NOTE:

 If the driver bit is not inserted deep enough

into the sleeve, the sleeve will not return to its original

position and the driver bit will not be secured. In this

case, try re-inserting the bit according to the instruc-

tions above.

NOTE:

 When it is difficult to insert the driver bit, pull

the sleeve and insert it into the sleeve as far as it will

go.

NOTE:

 After inserting the driver bit, make sure that it

is firmly secured. If it comes out, do not use it.

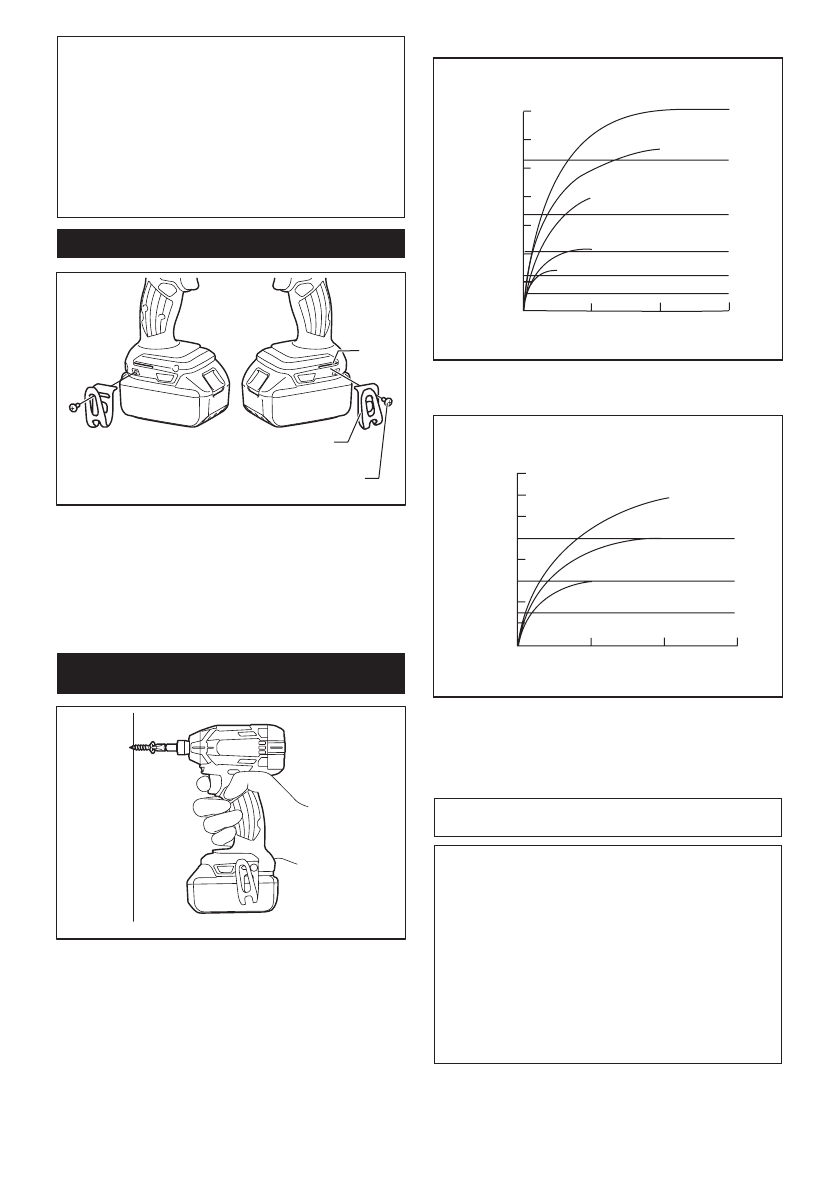

Installing hook

2

3

1

1. Groove    2. Hook   3. Screw

The hook is convenient for temporarily hanging the tool.

This can be installed on either side of the tool. To install

the hook, insert it into a groove in the tool housing on

either side and then secure it with a screw. To remove,

loosen the screw and then take it out.

OPERATION

The proper fastening torque may differ depending upon

the kind or size of the screw/bolt, the material of the

workpiece to be fastened, etc. The relation between fas

-

tening torque and fastening time is shown in the figures.

Proper fastening torque for standard bolt

120

100

80

60

40

20

M14

M12

M10

M8

N•m

2

1

(kgf•cm)

(1224)

(1020)

(816)

(612)

(408)

(204)

0

140

(1428)

1

2

3

M16

M16

M14

M12

M10
M8

1. Fastening time (second)   2. Fastening torque

Proper fastening torque for high tensile bolt

0

1

2

3

M12

M10

160

(1632)

140

(1428)

120

(1224)

100

(1020)

80

(816)

60

(612)

40

(408)

20

(204)

M8

M12

M10

M8

N•m

(kgf•cm)

2

1

1. Fastening time (second)   2. Fastening torque

Hold the tool firmly and place the point of the driver bit

in the screw head. Apply forward pressure to the tool to

the extent that the bit will not slip off the screw and turn

the tool on to start operation.

NOTICE:

If you use a spare battery to continue the

operation, rest the tool at least 15 min.

NOTE:

 Use the proper bit for the head of the screw/

bolt that you wish to use.

NOTE:

 When fastening M8 or smaller screw, choose

a proper impact force and carefully adjust pressure on

the switch trigger so that the screw is not damaged.

NOTE:

 Hold the tool pointed straight at the screw.

NOTE:

 If the impact force is too strong or you tighten

the screw for a time longer than shown in the figures,

the screw or the point of the driver bit may be over-

stressed, stripped, damaged, etc. Before starting your

job, always perform a test operation to determine the

proper fastening time for your screw.

The fastening torque is affected by a wide variety of

factors including the following. After fastening, always

check the torque with a torque wrench.
1.  When the battery cartridge is discharged almost
