СХЕМА СБОРКИ

1 Винт с левой резьбой
2 Патрон
3 Шпиндель
4 Шарик
5 Пружина
6 Подшипник
7 Колесо зубчатое
8 Кольцо стопорное
9 Храповик ударного механизма

10 Подшипник

11 Переключатель режимов

12 Планка переключателя режимов
13 Табличка
14 Корпус (правая половина)
15 Винт
16 Фланец двигателя
17 Рукоятка
18 Линейка
19 Подшипник
20 Ротор
21 Подшипник
22 Статор
23 Дроссель
24 Выключатель
25 Конденсатор

26 Муфта сетевого кабеля
27 Ключ
28 Кабель сетевой
29 Крышка щеткодержателя
30 Гильза щеткодержателя
31 Щеткодержатель
32 Щетка
33 Винт
34 Прижим
35 Корпус (левая половина)
36 Накладка
37 Табличка

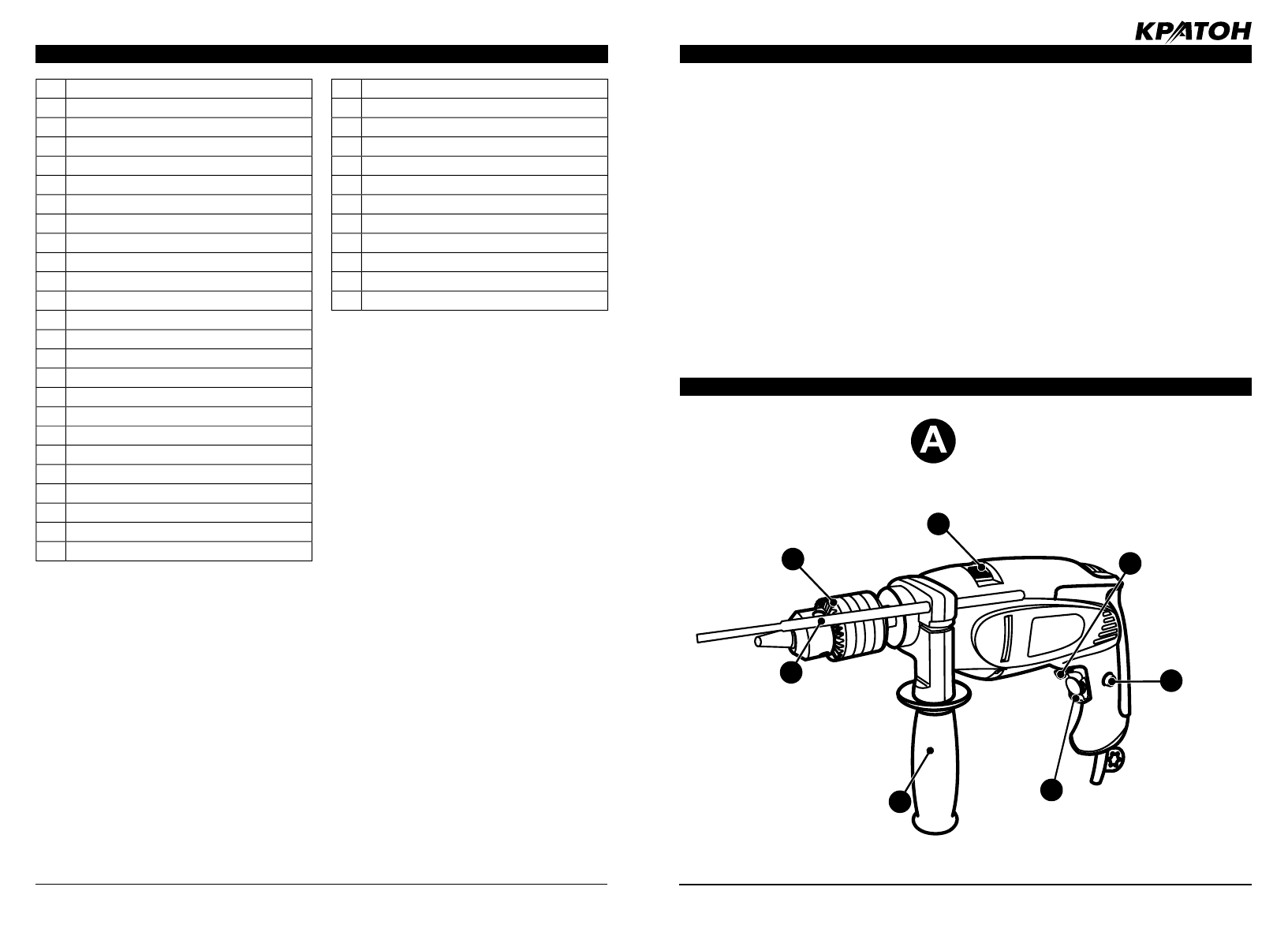

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ ДРЕЛИ (РИС. А)

Фиксатор

кнопки

пуск а

Переключатель

направления

вращения

Ограничитель

глубины

сверления

Кнопк а

пуск а

Патрон

Переключатель

режимов

работы

Дополнительная

рукоятк а

1

2

3

5

6

7

4

НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ

•

  Дрель  относится  к  типу  электрифици-

рованного  ручного  переносного  инстру-

мента  и  предназначена для  сверления

отверстий  в  металлах,  пластмассах  и

древесине.

•

Дрель  предназначена  для  работы  от

однофазной  сети  переменного  тока  на-

пряжением 220 В±10 % и частотой 50 Гц.

•

Дрель предназначена для эксплуатации

в следующих условиях:

— температура окружающей среды от ми-

нус 5 °С до плюс 40 °С;

— относительная  влажность  воздуха  до

80 % при температуре +25 °С.

•

Изготовитель  (продавец)    оставляет  за

собой  право  изменять  комплектность  то-

вара  без  изменения  его  потребительских

свойств,  основных  технических  характе-

ристик  и  цены  товара  исходя  из  коммер-

ческой целесообразности.

•

  В  связи  с  постоянным  техническим  со-

вершенствованием  конструкции  дрели

возможны некоторые отличия между при-

обретенным  Вами  изделием  и  сведения-

ми,  приведенными  в  настоящей  инструк-

ции по эксплуатации, не влияющие на ее

основные  технические  параметры  и  экс-

плуатационную надежность.
