УСТРОЙСТВО ДРЕЛИ

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

ВНИМАНИЕ! При отключении энергоснабжения обязательно

П

П

отсоедините дрель от электрической питающей  сети.

•

Общий вид дрели показан на рисунках А

и  B,  ее  подробное  устройство  приведено

на схеме сборки.

•

Дрель  состоит  из  следующих  основных

узлов: рукоятка дополнительная 2,  корпус

9, рукоятка 10, редуктор 11 — собранных

в  единый  механизм.  На  выходном  валу

(шпинделе) зубчатого редуктора 11 закре-

плен  патрон  сверлильный  7.  Сверлиль-

ный патрон 7 предназначен для установки

и закрепления цилиндрических хвостови-

ков режущего инструмента — сверл.  При

работе дрель удерживают за рукоятки 2 и

10. В корпусе 9 смонтирован (см. рис. А и

схему  сборки) коллекторный  электродви-

гатель, подвод электроэнергии к которому

осуществляется  с  помощью  кабеля  элек-

тропитания    (поз.  32,  см.  схему  сборки).

С помощью  переключателя 8 производят

настройку  дрели  на  выбранный  режим

работы. Дрель может работать в двух ре-

жимах:  «сверление»  и  «сверление  с  уда-

ром». Кнопка пуска 14 предназначена для

включения и выключения дрели. В кнопку

пуска  14  встроен  электронный  регулятор

13  частоты  вращения  шпинделя  дрели.

Переключатель  12  предназначен  для  из-

менения  направления  вращения  шпин-

деля  дрели.  Блокировочная  кнопка  15

предназначена для фиксирования кнопки

пуска  14  во  включенном  положении,  что

используется  при    длительной  и  непре-

рывной  работе  дрели.  Ограничитель  3

предназначен для настройки дрели на не-

обходимую глубину сверления.

11

2

2. Рукоятка дополнительная

11. Редуктор дрели

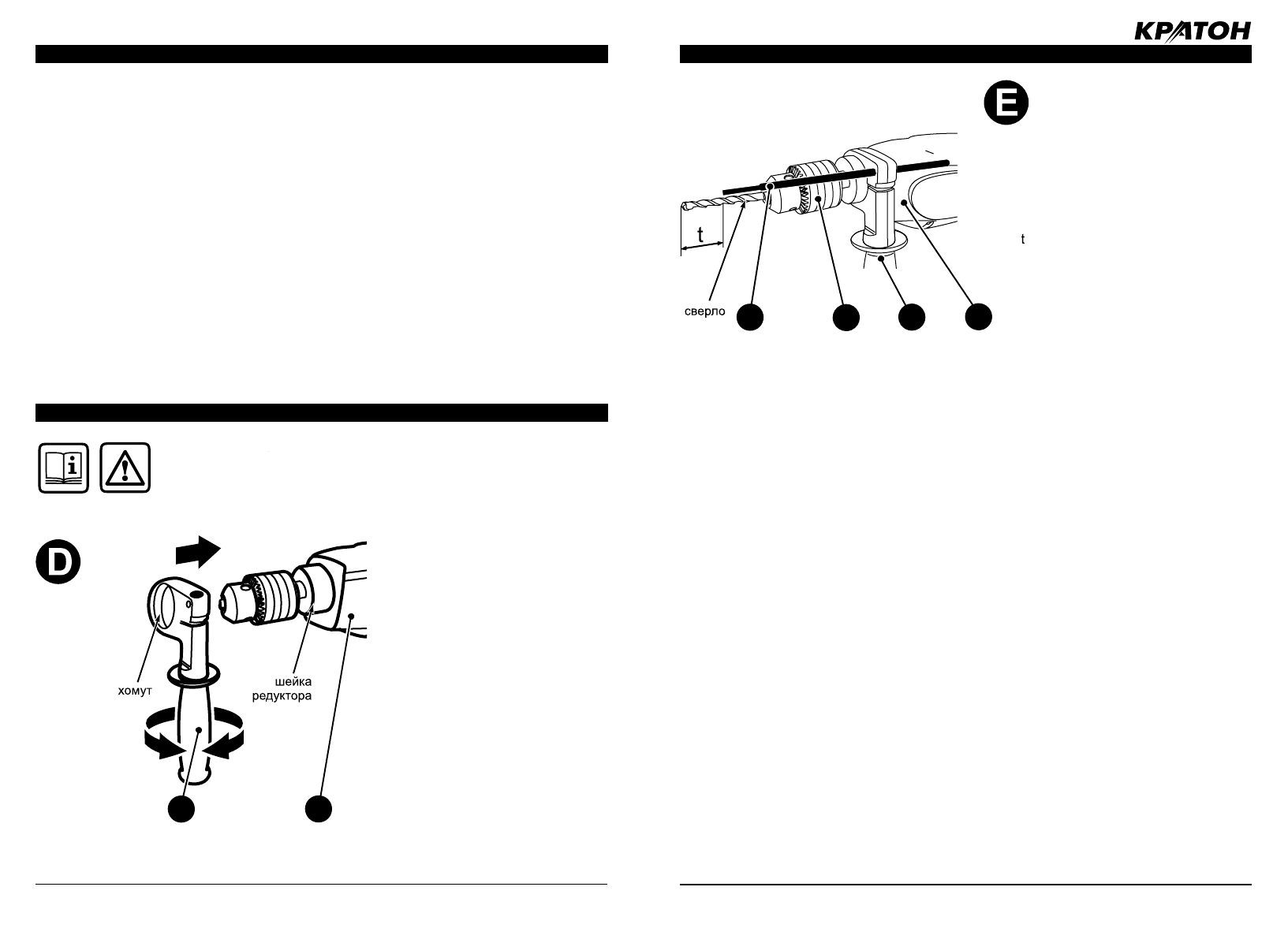

Рисунок D — установка дополнительной рукоятки на шейку редуктора.

Общие указания при работе с дрелью

•

После транспортирования дрели при от-

рицательной  температуре  окружающего

воздуха,  необходимо  выдержать  ее    при

температуре  +25 °С не  менее  двух  ча-

сов  до  первого  включения.  В  противном

случае  дрель  может  выйти  из  строя  при

включении,  из-за  влаги,  сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

•

При  сверлении  глубоких  отверстий  пе-

риодически  вынимайте  сверло  из  отвер-

стия, чтобы устранить бетонную пыль или

стружку.

•

После просверливания двух или трех от-

верстий  всегда  очищайте  дрель  от  пыли

и бетонной крошки. Замену сверла произ-

водите только при полностью очищенном

сверлильном патроне дрели.

•

Металлические детали, кафельную плит-

ку  и  другие  хрупкие  материалы  сверлите

в режиме работы дрели «сверление».

•

При работе с дрелью следует использо-

вать только хорошо и правильно заточен-

ные сверла.

•  ВНИМАНИЕ!

Запрещено  сверлить  и

обрабатывать  металлические  изделия  в

режимах работы дрели «сверление с уда-

ром».

• ВНИМАНИЕ!

Сильное загрязнение вну-

тренних  полостей  дрели  кирпичной,  бе-

тонной, древесной, металлической пылью

является нарушением условий эксплуата-

ции и основанием для отказа изготовите-

ля от гарантийных обязательств.

• ВНИМАНИЕ!

В условиях продолжитель-

ной нагрузки на малой частоте вращения

возможен  перегрев  электродвигателя.  В

этой  ситуации  электродвигатель  необ-

ходимо  охладить,  дав  ему  поработать  в

режиме холостого хода на максимальных

оборотах.

•

Изменять режим работы с помощью пе-

реключателя  8  можно  только  после  пол-

ной  остановки  вращения  сверлильного

патрона 7 (см. рис. В).

•

Ваша  дрель  может  работать  в  двух  ре-

жимах:

1)  «Сверление»  —  этот  режим  предна-

значен  для  сверления  металла,  дерева,

пластика.

2)  «Сверление  с  ударом»  —  этот  режим

предназначен для сверления бетона, кир-

пича, камня и пенобетона.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

— глубина сверления

2. Рукоятка дополнительная

3.  Ограничитель  глубины  сверле-

ния

7. Патрон сверлильный

11. Редуктор дрели

3

7

2

11

Рисунок Е — настройка дрели на необходимую глубину сверления. Установка сверла

в сверлильный патрон.
