www.kraton.ru
19
14
Устройство и принцип работы дрели
•
Общий вид дрели показан на рисунках В
и С, ее подробное устройство приведено
на схеме сборки (см. приложение Б).
•
Дрель состоит из следующих основных
узлов: рукоятка дополнительная 3, кор-
пус 11, рукоятка 12, редуктор 8 — собран-
ных в единый механизм.
•
На выходном валу (шпинделе) зубча-
того редуктора 8 закреплен патрон свер-
лильный 7. Сверлильный патрон 7 пред-
назначен для установки и закрепления
цилиндрических хвостовиков режущего
инструмента — сверл.
•
При работе дрель удерживают за руко-
ятки 3 и 12. В корпусе 11 смонтирован
(см. рис. А и схему сборки) коллекторный
электродвигатель, подвод электроэнер-
гии к которому осуществляется с помо-
щью кабеля электропитания 14.
•
С помощью переключателя 10 произ-
водят настройку дрели на выбранный
УСТРОЙСТВО ДРЕЛИ

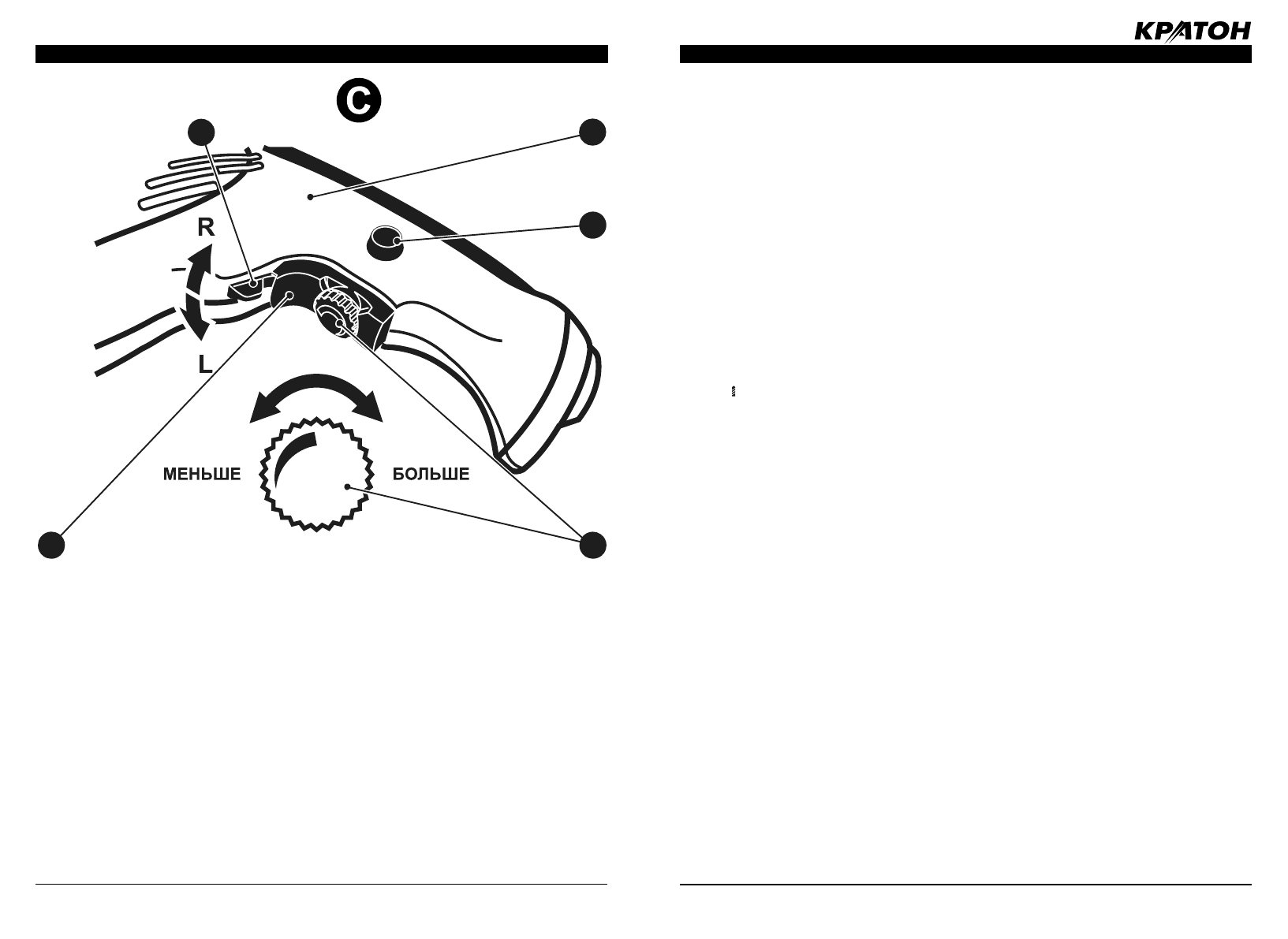

Рисунок С — элементы управления и регулирования дрели.
12. Рукоятка
15. Кнопка пуска (выключатель)
16. Переключатель направления враще-
ния
17. Кнопка блокировочная
18. Электронный регулятор частоты вра-
щения шпинделя
17
18
15
16
12
ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ ДРЕЛИ
Сверление
•
Изменять режим работы с помощью
переключателя 10 можно только после
полной остановки вращения сверлильно-
го патрона 7 (см. рис. В и G).
•
Ваша дрель может работать в двух ре-
жимах:
1) «Сверление» — этот режим предна-
значен для сверления металла, дерева,
пластика (см. рис. G1).
2) «Сверление с ударом» — этот режим
предназначен для сверления бетона, кир-
пича, камня и пенобетона (см. рис. G2).
•
Перед началом работы установите
переключатель режимов работы 10 (см.
рис. G1) в положение «сверление». Для
этого переместите переключатель 10 до
упора в направлении стрелки к пикто-
грамме .
•
Для выполнения операций сверления
используйте сверла, заточенные в со-
ответствии с действующими нормами и
требованиями. На рисунке H показан при-
мер использования дрели для сверления
отверстия в деревянной заготовке.
•
Отверстия в древесине сверлят спе-
циальными перовыми сверлами. Для
сверления отверстий большого диаметра
необходимо использовать соответствую-
щие сверла для дерева, работающие на
низкой частоте вращения шпинделя. Для
сверления древесины также используй-
те винтовые цилиндрические сверла или
фрезы.
•
Для сверления металлических заготовок
используйте винтовые сверла, предна-
значенные для работы на большой ча-
стоте вращения и изготовленные из бы-
строрежущей стали (Р18, Р6М5).
• Перед началом сверления металличе-
ских заготовок с помощью керна наметь-
те (накерните) места (центры) предпола-
гаемых отверстий.
•
Убедитесь в том, что заготовка, которую
Вы собираетесь сверлить, прочно закре-
плена или зажата в тисках или приспосо-
блении. При сверлении тонких заготовок
подкладывайте под нее деревянный бру-
сок, чтобы не повредить ее и зажимное
приспособление. При сверлении держи-
те дрель так, чтобы сверло находилось
под прямым углом к заготовке.
• Перед выходом сверла из заготовки
ослабьте осевое усилие, это предотвра-
тит поломку сверла.
• Для удаления пыли и стружки возникаю-
щей при сверлении рекомендуется чаще
выводить сверло из отверстия.
•
Давление на дрель должно быть доста-
точно сильным, чтобы выполнить опера-
цию сверления, но в тоже время опти-
мальным, чтобы не произошло поломки
сверла или заклинивания электродвига-
теля.
• Отверстия больших диаметров выпол-
няйте технологическим приемом «рас-
сверливание» — просверлите отверстие
небольшого диаметра, затем рассверли-
те его сверлом нужного диаметра.
•
Во время работы надежно удерживайте
дрель за рукоятки, для того чтобы полнос-
тью контролировать процесс сверления.
•
Если дрель из-за перегрузки перестала
работать — сразу же отпустите кнопку пу-
ска, прекратите работу и установите при-
чину остановки.
• ВНИМАНИЕ!
При сверлении никогда
не удерживайте обрабатываемую деталь
руками. Деталь должна быть закреплена
в машинных тисках, или прочно зажата
плоскогубцами. При сквозном сверлении
металла сверло на выходе обычно за-
клинивает. При этом резко увеличивается
усилие, увлекающее деталь за сверлом,
что может привести к тяжелой травме
руки, удерживающей деталь.
•
При сверлении металлов работа будет
значительно ускорена, если Вы будете
использовать
смазывающе-охлаждаю-
щие жидкости (СОЖ) в зоне сверления.
Это охлаждает сверло и облегчает режим
резания.
