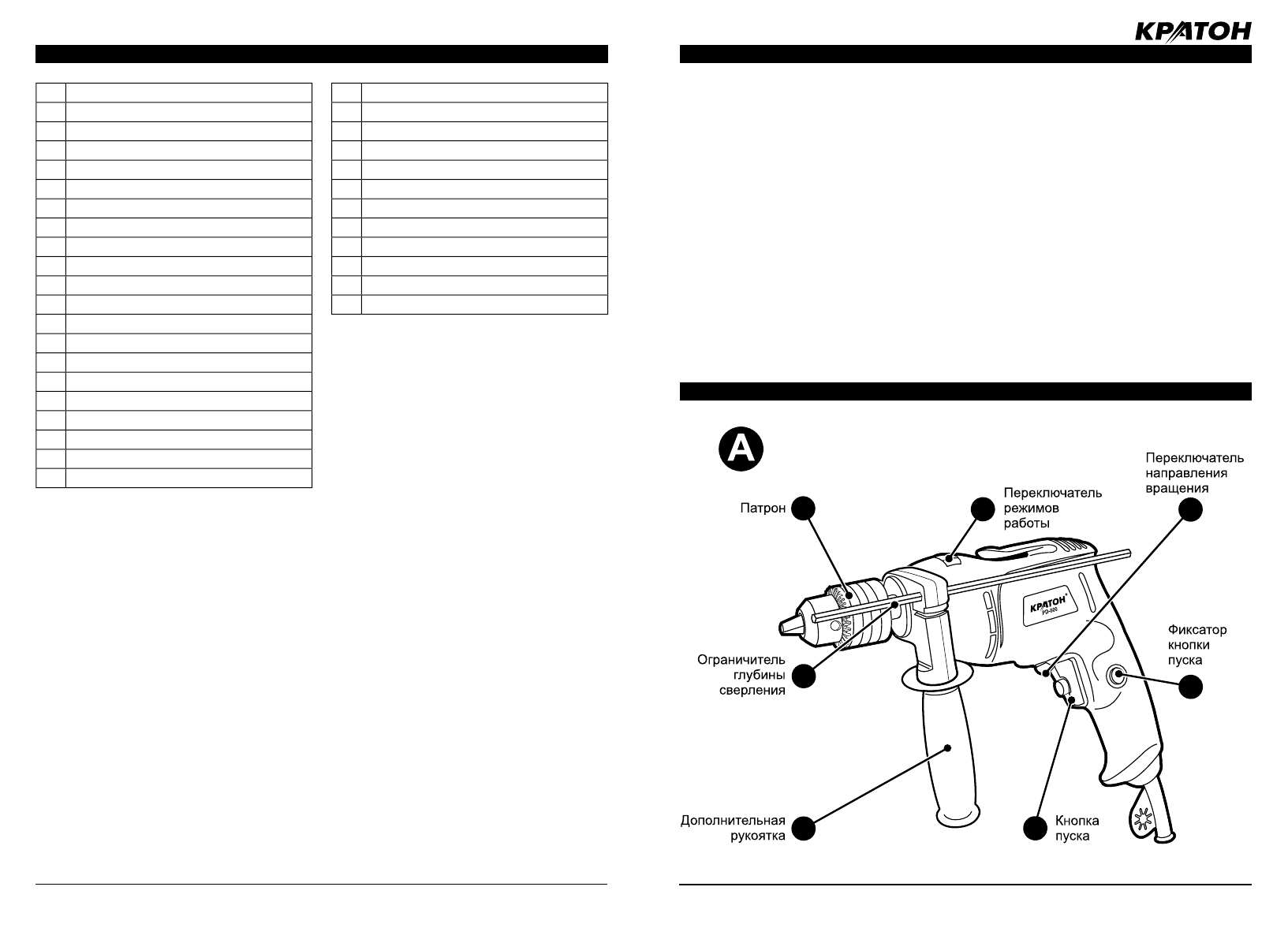

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ ДРЕЛИ (РИС. А)

1

2

5

6

7

3

4

СХЕМА СБОРКИ

1 Винт
2 Патрон
3 Шпиндель
4 Шпонка
5 Втулка
6 Зубчатое колесо
7 Стопорная шайба
8 Пружина
9 Втулка

10 Переключатель

11 Пластина

12 Пружина
13 Щиток подшипника
14 Шилдик
15 Винт
16 Правая половина корпуса
17 Подшипник
18 Ротор
19 Подшипник
20 Статор
21 Дроссель

22 Выключатель
23 Конденсатор
24 Муфта сетевого шнура
25 Ключ
26 Шнур питания
27 Крышка щеткодержателя
28 Щеткодержатель
29 Щетка
30 Винт
31 Прижим
32 Левая половина корпуса
33 Шилдик

НАЗНАЧЕНИЕ И ОБЩИЕ УКАЗАНИЯ

•

  Дрель  относится  к  типу  электрифици-

рованного  ручного  переносного  инстру-

мента  и  предназначена для  сверления

отверстий  в  металлах,  пластмассах  и

древесине.

•

Дрель  предназначена  для  работы  от

однофазной  сети  переменного  тока  на-

пряжением 220 В±10 % и частотой 50 Гц.

•

Дрель предназначена для эксплуатации

в следующих условиях:

— температура окружающей среды от ми-

нус 5 °С до плюс 40 °С;

— относительная  влажность  воздуха  до

80 % при температуре +25 °С.

•

Изготовитель  (продавец)    оставляет  за

собой  право  изменять  комплектность  то-

вара  без  изменения  его  потребительских

свойств,  основных  технических  характе-

ристик  и  цены  товара  исходя  из  коммер-

ческой целесообразности.

•

  В  связи  с  постоянным  техническим  со-

вершенствованием  конструкции  дрели

возможны некоторые отличия между при-

обретенным  Вами  изделием  и  сведения-

ми,  приведенными  в  настоящей  инструк-

ции по эксплуатации, не влияющие на ее

основные  технические  параметры  и  экс-

плуатационную надежность.
