УСТРОЙСТВО ШУРУПОВЕРТА

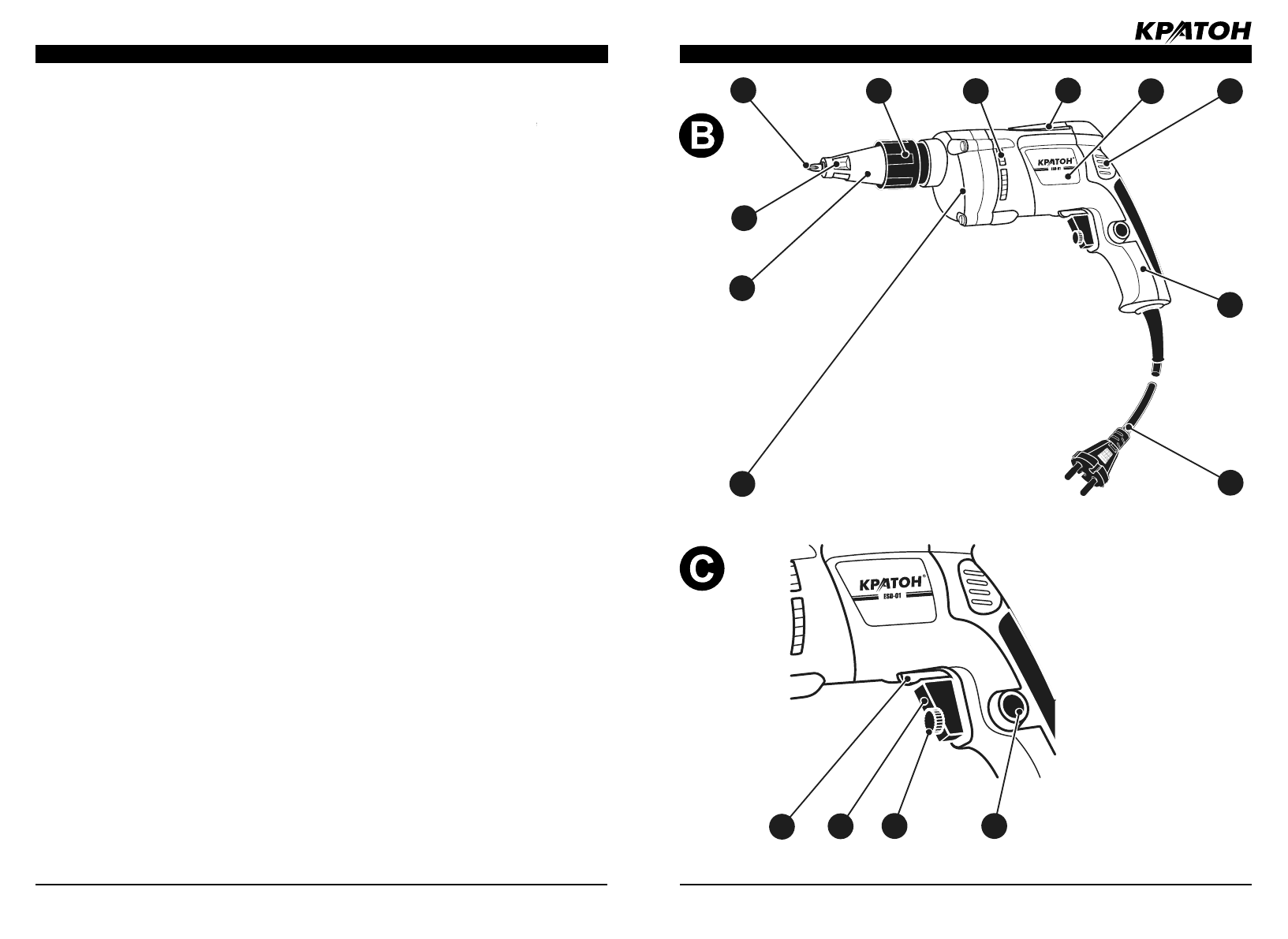

Рисунок В — общий вид шуруповерта.

8

12

20

19

4

9

18

17

21

10

11

Рисунок С — элементы управления шуруповертом.

14

16

13

15

пользуется для заворачивания саморежу-

щих шурупов (гаек). Положение переклю-

чателя  «L»  (см.  маркировку  на  корпусе

14)  соответствует  вращению  шпинделя

10 против  часовой стрелки и использует-

ся  для  отворачивания  саморежущих  шу-

рупов (гаек).

• На рисунке D показан пример использо-

вания  дрели  для  вворачивания  шурупа  в

деревянную заготовку:

—  вставьте  отверточную  насадку  4  (или

5  или  6)  в  шлицы  саморежущего  шурупа

22;

—  надежно  удерживая  шуруповерт  за

рукоятку  16,  с  некоторым  оптимальным

усилием  давите  на  головку  саморежуще-

го  шурупа  22,  и  одновременно  нажмите

пальцем на кнопку пуска 19. При этом шу-

руповерт включится, встроенная кулачко-

вая  муфта  соединит  электродвигатель  и

шпиндель 10. Шпиндель 10 с отверточной

насадкой  4  (или  5  или  6)  начнется  вра-

щаться,  заворачивая тем самым  саморе-

жущий  шуруп  22  в  деревянную  заготовку

23.  При  заворачивании  длинных  саморе-

жущих  шурупов  нажмите  на  блокировоч-

ную  кнопку  21,  тем  самым  застопорив

кнопку пуска 19 во включенном состоянии.

По  окончании  работы  нажмите  на  кнопку

пуска 19, при этом кнопка пуска разблоки-

руется и шуруповерт выключится.

•

В  зависимости  от  диаметра  саморежу-

щих  шурупов  и  твердости  материала  не-

обходимо  выбрать  оптимальную  частоту

вращения  шпинделя  10.  Плавное  регу-

лирование  частоты  вращения  шпинделя

10  осуществляйте  вращением  колесика

электронного регулятора 20.

•

Отпустите  кнопку  пуска  19,  дождитесь

полной  остановки  электродвигателя  и

установите  переключатель  18  в  положе-

ние «L»;

—  отверните  саморежущий  шуруп  22  из

деревянной заготовки 23.

•  ВНИМАНИЕ!  Не  нажимайте  на

переключатель  18  при  включенном  и

работающем  шуруповерте!  Это  может

привести к его поломке.

•

 Чтобы отключить шуруповерт,

 Чтобы отключить шуруповерт

 Чтобы отключить шуруповерт  отпустите

кнопку пуска 19. Отсоедините вилку кабе-

ля электропитания 17 от розетки электро-

сети.

•

Осмотрите  шуруповерт,  отверточную

насадку  и  головки  саморежущих  шуру-

пов.  На  отверточной  насадке  и  головках

саморежущих  шурупов  не  должно  быть

механических  повреждений  шлицев.

Если  осмотр  шуруповерта  и  отверточной

насадки  показал  их  нормальное  техни-

ческое  состояние,  и  Вы  приобрели  необ-

ходимые навыки работы с ним, то можно

приступать к его эксплуатации.

Общие указания при работе с шурупо-

вертом

•

При  заворачивании  саморежущего  шу-

рупа  с  крестовым  шлицем  с  оптималь-

ным  усилием  прижимайте  шуруповерт

с  отверточной    насадкой  к  его  головке  в

течение  всего  времени  завинчивания.  В

противном  случае  отверточная  насадка

может выскользнуть из крестового шлица

и повредить материал.

• ВНИМАНИЕ!

Сильное загрязнение вну-

тренних  полостей  шуруповерта  кирпич-

ной,  древесной,  гипсовой  пылью  являет-

ся  нарушением  условий  эксплуатации  и

основанием  для  отказа  изготовителя  от

гарантийных обязательств.

• ВНИМАНИЕ!

В условиях продолжитель-

ной нагрузки на малой частоте вращения

возможен  перегрев  электродвигателя.  В

этой  ситуации  электродвигатель  необ-

ходимо  охладить,  дав  ему  поработать  в

режиме холостого хода на максимальных

оборотах.

•

Всегда следите за тем, чтобы шлицы от-

верточных  насадок  (бит)  и  головки  само-

режущих  шурупов  соответствовали  друг

другу по форме и размеру.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ШУРУПОВЕРТА
