Строительный миксер DM-1400, артикул 3 02 01 033

16

17

Устройство миксера

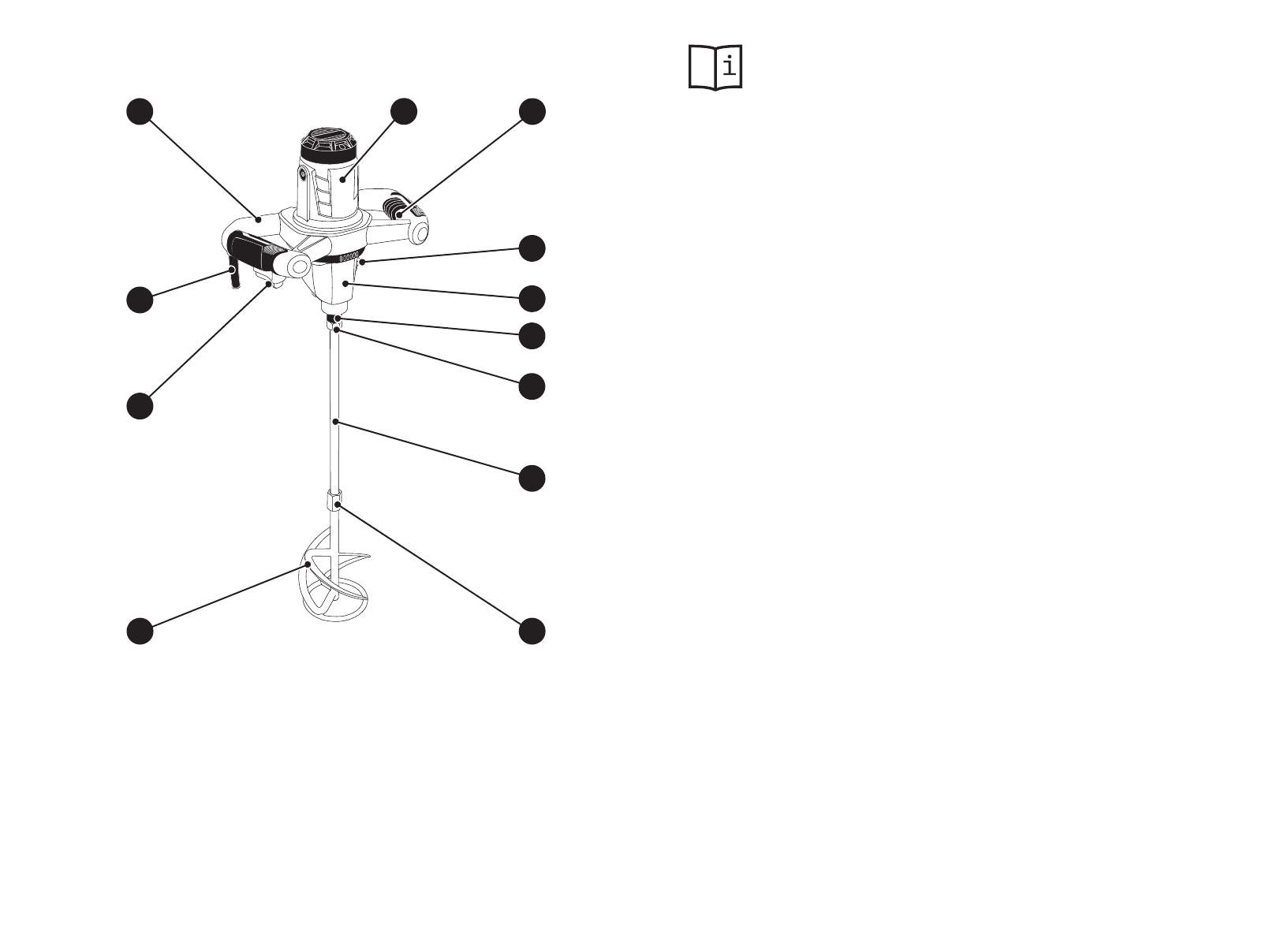

Рисунок 1

 — Общий вид миксера

1. Шнек
2. Кнопка пуска (выключатель)
3. Кабель электропитания с вилкой
4. Рукоятка двуручная
5. Корпус
6. Электронный регулятор частоты вра-
щения шпинделя

7. Ручка переключения передач (скоро-
стей)
8. Редуктор
9. Шпиндель
10. Контргайка
11. Удлинитель
12. Переходник

1

4

11

5

3

2

12

6

10

8

9

7

Устройство  и принцип работы миксера
•

Общий  вид  миксера  показан  на  рисунке  1,  его  подробное

устройство приведено на схеме сборки (см. приложение Б).

•

Миксер состоит из следующих основных узлов: рукоятка дву-

ручная  4,  корпус  5,  редуктор  8  —  собранных  в  единый  меха-
низм.

•

 При работе,  миксер удерживают за двуручную рукоятку 4. В

корпусе 5 смонтирован (см. рис. 1 и схему сборки) коллекторный
электродвигатель, подвод электроэнергии к которому осущест-
вляется с помощью кабеля электропитания 3.

•

Кнопка пуска 2 предназначена для включения и выключения

миксера.  Кнопка пуска 2 снабжена блокировочной кнопкой (см.
рис.  1  и  схему  сборки).  Блокировочная  кнопка  предназначена
для  фиксирования  кнопки  пуска  2  во  включенном  положении,
что  используется  при    длительной  и  непрерывной  работе  мик-
сера. В двуручную рукоятку 4 встроен электронный регулятор 5
частоты вращения шпинделя 9.

•

Переключение передач редуктора 8 с первой скорости на вто-

рую скорость осуществляют с помощью ручки 7.

•

На шпинделе 9 (выходном валу) зубчатого редуктора 8 с помо-

щью контргайки 10 закреплен удлинитель 10. К резьбовой шей-
ке удлинителя 10 с помощью переходника 12 крепится рабочий
инструмент —  шнек 1 (смесительный венец).

•

Крутящий  момент  от  электродвигателя,  смонтированного  в

корпусе  5,  через  редуктор  8  передается  на  закрепленный  в
шпинделе  9,  шнек  1.    Пользователь,  удерживая  миксер  за  дву-
ручную рукоятку 4 осуществляет рабочий процесс  (см. раздел
«Назначение и общие указания»).

•

Миксер  оборудован  автоматическим  устройством,  обеспечи-

вающим его плавный пуск, что снижает нагрузку на механизмы,
предохраняет зубчатые колеса редуктора от поломки и предот-
вращает  возможную  отдачу.  Миксер  снабжен  электронной  си-
стемой  поддержания  постоянной  частоты  вращения  шпинделя
независимо от уровня нагрузки.
