Общий вид дрели показан на рисунках А

и  В,  ее  подробное  устройство  приведено

на схеме сборки.

•

В корпусе 1 размещены основные узлы

дрели:  коллекторный    электродвигатель,

электрооборудование,  редуктор  и  другие

детали  (см.  схему  сборки).  На  выходном

валу  (шпинделе)  зубчатого  редуктора  за-

креплен  патрон  сверлильный  быстроза-

жимной 2 (далее в тексте « сверлильный

патрон»). Сверлильный патрон 2 предна-

значен  для  установки  и  закрепления  ци-

линдрических  хвостовиков  режущего  ин-

струмента — сверл. При сверлении дрель

удерживают  за  корпус  1  и  за    рукоятку

4. С  помощью  специальной  скобы  3  на

корпусе  1  можно  зацепить  дрель  на  по-

ясной  ремень,  что  позволяет  быстро  ис-

пользовать ее при необходимости и осво-

бождает руки работника для выполнения

другой работы. Подвод электроэнергии  к

электродвигателю  осуществляется  с  по-

мощью  кабеля  электропитания  с  вилкой

(поз. 24, см. схему сборки).  Кнопка пуска

7 предназначена для включения и выклю-

чения  дрели.  В  кнопку  пуска  7  встроен

электронный регулятор 6 частоты враще-

ния  шпинделя  дрели.  Переключатель  5

предназначен  для  изменения  направле-

ния вращения шпинделя дрели. Блокиро-

вочная кнопка 8 предназначена для фик-

сирования кнопки пуска 7 во включенном

положении,  что  используется  при    дли-

тельной и непрерывной работе дрели.

УСТРОЙСТВО ДРЕЛИ

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

ВНИМАНИЕ! При отключении энергоснабжения обязательно

П

П

отсоедините дрель от электрической питающей  сети.

Общие указания

•

После транспортирования дрели при от-

рицательной  температуре  окружающего

воздуха,  необходимо  выдержать  ее    при

температуре  +25

0

С  не  менее  двух  ча-

сов  до  первого  включения.  В  противном

случае  дрель  может  выйти  из  строя  при

включении,  из-за  влаги,  сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

Распаковка дрели. Подготовка рабоче-

го места

•

Откройте  коробку,  в  которую  упакована

коробку

коробку

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

9

2

2.  Патрон  сверлильный  быстроза-

жимной

9. Сверло

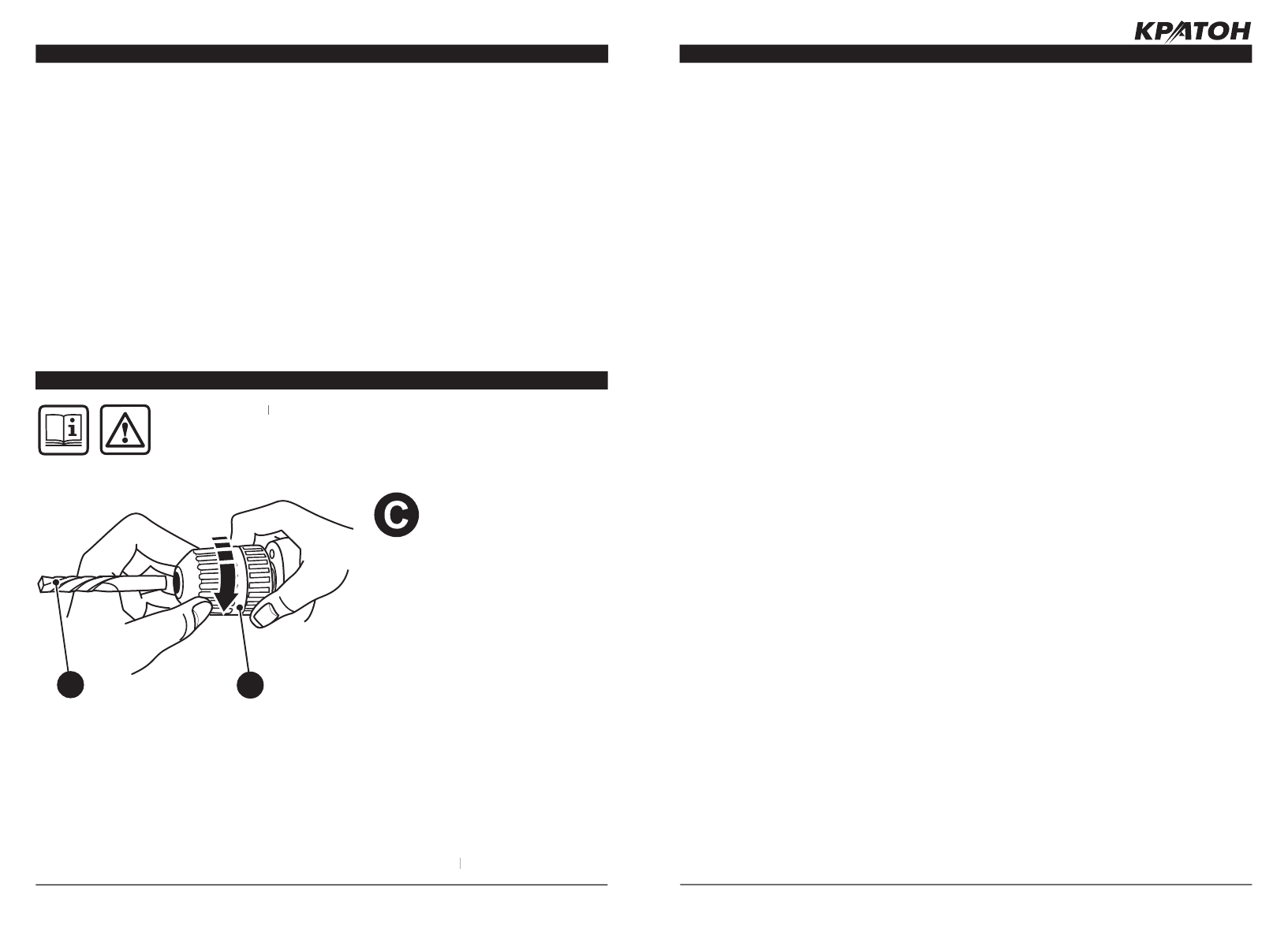

Рисунок C — установка сверла в быстрозажимной патрон.

дрель.  Проверьте  комплектность  дрели

и  отсутствие  видимых  механических  по-

вреждений.

•

Подготовьте рабочий стол с зажимными

приспособлениями  или  рабочее  место

для  выполнения  технологических  опе-

раций  сверления.  Работу  с  дрелью  ре-

комендуется  производить  в  помещении,

оборудованном  системой  приточно-вы-

тяжной вентиляции и снабженном общим

освещением.

•

Зона вокруг рабочего места  должна быть

необходимой  и  достаточной  для  обеспе-

чения безопасной работы, эффективного

технического  обслуживания  и  контроля

рабочего процесса.

•

  Для  защиты  электрооборудования  дре-

ли  и  электропроводки  от  перегрузок,  на

электрическом  распределительном  щите

подключения  данной  линии  необходимо

применять  плавкие  предохранители  или

автоматические выключатели на 16 А. На-

пряжение и частота тока в электрической

питающей линии должно соответствовать

техническим характеристикам дрели.

Установка сверла

•

Для  ускорения  замены  сверл,  дрель

оснащена  быстрозажимным  сверлиль-

ным  патроном 2 (см. рис. А и C).

•

Установку (замену) сверла  выполняют в

следующей последовательности:

—  откройте  сверлильный  патрон  2.

Для  этого  проверните  переднюю  часть

сверлильного  патрона  2,  удерживая  при

этом его заднюю часть;

—  вставьте  в  сверлильный  патрон    2

хвостовик сверла 9;

— с достаточным усилием затяните свер-

лильный  патрон  2.  Для  этого  закрутите

переднюю часть сверлильного патрона 2,

удерживая заднюю его часть.

Включение и выключение дрели

•

Вставьте  вилку  кабеля  электропитания

дрели  в  розетку  однофазной  электриче-

ской питающей сети (220 В, 50 Гц).

•

Включение дрели осуществляется плав-

ным нажатием на кнопку пуска 7 (см. рис.

В).

•

Кнопка пуска 7 со встроенным электрон-

ным  регулятором  6  частоты  вращения

шпинделя  при  необходимости  продолжи-

тельной  работы  дрели  может  фиксиро-

ваться во включенном состоянии с помо-

щью блокировочной кнопки 8.

•

Частота вращения шпинделя дрели  из-

меняется  при  нажатии  на  кнопку  пуска

7  —  при  ее  полном  нажатии  шпиндель

(сверлильный патрон 2) вращается с мак-

симальной  частотой.  Верхний  и  нижний

пределы  частоты  вращения  шпинделя

дрели  можно  изменить  вращением

колесика электронного регулятора 6. Для

изменения  пределов  частоты  вращения

шпинделя

необходимо

вращать

колесико    электронного    регулятора  6,    в

соответствии с пиктограммой на нем.

•

Если кнопка пуска 7 была зафиксирова-

на  для  продолжительной  работы,  то  от-

ключение  дрели  производится  путем  ее

повторного нажатия.

•

Наличие электронного регулятора часто-

ты вращения шпинделя позволяет подби-

рать  его  оптимальную  частоту  вращения

при сверлении в зависимости от вида ма-

териала и диаметра  отверстия.

•

При  необходимости  изменения  направ-

ления  вращения  шпинделя  (реверс)  ис-

пользуйте  переключатель  5  (см.  рис.  B).

В  момент  переключения  направления

вращения шпинделя дрель не должна ра-

ботать.

Сверление

•

Для  выполнения  операций  сверления

используйте  сверла,  заточенные  в  соот-

ветствии с действующими нормами и тре-

бованиями.

•

Отверстия  в    древесине  сверлят    спе-

циальными    перовыми    сверлами.    Для

сверления  отверстий большого диаметра

необходимо  использовать  соответствую-

щие  сверла  для  дерева,  работающие  на
