Кратон CSL-12-Z 3 11 01 045 - Инструкция по эксплуатации - Страница 10

12

www.kraton.ru

17

УСТРОЙСТВО ШУРУПОВЕРТА

8

7

3

6

9

10

11

13

12

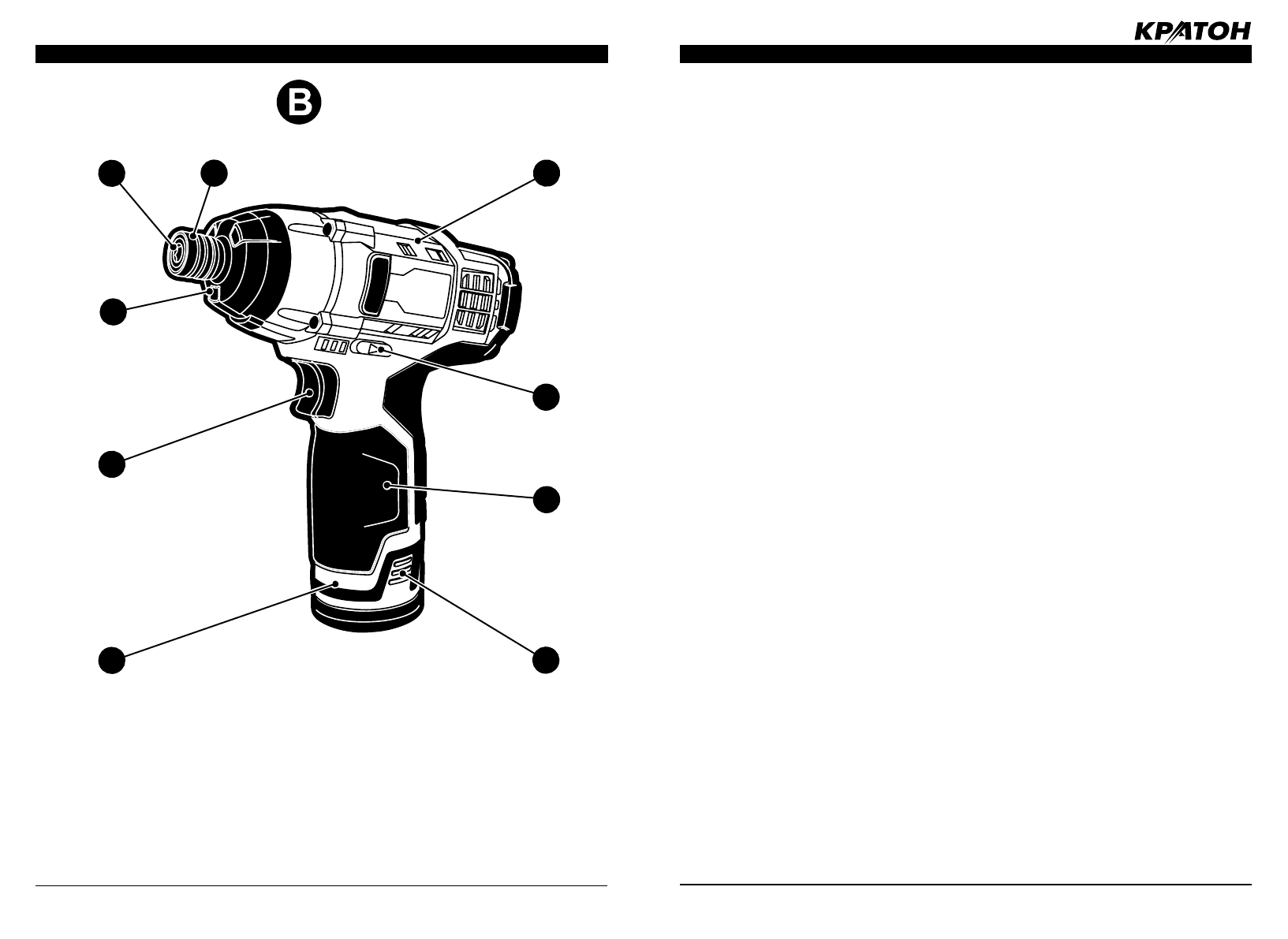

Рисунок В — общий вид шуруповерта.

3. Батарея аккумуляторная

6. Кнопка пуска

7. Лампа подсветки рабочей зоны (3 шт.)

8. Шпиндель

9. Втулка фиксирующая

10. Корпус

11.  Переключатель  направления  враще-

ния  шпинделя (реверс)

12. Рукоятка

13. Фиксатор

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

ханических  повреждений  шлицев.  Если

осмотр  шуруповерта  и  отверточной  на-

садки показал их нормальное техническое

состояние, и Вы приобрели необходимые

навыки  работы  с  ним,  то  можно  присту-

пать к его постоянной эксплуатации.

Зарядка аккумуляторной батареи с по-

мощью зарядного устройства

•

Не производите зарядку аккумуляторной

батареи  при  температуре  окружающей

среды  ниже  +10

°С  и  выше  +40

°С.

Рекомендуемая  температура  зарядки

аккумуляторной батареи +24

°С.

•

Зарядку аккумулятора выполняют в сле-

дующей последовательности:

—  заблокируйте  кнопку  пуска  6  шурупо-

верта,  установив  переключатель  направ-

ления    вращения  11  в  среднее  положе-

ние;

— удерживая шуруповерт за рукоятку 12,

одновременно нажмите на фиксаторы 13

и снимите аккумуляторную батарею 3 (см.

рис. D1);

— установите аккумуляторную батарею 3

в  зарядное  устройство  4    (см.  рис.  D2)  и

подключите вилку кабеля электропитания

14 в розетку электросети (220 В, 50 Гц).

•

Если  аккумуляторная  батарея  встав-

лена  должным  образом,  то  на  зарядном

устройстве  загорится  красный  светодиод

16  и  начнется  процесс  зарядки.  Загора-

ние красного светодиода 16 означает, что

аккумуляторная батарея разряжена.

•

Процесс  зарядки  аккумуляторной  бата-

реи  длится  около  1  часа.  По  окончании

зарядки  аккумуляторной  батареи  на  за-

рядном  устройстве  загорится  зеленый

светодиод  15  и  погаснет  красный  свето-

диод  16.  Загорание  зеленого  светодиода

15  означает, что аккумуляторная батарея

заряжена.  Мигание  красного  и  зеленого

светодиодов 16 и 15 означает, что аккуму-

ляторная  батарея  неисправна.  Одновре-

менная  индикация  красного  и  зеленого

светодиодов  16  и  15  означает,  что  нару-

шен  температурный  режим  зарядки  или

аккумуляторная  батарея  перегрелась.

Прекращение  процесса  зарядки  раннее

указанного  времени,  не  влияет  отрица-

тельно на эксплуатацию аккумулятора.

•

Отсоедините вилку кабеля электропита-

ния  14  от  розетки  электросети  и  снимите

аккумуляторную  батарею  3  с  зарядного

устройства 4.

•

Удерживая  шуруповерт  за  рукоятку  12,

установите  аккумуляторную  батарею  3

(см.  рис.  D2)  до  характерного  щелчка

фиксаторов 13.

•  ВНИМАНИЕ!

Нагрев  зарядного  устрой-

ства и аккумуляторной батареи в процес-

се  зарядки  является  нормальной  ситуа-

цией.

•  ВНИМАНИЕ!

Не  оставляйте  зарядное

устройство  без  аккумуляторной  батареи

включенным  в  электросеть.  Случайное

замыкание  контактов  зарядного  устрой-

ства  металлическим  предметом  (монета,

скрепка  и  т.п.)  может  привести  к  пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной  батареи  от  случайного  ко-

роткого замыкания — это может привести

к  ее  повреждению  и  другим  неблагопри-

ятным последствиям.

Общие указания при работе с шурупо-

вертом

•

При  нажатии  на  кнопку  пуска  6  проис-

ходит  автоматическое  включение  ламп  7

подсветки рабочей зоны, что очень удоб-

но

при работе в затемненных местах.

•

При  заворачивании  саморежущего  шу-

рупа с крестовым шлицем с оптимальным

усилием прижимайте шуруповерт с отвер-

точной  насадкой к его головке в течение

всего  времени  завинчивания.  В  против-

ном  случае  отверточная  насадка  может

выскользнуть  из  крестового  шлица  и  по-

вредить материал.

•

Всегда следите за тем, чтобы шлицы от-

верточных  насадок  (бит)  и  головки  само-

режущих  шурупов  соответствовали  друг

другу по форме и размеру.
