УСТРОЙСТВО ШУРУПОВЕРТА

12

13

10

11

14

16

17

19

18

20

21

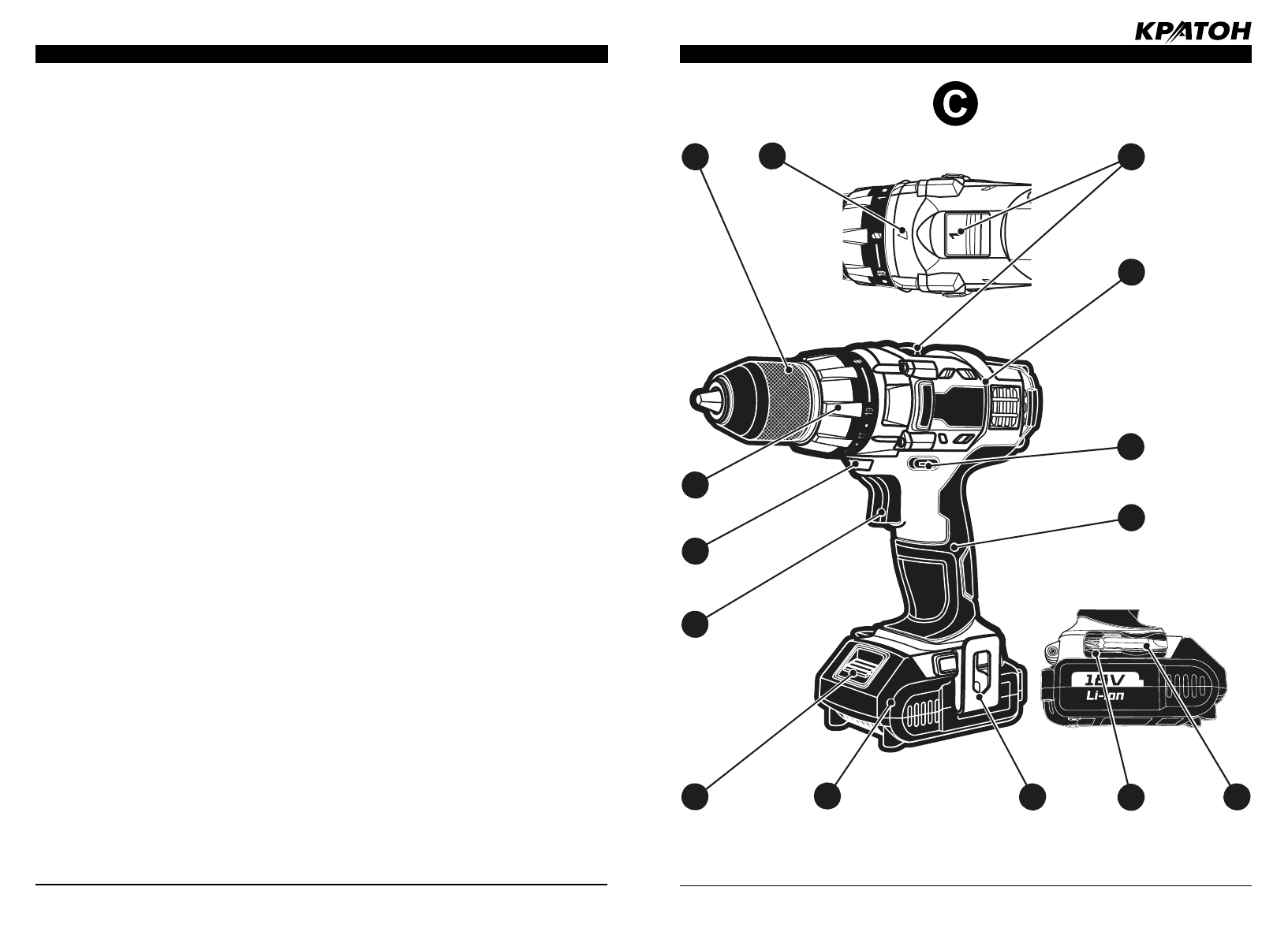

Рисунок C — общий вид шуруповерта.

ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

поверта  произведите  зарядку  аккумуля-

торной батареи.

•

Зарядку аккумулятора выполняют в сле-

дующей последовательности:

— заблокируйте кнопку пуска  11 шурупо-

верта,  установив  переключатель  направ-

ления    вращения  18  в  среднее  положе-

ние;

— удерживая шуруповерт за рукоятку 19,

одновременно нажмите на фиксирующую

кнопку  10 и снимите аккумуляторную ба-

тарею 3 (см. рис. А и Е1);

—  установите  аккумуляторную  батарею

3  в  зарядное  устройство  4  и  подключите

вилку кабеля электропитания 24 (см. рис.

Е2) в розетку электросети (220 В, 50 Гц).

•

Если  аккумуляторная  батарея  3  встав-

лена  должным  образом,  то  на  зарядном

устройстве  4  начнет  мигать  красный  све-

тодиод 25,  и начнется процесс подготов-

ки  к  зарядке.  Через  некоторое  время  на

зарядном  устройстве  загорится  красный

светодиод  25  и  начнет  мигать  зеленый

светодиод  26,  что  означает  быструю  за-

рядку  аккумуляторной  батареи.  Мигание

красного  25  и  зеленого  26  светодиодов

означает,  что  аккумуляторная  батарея

неисправна.  Мигание  только  красного

светодиода  25,  при  выключенном  зеле-

ном светодиоде 26 означает, что нарушен

температурный  режим  зарядки  или  акку-

муляторная батарея 3 перегрелась.

•

Процесс  зарядки  аккумуляторной  бата-

реи  займет  около  1  часа.  По  окончании

зарядки  аккумуляторной  батареи  на  за-

рядном устройстве погаснет красный све-

тодиод 25 и загорится зеленый светодиод

26.  Прекращение  процесса  зарядки  ран-

нее  указанного  времени,  не  влияет  отри-

цательно на эксплуатацию аккумулятора.

•

Отсоедините вилку кабеля электропита-

ния  24  от  розетки  электросети  и  снимите

аккумуляторную  батарею  3  с  зарядного

устройства.

•

Удерживая  шуруповерт  за  рукоятку  19,

установите  аккумуляторную  батарею  3

(см.  рис.  С  и  D1)  до  характерного  щелч-

ка  фиксирующей  кнопки  10.    Проверьте

уровень  заряда  аккумуляторной  батареи

3, нажатием на кнопку 22. При полной за-

рядке аккумуляторной батареи 3 горят все

индикаторы на светодиодной панели 23.

•  ВНИМАНИЕ!

Нагрев  зарядного  устрой-

ства и аккумуляторной батареи в процес-

се  зарядки  является  нормальной  ситуа-

цией.

•  ВНИМАНИЕ!

Не  оставляйте  зарядное

устройство  без  аккумуляторной  батареи

включенным  в  электросеть.  Случайное

замыкание  контактов  зарядного  устрой-

ства  металлическим  предметом  (монета,

скрепка  и  т.п.)  может  привести  к  пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной  батареи  от  случайного  ко-

роткого замыкания — это может привести

к  ее  повреждению  и  другим  неблагопри-

ятным последствиям.

Общие указания при работе с шурупо-

вертом

•

При нажатии на кнопку пуска 11 происхо-

дит автоматическое включение лампы 12

подсветки рабочей зоны, что очень удоб-

но

при работе в затемненных местах.

•

При  заворачивании  саморежущего  шу-

рупа с крестовым шлицем с оптимальным

усилием прижимайте шуруповерт с отвер-

точной  насадкой к его головке в течение

всего  времени  завинчивания.  В  против-

ном  случае  отверточная  насадка  может

выскользнуть  из  крестового  шлица  и  по-

вредить материал.

• ВНИМАНИЕ!

Сильное загрязнение вну-

тренних  полостей  шуруповерта  кирпич-

ной,  древесной,  гипсовой  пылью  являет-

ся  нарушением  условий  эксплуатации  и

основанием  для  отказа  изготовителя  от

гарантийных обязательств.

•

Всегда следите за тем, чтобы шлицы от-

верточных  насадок  (бит)  и  головки  само-

режущих  шурупов  соответствовали  друг

другу по форме и размеру.
