ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ

УСТРОЙСТВО ШУРУПОВЕРТА

12

11

9

10

13

14

15

17

16

5. Батарея  аккумуляторная

9. Кнопка пуска

10. Лампа подсветки рабочей зоны

12. Обойма регулятора крутящего момен-

та

12. Сверлильный патрон

13. Клавиша переключения передач

14. Корпус

15. Панель светодиодная

16. Кнопка

17.  Переключатель  направления  враще-

ния шпинделя (реверс)

18. Рукоятка

19. Фиксатор (2 шт.)

18

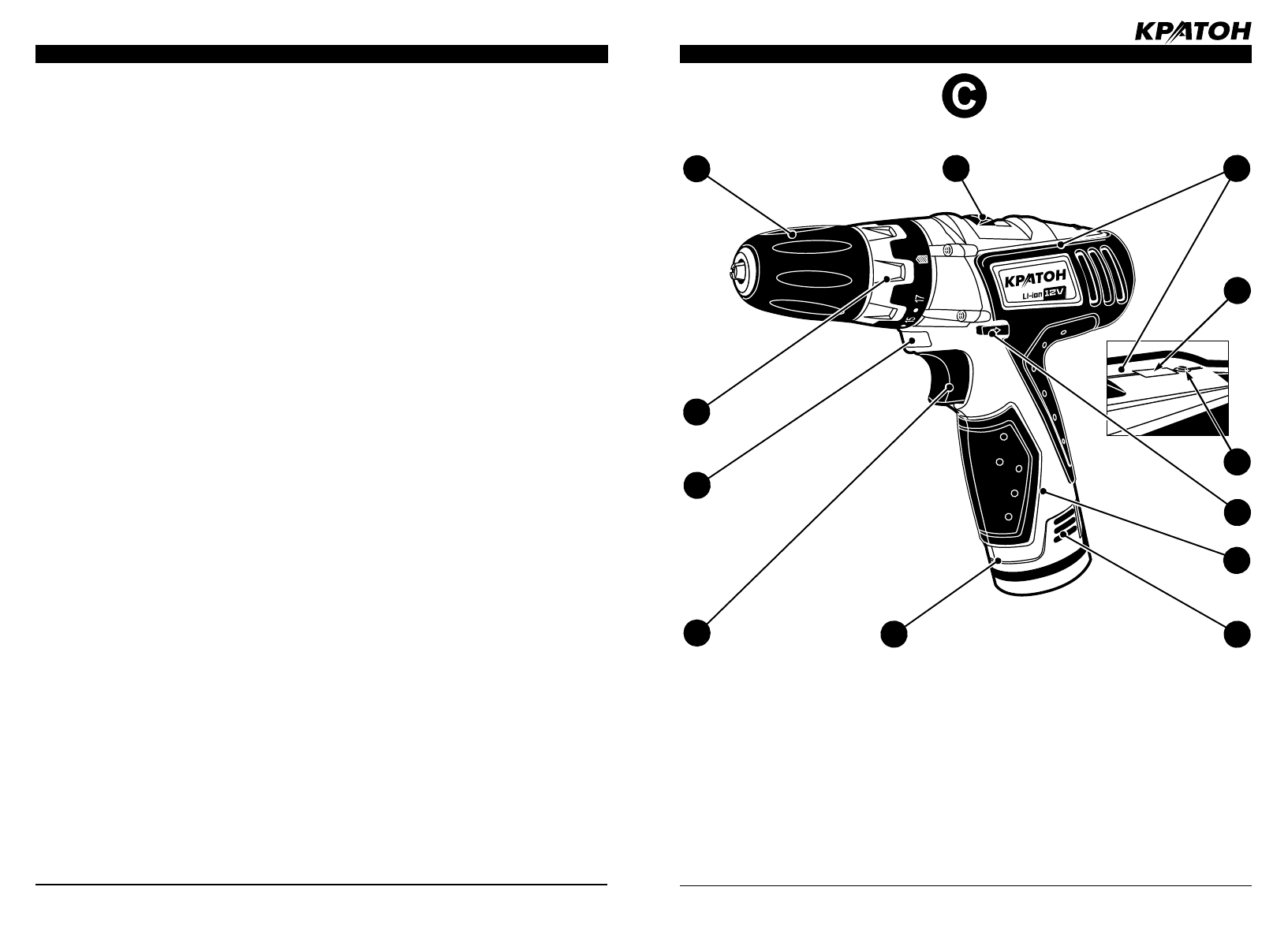

Рисунок С — общий вид шуруповерта.

19

5

сти, перед первым использованием шуру-

поверта  произведите  зарядку  аккумуля-

торной батареи.

•

Установку (съем) и зарядку аккумулято-

ра  выполняют  в  следующей  последова-

тельности (см. рис. С и Е):

—  заблокируйте  кнопку  пуска  9  шурупо-

верта,  установив  переключатель  направ-

ления    вращения  17  в  среднее  положе-

ние;

— удерживая шуруповерт за рукоятку 18,

одновременно нажмите на фиксаторы  19

и снимите аккумуляторную батарею 5 (см.

рис. Е1);

—  установите  аккумуляторную  батарею

5  в  зарядное  устройство  3  (см.  рис.  Е2).

Вставьте вилку кабеля электропитания 20

зарядного устройства 3 в розетку электро-

сети (220 В, 50 Гц).

•

Процесс  зарядки  аккумуляторной  бата-

реи длится около 1 часа. Процесс заряд-

ки  контролируйте  по  индикации  зеленого

светодиода 21 и красного светодиода 22.

Прекращение  процесса  зарядки  раннее

указанного  времени,  не  влияет  отрица-

тельно на эксплуатацию аккумулятора.

•

Отсоедините вилку кабеля электропита-

ния 20 зарядного устройства 3 от розетки

электросети и снимите аккумуляторную 5

батарею с зарядного устройства 3.

•

Удерживая  шуруповерт  за  рукоятку  18,

установите  аккумуляторную  батарею  5

(см.  рис.  Е1)  до  характерного  щелчка

фиксирующих  кнопок  19.  Далее  нажми-

те  на  кнопку  16  светодиодной  панели  15

и  проконтролируйте  состояние  аккуму-

ляторной  батареи  5  по  сигналам  свето-

вых  индикаторов.  Световые  индикаторы

(красный, желтый и зеленый цвет) свето-

диодной панели 15 загораются пропорци-

онально степени зарядки аккумуляторной

батареи  3.  Одновременное  загорание

трех  индикаторов  на  светодиодной  пане-

ли  15  означает,  что  аккумуляторная  ба-

тарея  5  полностью  заряжена.  Загорание

красного и желтого индикаторов означает,

что  аккумуляторная  батарея  5  заряжена

на  60  %  от  своей  номинальной  емкости.

Загорание красного индикатора означает,

что  аккумуляторная  батарея  5  заряжена

на 30 % от своей номинальной емкости.

•  ВНИМАНИЕ!

Нагрев  зарядного  устрой-

ства и аккумуляторной батареи в процес-

се  зарядки  является  нормальной  ситуа-

цией.

•  ВНИМАНИЕ!

Не  оставляйте  зарядное

устройство  без  аккумуляторной  батареи

включенным  в  электросеть.  Случайное

замыкание  контактов  зарядного  устрой-

ства  металлическим  предметом  (монета,

скрепка  и  т.п.)  может  привести  к  пожару.

Оберегайте контакты неиспользуемой ак-

кумуляторной  батареи  от  случайного  ко-

роткого замыкания — это может привести

к  ее  повреждению  и  другим  неблагопри-

ятным последствиям.

Общие указания при работе с шурупо-

вертом

•

При нажатии на кнопку пуска 9 происхо-

дит автоматическое включение лампы 10

подсветки рабочей зоны, что очень удоб-

но

при работе в затемненных местах.

•

При  заворачивании  саморежущего  шу-

рупа  с  крестовым  шлицем  с  оптималь-

ным  усилием  прижимайте  шуруповерт

с  отверточной    насадкой  к  его  головке  в

течение  всего  времени  завинчивания.  В

противном  случае  отверточная  насадка

может выскользнуть из крестового шлица

и повредить материал.

• ВНИМАНИЕ!

Сильное загрязнение вну-

тренних  полостей  шуруповерта  кирпич-

ной,  древесной,  гипсовой  пылью  являет-

ся  нарушением  условий  эксплуатации  и

основанием  для  отказа  изготовителя  от

гарантийных обязательств.

•

Всегда следите за тем, чтобы шлицы от-

верточных  насадок  (бит)  и  головки  само-

режущих  шурупов  соответствовали  друг

другу по форме и размеру.
