Общие указания

•

После  транспортирования  шуруповерта

и  зарядного  устройства  при  отрицатель-

ной  температуре  окружающего  воздуха,

необходимо  выдержать  его    при  темпе-

ратуре  +25

°С  не  менее  двух  часов  до

первого  включения.  В  противном  случае

шуруповерт  и  зарядное  устройство  мо-

гут  выйти  из  строя  при  включении,  из-за

влаги,  сконденсировавшейся  на  деталях

электродвигателя  и  электрооборудова-

ния.

Распаковка  шуруповерта  и  подготовка

рабочего места

•

Откройте  кейс,  в  который  упакован  шу-

руповерт, зарядное устройство и комплек-

тующие детали. Проверьте комплектность

шуруповерта и отсутствие видимых меха-

нических повреждений.

•

Подготовьте рабочий стол с зажимными

приспособлениями  или  рабочее  место

для  выполнения  технологических  опера-

ций  сверления  или  сборки  деталей  или

заготовок.  Работу  с  шуруповертом  реко-

мендуется  производить  в  помещении,

оборудованном  системой  приточно-вы-

тяжной вентиляции и снабженном общим

освещением.

•

Зона вокруг рабочего места  должна быть

необходимой  и  достаточной  для  обеспе-

чения безопасной работы, эффективного

технического  обслуживания  и  контроля

рабочего процесса.

Установка сверла или отверточной на-

садки

•

Для  ускорения  замены  сверл  и  отвер-

точных насадок шуруповерт оснащен бы-

строзажимным сверлильным  патроном.

•

Установку (замену) сверла или отверточ-

ной насадки выполняют в следующей по-

следовательности:

—  заблокируйте  кнопку  пуска    3  шурупо-

верта,  установив  переключатель  направ-

ления  вращения 7 в среднее положение;

—  откройте  сверлильный  патрон  5.

Для  этого  проверните  переднюю  часть

сверлильного  патрона  5,  удерживая  при

этом его заднюю часть (см. рис. В);

—  вставьте  в  сверлильный  патрон  5

хвостовик  сверла  11  или  магнитного

держателя (бит) отверточной насадки (см.

раздел «Комплектность»);

— с достаточным усилием затяните свер-

лильный  патрон  5.  Для  этого  закрутите

переднюю часть сверлильного патрона 5,

удерживая заднюю его часть.

Выбор  режима  работы  и  регулирова-

ние  предельного  крутящего  момента

затягивания

•

Шуруповерт  может  работать  в  двух  ре-

жимах работы:

—  сверление  отверстий  в  металлах,

пластмассах, древесине;

—  заворачивание  (отворачивание)  само-

режущих шурупов  в конструкции, изготов-

ленные  из  различных  конструкционных

материалов  (металл,  пластмасса,  древе-

сина);

—  заворачивание  (отворачивание)  гаек,

винтов в крепежных соединениях с помо-

щью отверточных насадок (бит).

•  Для  установки  режима  «сверление»

выполните следующие действия:

—  заблокируйте  кнопку  пуска  3  шурупо-

верта,  установив  переключатель  направ-

ления  вращения 7 в среднее положение;

—  возьмите  и  удерживайте  шуруповерт

одной  рукой    за  рукоятку  8,  другой  рукой

вращая  обойму  4,  установите  ее  так,

чтобы  символ

,  нанесенный  на  ней,

совместился  с  маркером  на  корпусе  6

(см. рис. А). Шуруповерт готов для работы

в режиме «сверление».

•  Любые  другие  положения  обоймы  4

относительно  маркера  на  корпусе  6

являются  режимом  работы  шуруповерта

«заворачивание

(отворачивание)

саморежущих

шурупов».

Каждое

положение  обоймы  4  (от  1  до  21)

соответствует  определенной  величине

предельного

крутящего

момента,

что  используется  при  заворачивании

саморежущих шурупов в различные виды

материалов.

Выбор  направления  вращения  свер-

лильного патрона

•

Шуруповерт  оснащен  переключателем

направления  вращения  7  (реверсом)

сверлильного патрона 5, что используется

при различных режимах работы. Для уста-

новки нужного направления вращения не-

обходимо  нажать  на  переключатель  7  и

перевести его в одно из трех положений.

Среднее  положение  переключателя  7

блокирует кнопку пуска 3 и не дает вклю-

чить  шуруповерт  в  работу.    Два  крайних

положения переключателя 7 соответству-

ют вращению сверлильного патрона 5 по

или  против  часовой  стрелки.  На  торцах

переключателя 7 нанесены соответствую-

щая маркировка в форме стилизованных

стрелок,  позволяющих  выбрать  необхо-

димое  направление  вращения  сверлиль-

ного патрона 5.

Зарядка аккумуляторной батареи с по-

мощью зарядного устройства

•

Зарядку аккумуляторной батареи выпол-

няют в следующей последовательности:

—  заблокируйте  кнопку  пуска    3  шурупо-

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

ПОДГОТОВКА ШУРУПОВЕРТА К РАБОТЕ

ВНИМАНИЕ!  Перед проведением работ по установ-

ке  сверла  или  отверточной  насадки  (биты)  обяза-

тельно  заблокируйте  кнопку  пуска  шуруповерта.

При  проведении  подготовительных  работ  наде-

вайте удобную одежду, специальные защитные очки, проч-

ную обувь на нескользящей подошве и защитные противо-

шумные наушники.

5. Сверлильный патрон

11. Сверло

11

5

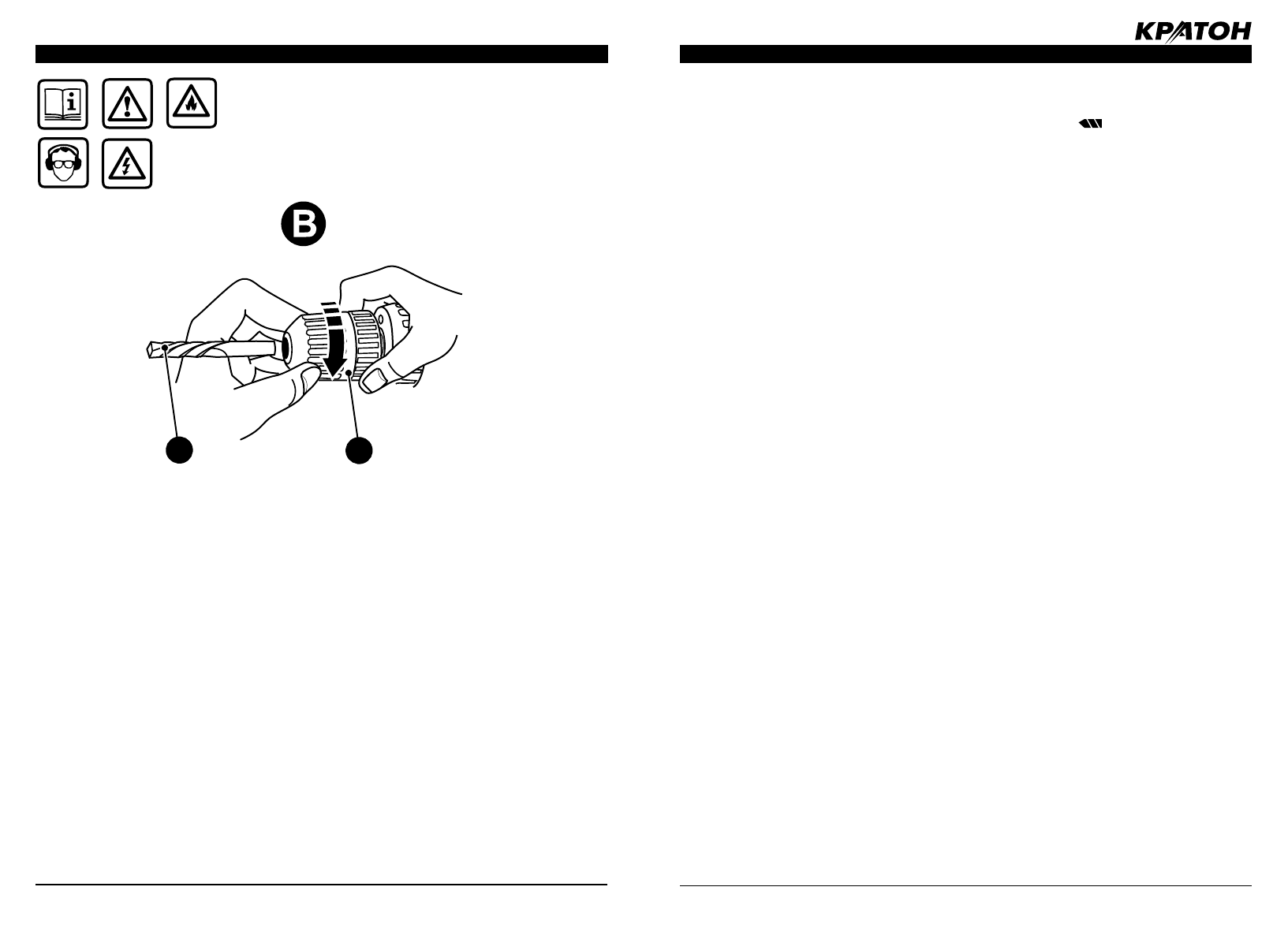

Рисунок В — установка  сверла в сверлильный патрон шуруповерта.
